Questões de Engenharia Civil do ano 2006

As estruturas podem ser idealizadas como a composição de elementos estruturais básicos, classificados de acordo com a sua forma geométrica e a sua função estrutural. Acerca desses elementos básicos, assinale a opção correta.

• A.

  Os arcos são elementos lineares curvos, em que as forças normais de compressão são preponderantes, agindo ou não simultaneamente com esforços solicitantes de flexão, cujas ações estão contidas em seu plano.

• B.

  Os tirantes são elementos lineares de eixo reto, em que as forças normais de compressão são preponderantes.

• C.

  As chapas são elementos de superfície plana, sujeitos principalmente a ações normais a seu plano.

• D.

  As placas são elementos de superfície plana, sujeitos principalmente a ações contidas em seu plano.

• E.

  As cascas são elementos lineares de eixo reto, normalmente dispostos na posição horizontal, em que a flexão é preponderante.

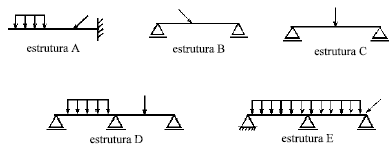

Segundo uma análise de estaticidade e estabilidade, uma estrutura pode ser classificada em uma das três categorias seguintes: isostática, hiperestática e hipostática. Com base na representação esquemática de diferentes tipos de estruturas, mostradas acima, assinale a opção que apresenta associação correta entre estrutura representada e classificação.

• A.

  A = hipostática

• B.

  B = isostática

• C.

  C= isostática

• D.

  D = hiperestática

• E.

  E = hiperestática

No dimensionamento de uma estrutura, são considerados diversos esforços, tais como momento fletor, momento torsor, esforço cortante, entre outros. A respeito do que representam esses esforços, assinale a opção correta.

• A.

  O esforço cortante é a soma algébrica das projeções sobre a normal à seção das forças exteriores situadas de um mesmo lado da seção.

• B.

  O momento torsor corresponde à soma vetorial das projeções sobre o plano da seção dos momentos das forças situadas de um mesmo lado da seção com relação ao seu centro de gravidade (tende a fazer a seção girar sobre um eixo localizado no seu próprio plano, comprimindo uma parte e distendendo a outra).

• C.

  O esforço axial é obtido pela soma vetorial das projeções sobre o plano da seção das forças exteriores situadas de um mesmo lado da seção.

• D.

  A linha de estado é a linha que representa a variação de determinado esforço simples ao longo da peça.

• E.

  linha de estado compreende unicamente o diagrama de esforços normais e o diagrama de esforços cortantes.

As madeiras incorporam todo um conjunto de características técnicas, econômicas e estéticas que dificilmente são encontradas em outro material existente. No que se refere à madeira na condição de material de construção, assinale a opção correta.

• A.

  Apresenta resistência mecânica tanto a esforços de compressão quanto a esforços de tração na flexão.

• B.

  Não desenvolve tensões internas com a variação da umidade.

• C.

  Apresenta marcante isotropia das suas propriedades.

• D.

  Apresenta marcante isotropia das suas propriedades.

• E.

  Possui baixa resistência a choques e esforços dinâmicos.

Com relação às características de diversos tipos de lajes de concreto, assinale a opção correta.

• A.

  Lajes de caixão perdido apresentam reduzida inércia se comparadas com a laje tradicional construída com a mesma quantidade de material.

• B.

  As lajes treliçadas são compostas por vigotas de concreto simples, enchimento de isopor e uma cobertura de concreto feita in loco.

• C.

  A laje cogumelo, ou lisa, é constituída de placas estruturais pré-fabricadas apoiadas diretamente sobre os pilares da construção e que, por isso, dispensam o uso de vigas de apoio.

• D.

  Os painéis laje de concreto podem ser empregados unicamente sobre alvenarias autoportantes e não necessitam de escoramento e formas durante a construção.

• E.

  Nas lajes nervuradas, o aproveitamento da resistência consiste no afastamento do concreto da zona tracionada e na concentração desse material nas zonas comprimidas.

Em um arruamento foi colocado meio fio de granito. Para determinar a quantidade de metros lineares de meio fio colocado, o topógrafo passou as coordenadas globais fictícias dos pontos 1 e 2, conforme a tabela abaixo:

A quantidade de metros lineares necessária para um dos lados da rua a ser medida é:

• A. 10,00;
• B. 15,00;
• C. 20,00;
• D. 25,00;
• E. 30,00.

Julgue os próximos itens, que se referem a topografia.

As poligonais destinam-se a levantamentos de áreas grandes e são sempre fechadas.

• C. Certo
• E. Errado

Julgue os próximos itens, que se referem a topografia.

Os estereoscópios são instrumentos que servem para medir distâncias horizontais no campo em situações de relevo acidentado.

• C. Certo
• E. Errado

Na implantação de um sistema urbano de água ou esgoto, questões de diferentes áreas da engenharia civil estão envolvidas. Julgue os itens seguintes, que se referem a algumas dessas questões.

As curvas de nível de um terreno são obtidas a partir de um estudo planialtimétrico.

• C. Certo
• E. Errado

Na realização de trabalhos topográficos, são empregados diversos tipos de equipamentos, tais como nível, teodolito, clinômetro, entre outros. A respeito desses aparelhos, assinale a opção correta.

• A.

  O clisímetro é um dispositivo capaz de informar a declinação entre dois pontos.

• B.

  O clinômetro é um dispositivo que permite ler, em escala ampliada, declividades de até 40%.

• C.

  O teodolito permite ler ângulos.

• D.

  O nível digital permite a medição de distâncias verticais e ângulos.

• E.

  O nível a laser permite a medição de distâncias horizontais e, verticais e de ângulos.
