Questões de Engenharia Civil do ano 2008

A NBR 6118:2003 prescreve dois modelos para o cálculo da resistência à força cortante de vigas de concreto estrutural, fundamentados no modelo da treliça generalizada como na (figura). Com base nessas prescrições pode-se afirmar que

• A.

  o ângulo da biela comprimida de concreto é menor que 20°.

• B.

  o ângulo da armadura transversal deve ser sempre superior a 45°.

• C.

  o modelo de cálculo 1 dessa norma assume o ângulo da biela comprimida de concreto igual a 45°.

• D.

  a zona comprimida de concreto não influencia a ruptura da viga.

• E.

  o modelo de cálculo 2 dessa norma assume o ângulo da biela comprimida de concreto igual a 60°.

Adotando o quantil de 5% na curva de Gauss, calcule a resistência à compressão característica do concreto com resistência média à compressão igual a f_c28=28,3 MPa e desvio padrão igual a 2,0 MPa:

• A. 26,3 MPa
• B. 25 MPa
• C. 30,3 MPa
• D. 29,7 MPa
• E. 26,9 MPa

Uma barra de aço com seção retangular 2 cm x 4 cm está submetida a uma força de tração de 300 kN. Considerando-se o módulo de elasticidade do aço igual a 210 GPa, calcule a deformação específica da barra após a aplicação dessa força:

• A. 0,179%
• B. 17,9%
• C. 0,375%
• D. 1,429%
• E. 3,75%

Uma viga retangular de concreto armado com dimensões 12 cm x 50 cm tem armadura de flexão igual a 4,62 cm². Adotandose estribos fechados com dois tramos com diâmetro igual a 6,3 mm e cobrimento mínimo das armaduras igual a 2 cm, de acordo com as prescrições da NBR 6118:2003, tem-se para o detalhamento dessa armadura na seção da viga

• A.

  quatro barras com diâmetro igual a 12,5 mm numa camada.

• B.

  duas camadas cada com duas barras com diâmetro igual a 12,5 mm.

• C.

  três barras com diâmetro igual a 16 mm numa camada.

• D.

  seis barras com diâmetro igual a 10 mm numa camada.

• E.

  duas camadas cada com cinco barras com diâmetro igual a 8 mm.

Calcule, de acordo com as prescrições da NBR 6118:2003, utilizando-se o formulário fornecido (figura), a armadura da laje com h= 15 cm e d=12 cm, para um momento de flexão característico igual a 45 kN.m, usando aço CA 50, concreto com f_ck=30 MPa e coeficiente de segurança para solicitações igual a 1,4 e assinale a alternativa correta:

• A.

  14 cm²/m

• B.

  21 cm²/m

• C.

  24 cm²/m

• D.

  18 cm²/m

• E.

  10 cm²/m

A figura mostra três círculos de Mohr (A,B,C) sendo o círculo B centrado na origem do sistema de referência;. Pode-se afirmar que os círculos representam os seguintes estados de tensão:

• A.

  A=compressão pura; B=compressão centrada

• B.

  A=cisalhamento; C=tração pura

• C.

  B=compressão centrada; C=compressão pura

• D.

  B=cisalhamento puro; C=tração pura

• E.

  A=compressão pura; B=tração pura

A figura mostra o esquema da estrutura de um telhado em duas águas. Os elementos numerados nessa estrutura são, respectivamente:

• A. montante e escora
• B. montante e banzo comprimido
• C. banzo tracionado e banzo comprimido
• D. banzo tracionado e montante
• E. espigão e montante

Assinale a opção que não apresenta uma unidade de medida de

• A.

  bar

• B.

  kiloPascal

• C.

  mmHg

• D.

  kgf/cm²

• E.

  m³/h

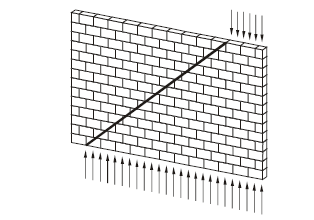

Durante o estudo das cargas distribuídas em uma parede de alvenaria estrutural, verificou-se que as mesmas se distribuem conforme a ilustração abaixo:

 Considerando-se duas paredes amarradas, sem pilar ou grauteamento, que formam entre si um ângulo de 90° de tal forma que a soma das larguras das duas seções seja igual à largura da parede da ilustração dada, a figura que ilustra corretamente o gráfico de distribuição de carga nessas paredes é

• A.



• B.



• C.



• D.



• E.



As questões de n^os 45 e 46 referem-se ao croqui e dados abaixo.

Considerando o valor de q constante e M _P o valor do momento resultante em P, qual hipótese é correta?

• A.

  Se for constante, M _P não dependerá de b.

• B.

  Se apenas a for constante, h pode variar que M _P não se alterará.

• C. Se apenas a for constante, M _P não dependerá de .
• D. Se apenas b for constante, h pode variar que M _P não se alterará.
• E. Se a e b forem constantes, M _P será constante e não dependerá de h.
