Questões de Engenharia Civil do ano 2008

Assinale a opção correta quanto a estruturas de sustentação de edifícios.

• A.

  Em uma viga retangular de concreto armado, em balanço, carregada com carga distribuída ao longo de seu comprimento, a armadura para combater os esforços de tração deverá localizar-se na parte inferior da seção transversal da mesma.

• B.

  Uma viga de comprimento d, engastada na extremidade

  esquerda, em balanço na extremidade direita e com uma

  carga P concentrada na extremidade direita tem momento

  fletor, na extremidade esquerda, de valor igual a d² × P.

• C.

  Para uma viga biapoiada de comprimento d, submetida a

  uma carga concentrada P, a uma distância x de um de seus

  apoios, com x < d, o momento fletor na seção no ponto de

  aplicação da força é igual a .

• D.



• E.

  O diagrama de esforços cortantes de uma viga biapoiada submetida a uma carga concentrada no seu vão apresenta uma descontinuidade, no ponto de aplicação da carga, de valor igual a essa carga.

De acordo com a concepção entre a forma, função e infraestrutura julgue os itens acerca da metodologia de projeto de arquitetura e desenho urbano.

Na definição do projeto de arquitetura, o arquiteto deve compreender os princípios básicos do comportamento das estruturas e dos materiais. Em projetos que exigem vencer grandes vãos a melhor opção é pelo uso do aço, pois esse material apresenta resistência estrutural à compressão 100 vezes maior que a tração.

• C. Certo
• E. Errado

De acordo com a concepção entre a forma, função e infraestrutura julgue os itens acerca da metodologia de projeto de arquitetura e desenho urbano.

As estruturas metálicas, por serem esbeltas podem oferecer alguma instabilidade e, em decorrência, apresentar certas deformações fora dos planos dos esforços principais, comprometendo física e visualmente a obra arquitetônica. Desta maneira são utilizados os contraventamentos cuja função é travar a estrutura.

• C. Certo
• E. Errado

No que concerne à topografia, considere:

I. Com o uso de uma Estação Total pode-se eliminar a utilização de um nível ótico, nas tarefas de nivelamento de precisão, como o nivelamento de instalações de máquinas e equipamentos em superfícies e bases de concreto.

II. Em obras onde a movimentação de solos é o principal foco, como a construção de estradas, as medições de solo devem ser realizadas por equipes de topografia, por meio de técnicas precisas, como a clinagem de taludes ou a transferência irradiada do datum local.

III. Em uma curva horizontal a 90°, que deve ser locada em uma estrada, cuja velocidade de projeto da estrada está acima de 90 km/hora, deve-se locar, antes e depois da curva, como uma clotóide ou lemniscata, associada às respectivas inclinações de sobreelevação.

 IV. Os pontos que compõem uma poligonal principal de uma estrada, na altura do ponto médio do greide, são obrigatoriamente chamados de datum, que são pontos topográficos que devem ser homologados e registrados no IMPE.

É correto o que consta em

• A.

  I, II, III e IV.

• B.

  IV, apenas.

• C.

  I, apenas.

• D.

  II, apenas.

• E.

  III, apenas.

Nos levantamentos topográficos muito extensos ou que envolvam alta precisão, pode-se empregar a triangulação topográfica. Nesse tipo de levantamento, há a possibilidade de a triangulação topográfica estar relacionada à geodésica. A respeito dessa situação específica, julgue os itens seguintes.

É possível que somente um vértice geodésico seja coincidente com os vértices topográficos.

• C. Certo
• E. Errado

Nos levantamentos topográficos muito extensos ou que envolvam alta precisão, pode-se empregar a triangulação topográfica. Nesse tipo de levantamento, há a possibilidade de a triangulação topográfica estar relacionada à geodésica. A respeito dessa situação específica, julgue os itens seguintes.

A medida da base da triangulação, na forma de ângulo interno em relação ao norte verdadeiro, deve ser feita com teodolito de precisão.

• C. Certo
• E. Errado

Nos levantamentos topográficos muito extensos ou que envolvam alta precisão, pode-se empregar a triangulação topográfica. Nesse tipo de levantamento, há a possibilidade de a triangulação topográfica estar relacionada à geodésica. A respeito dessa situação específica, julgue os itens seguintes.

De cada vértice da triangulação devem ser medidos, no máximo, dois ângulos horizontais.

• C. Certo
• E. Errado

Considere os dados a seguir, que representam a poligonal fechada do levantamento topográfico de um terreno.

A área total desse terreno, em m², vale:

• A.

  100

• B.

  200

• C.

  300

• D.

  400

• E.

  500

Apoio topográfico planimétrico é um conjunto de

• A.

  referências de nível, materializadas no terreno, que dá o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum planimétrico do país.

• B.

  pontos materializados no terreno, através de direções azimutais e distâncias, hierarquizados, onde os de ordem superior podem estar espaçados em até 100 km.

• C.

  pontos materializados no terreno, que dá aos levantamentos topográficos os diversos "datum" de posição em relação à superfície terrestre, referenciando- os ao datum planimétrico do país.

• D.

  pontos materializados no terreno, com coordenadas cartesianas e hierarquizados, onde os de ordem superior podem estar espaçados em até 10 km.

• E.

  pontos materializados no terreno, por meio de coordenadas UTM, organizados em ordem crescente de distâncias e decrescente de complexidade e exatidão, referenciados ao GPS médio da região.

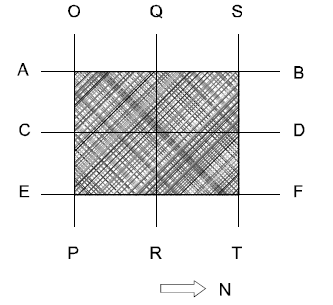

Considere que o polígono em hachura mostrado na figura acima corresponda à área de uma terreno cuja cobertura vegetal precisa ser mapeada. Os limites dessa área em estudo são delimitados pelas coordenadas geográficas definidas pelos seguintes segmentos de reta: AB, EF, OP e ST. A escala de mapeamento é de 1:1.000. A letra N indica o sentido norte. Com base nessas informações, julgue os itens que se seguem.

AB, CD e EF devem assumir valores de longitude.

• C. Certo
• E. Errado
