Define-se pressão absoluta como

• A.

  a pressão do manômetro mais a pressão atmosférica.

• B.

  a pressão do manômetro menos a pressão atmosférica.

• C.

  a média entre a pressão do manômetro e a pressão atmosférica.

• D.

  a pressão medida ao nível do mar.

• E.

  a pressão no vácuo.

Considere que um potenciômetro linear tenha sido conectado a uma bóia por uma haste para ser utilizado como sensor de nível, conforme ilustrado pela figura a seguir.

Com relação a essa situação, assinale a opção correta.

• A.

  O menor nível que pode ser medido nesse esquema depende do comprimento da haste, e deve ser evitado mecanicamente, pois senão poderia haver um travamento da bóia.

• B.

  A tensão elétrica v varia de forma proporcional à altura h.

• C.

  O atrito no contato deslizante do potenciômetro não influencia a medida de nível.

• D.

  Se a tensão v é lida pelo canal A/D de um microcontrolador com alimentação digital separada da analógica, uma variação na tensão de alimentação (+12 V) não tem influência na medida do nível h.

• E.

  Oscilações transitórias na superfície do líquido não são transmitidas ao sinal v.

Uma placa de orifício produz uma pressão diferencial, cujo valor está relacionado com a vazão na tubulação. Um manômetro tipo coluna U pode ser utilizado como dispositivo secundário para obter-se uma medida da vazão nessa tubulação, conforme ilustrado no esquema a seguir.

Com relação a esse processo de medição da vazão, é correto afirmar que a vazão na tubulação é

• A.

  diretamente proporcional à raiz quadrada da diferença entre h1 e h2.

• B.

  diretamente proporcional à raiz quadrada da soma das alturas h1 e h2.

• C.

  diretamente proporcional à média das alturas h1 e h2.

• D.

  inversamente proporcional à média das alturas h1 e h2.

• E.

  inversamente proporcional ao quadrado da diferença entre h1 e h2.

Em muitos processos industriais, há a necessidade de que a densidade de um material seja medida de forma contínua, visando à uniformidade do produto. Diferentes tecnologias de medição da densidade de líquidos estão disponíveis no mercado, entre eles,

Assinale a opção correta.

• A.

  Apenas um item está certo.

• B.

  Apenas os itens I e II estão certos.

• C.

  Apenas os itens I e III estão certos.

• D.

  Apenas os itens II e III estão certos.

• E.

  Todos os itens estão certos.

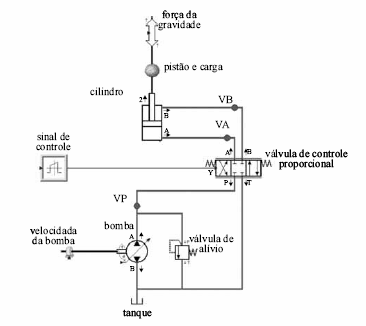

Para as questões 70 e 71, considere o modelo de acionamento hidráulico ilustrado a seguir.

Em relação à válvula proporcional ilustrada na figura acima, é correto afirmar que

• A.

  o sinal que controla a válvula hidráulica é um sinal pneumático.

• B.

  é possível, com essa válvula, deslocar o cilindro hidráulico para cima, enquanto que o retorno do cilindro hidráulico ocorre apenas pela ação da gravidade.

• C.

  com a válvula proporcional só é possível deslocar o cilindro em velocidades pré-estabelecidas.

• D.

  duas molas mantêm a válvula na posição central, e, nessa posição, o fluido bombeado passa pela válvula e retorna para o tanque.

• E.

  uma válvula proporcional permite variar a vazão de forma contínua.

Para as questões 70 e 71, considere o modelo de acionamento hidráulico ilustrado a seguir.

Julgue os itens a seguir, a partir da figura mostrada, que apresenta um esquema de controle de um cilindro hidráulico em malha aberta.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

• E.

  5.

No procedimento de calibração de uma pequena moto-bomba DC, para cada tensão aplicada na bomba, mede-se a vazão, em cm³/s, obtendo-se, assim, os asteriscos indicados na figura abaixo. Em seguida, obtém-se a curva de calibração da bomba, representada na figura abaixo por uma linha contínua.

Um medidor de Ph fornece valores na faixa de

• A.

  0 a 10.

• B.

  -10 a 10.

• C.

  0 a 7.

• D.

  0 a 14.

• E.

  -14 a 14.

A sigla P& ID, no contexto de tubulação industrial, significa

III  piping and instrumentation schematic diagrams, ou tubulação e diagramas esquemáticos de instrumentação.

• A.

  Apenas o item I está certo.

• B.

  Apenas o item II está certo.

• C.

  Apenas o item III está certo.

• D.

  Apenas os itens I e II estão certos.

• E.

  Apenas os itens II e III estão certos.

A documentação é muito importante em qualquer projeto de engenharia. Ela é a base para uma inspeção e manutenção ágeis. Assinale a opção em que o documento apresentado não é empregado em tubulação industrial.

• A.

  fluxograma de processo

• B.

  lista de linhas

• C.

  isométrico

• D.

  planta de locação de equipamentos

• E.

  planta baixa do prédio
