Questões de Engenharia Civil do ano 2008

Ao preparar o canteiro de obras para executar reparos e ampliação de uma ponte em rodovia situada na cota de 3.500 m, na encosta dos Andes, um engenheiro determinou que a bomba centrífuga radial que forneceria água para a preparação do concreto a ser aplicado no tabuleiro da ponte fosse instalada em poço estanque, junto à corrente, com eixo afogado pelo menos 2 m. Essa recomendação, conforme explicou o engenheiro a seu encarregado, tinha por objetivo evitar a cavitação na entrada da bomba. Ele solicitou, ainda, a instalação de crivo, registro de gaveta e redução excêntrica, no trecho de sucção, a montante da bomba, e redução excêntrica, válvula de retenção e registro de gaveta imediatamente a jusante da bomba, no trecho de recalque. Antes de ultimar seus cálculos, para ter certeza da adequação do desempenho da instalação proposta para o recalque da vazão necessária, mediu a altura geométrica da instalação e os comprimentos dos condutos de sucção e recalque. Após terminar o dimensionamento do desempenho do conjunto bombainstalação, concluiu que a vazão a ser recalcada pelo conjunto proposto seria inferior à vazão requerida e, logo em seguida, iniciou o estudo do sistema de bombeamento sugerido, para propor alterações que permitissem o aumento da vazão a ser recalcada.

Com referência a essa situação hipotética e a conhecimentos a ela relacionados, julgue os itens seguintes.

Onet positive suction head requerido (NPSHr) é uma coluna d'água que depende da altitude do local de instalação da bomba e da temperatura da água recalcada.

• C. Certo
• E. Errado

Ao preparar o canteiro de obras para executar reparos e ampliação de uma ponte em rodovia situada na cota de 3.500 m, na encosta dos Andes, um engenheiro determinou que a bomba centrífuga radial que forneceria água para a preparação do concreto a ser aplicado no tabuleiro da ponte fosse instalada em poço estanque, junto à corrente, com eixo afogado pelo menos 2 m. Essa recomendação, conforme explicou o engenheiro a seu encarregado, tinha por objetivo evitar a cavitação na entrada da bomba. Ele solicitou, ainda, a instalação de crivo, registro de gaveta e redução excêntrica, no trecho de sucção, a montante da bomba, e redução excêntrica, válvula de retenção e registro de gaveta imediatamente a jusante da bomba, no trecho de recalque. Antes de ultimar seus cálculos, para ter certeza da adequação do desempenho da instalação proposta para o recalque da vazão necessária, mediu a altura geométrica da instalação e os comprimentos dos condutos de sucção e recalque. Após terminar o dimensionamento do desempenho do conjunto bombainstalação, concluiu que a vazão a ser recalcada pelo conjunto proposto seria inferior à vazão requerida e, logo em seguida, iniciou o estudo do sistema de bombeamento sugerido, para propor alterações que permitissem o aumento da vazão a ser recalcada.

Com referência a essa situação hipotética e a conhecimentos a ela relacionados, julgue os itens seguintes.

A vazão recalcada por um conjunto de bombas iguais instaladas em paralelo cresce linearmente com o número de bombas.

• C. Certo
• E. Errado

Considere:

I. Local de onde se retira água com condições sanitárias adequadas e vazão suficiente para antender a demanda.

II. Conjunto de equipamentos e instalações utilizados para a tomada de água na fonte primária, com a finalidade de lançá-la no sistema de abastecimento.

III. O método mais seguro de tratamento para a água de beber, em áreas desprovidas de outros recursos, e é um hábito que se deve infundir na população em épocas de surtos epidêmicos ou de emergência.

IV. É um método de tratamento de água, adotado principalmente para comunidades de pequeno porte, cujas águas dos mananciais apresentam baixos teores de turbidez e cor. O processo consiste em fazer a água passar através de um meio granular com a finalidade de remover impurezas físicas, químicas e biológicas.

As afirmativas acima tratam, respectivamente, de

• A.

  bacia de adução, bacia de recalque, filtração rápida e filtração lenta.

• B.

  manancial abastecedor, rede de distribuição, flouretação e filtração por decantação.

• C.

  ponto de captação, adução, desinfecção e filtragem por aeração.

• D.

  ponto de captação, rede de distribuição, fervura e filtragem por aeração.

• E.

  manancial abastecedor, captação de água, fervura e filtração lenta.

As mudanças de direção nos trechos horizontais dos ramais de descarga e esgoto devem ser feitas com peças em ângulo central preferencialmente igual a:

• A.

  45°.

• B.

  60°.

• C.

  75°.

• D.

  90°.

• E.

  120°.

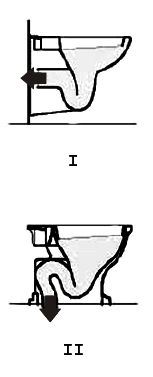

Considere as figuras abaixo:

Quanto à nomenclatura do sistema de limpeza e a descrição do princípio utilizado para esse fim nas bacias sanitárias I e II, respectivamente, é correto afirmar que

• A.

  I − limpeza por arraste, em que o princípio de funcionamento se dá pela atuação de um fluxo de água forte e contínuo, direcionando a descarga tanto no sentido horizontal como de cima para baixo;

  II − limpeza por sifonagem, em que o princípio de funcionamento só permite o descarregamento do fluxo para baixo.

• B.

  I − limpeza por extravasão, que ocorre devido a velocidade da água atuando de cima para baixo;

  II − limpeza por sucção, causada pela pressão negativa da coluna de água que se forma no interior da bacia.

• C.

  I − limpeza por sucção, promovida pelo escoamento do esgoto que pode ser horizontal ou em forma de turbilhamento da água;

  II − limpeza por vazão descendente do esgoto intensificado pela alta vazão da água de descarga.

• D.

  I − limpeza por escoamento de fluxo contínuo imposto pelo fluxo de lavagem vertical;

  II − limpeza por equilíbrio estático com velocidade ampliada de fluxo de esgoto identificada pela descarga do fluido denso em alta velocidade alternada entre horizontal e vertical.

• E.

  I − limpeza por apoio de fixação e fluxo de esgoto ocorrem por ação vertical, onde um fluxo de água ciclóide força o conteúdo sob alta pressão;

  II − limpeza turbo-sifonada, obtida por meio da incidência de um grande volume de água afunilando em direção à base.

Quanto ao procedimento para assentamento de tubos de concreto utilizados em galerias de drenagem de águas pluviais, é INCORRETO afirmar:

• A.

  Quando a rede contiver junta elástica, deve-se observar se os anéis de borracha estão posicionados corretamente, sendo que após o acoplamento não há a necessidade de realizar o rejuntamento.

• B.

  A instalação dos tubos deve seguir paralelamente à abertura da vala, de jusante para montante, com a bolsa voltada para montante.

• C.

  A descida dos tubos na vala deve ser feita cuidadosamente, manualmente ou com o auxílio de equipamentos mecânicos. Os tubos devem estar limpos internamente e sem defeitos.

• D.

  Cuidado especial deve ser tomado principalmente com as bolsas e as pontas dos tubos, contra possíveis danos na utilização de cabos e ou tesouras.

• E.

  No momento do acoplamento, os tubos devem ser suspensos por cabos de aço ou cinta, passados pelo interior dos mesmos, usando, necessariamente, proteção nas bordas do tubo e verificando-se o alinhamento dos extremos a serem acoplados.

Ao executar a manutenção de uma válvula de descarga, o encanador identificou que o injetor da mesma encontravase entupido. Em conseqüência deste problema, provavelmente,

• A.

  ocorrerá abertura e fechamento intermitente da válvula, durante o acúmulo de pressão, possibilitando o fechamento da passagem de água.

• B.

  ocorrerá pequeno vazamento de água que será interrompido dentro de 2 minutos.

• C.

  haverá impossibilidade de acionar-se a válvula impedindo a efetivação da descarga.

• D.

  ocorrerá diminuição da pressão da mola, dificultando um novo acionamento do botão de descarga.

• E.

  ocorrerá diminuição da pressão da mola, dificultando um novo acionamento do botão de descarga.

Para aumentar a pressão exercida em uma tubulação de água, sem a utilização de um pressurizador, é necessário

• A.

  substituir o material do tubo por um que tenha menor índice de capilaridade.

• B.

  aumentar o comprimento e o diâmetro do tubo da rede hidráulica.

• C.

  elevar a altura entre a caixa d'água e o ponto de utilização.

• D.

  substituir a tubulação, diminuindo o diâmetro do tubo.

• E.

  diminuir a altura entre o barrilete e a caixa d'água.

As obras de arte

I. complementares englobam serviços de engenharia estrutural de grande porte como pontes, viadutos e passarelas. Devido a sua complexidade devem ser tratadas em assunto à parte.

II. corrente englobam os serviços de bueiros tubulares, bueiros celulares, sarjetas, drenos, banquetas de descida d'água e valetas, e meio-fio de concreto.

III. especiais englobam os serviços de sinalização vertical e horizontal, hidrossemeadura, enleivamento, enrocamento, guarda-corpo de concreto, defensa metálica e muro de gabião.

Está correto o que se afirma APENAS em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  II e III.

As bacias de dissipação são

• A.

  empregadas como estruturas auxiliares para aumentar a energia descarregada pelas barragens durante as cheias.

• B.

  estruturas destinadas a reduzir a descarga das barragens evitando-se assim as erosões a jusante dos vertedores.

• C.

  estruturas destinadas a reduzir a energia do escoamento na saída dos vertedouros e comportas com fluxos excessivamente rápidos.

• D.

  empregadas em barragens altas para lançamento do jato na saída dos descarregadores e vertedores.

• E.

  estruturas auxiliares destinadas a reduzir o excesso de energia gerado pelas turbinas durante as cheias.
