Questões de Engenharia Civil do ano 2008

Em relação aos sistemas supervisórios, assinale a opção incorreta.

• A.

  Sistemas de supervisão não devem ser protegidos por senhas, pois haveria atrasos irremediáveis em caso de emergência.

• B.

  A tela de um sistema de supervisão permite a atuação sobre o processo por parte da equipe de operação.

• C.

  Alarmes podem ser configurados para chamar a atenção do operador para uma situação de emergência.

• D.

  A tela de um supervisório tem por finalidade a representação da planta por áreas e equipamentos.

• E.

  Sistemas supervisórios podem registrar as variáveis do processo em arquivos específicos.

Julgue os itens seguintes, relativos a controle distribuído.

É correto o que se afirma em

• A.

  I, apenas.

• B.

  III, apenas.

• C.

  I e IV, apenas.

• D.

  II, III e V, apenas.

• E.

  II, IV e V, apenas.

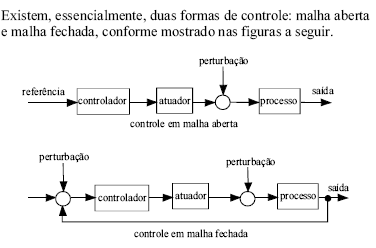

Texto para as questões de 66 a 68

O controle em malha fechada é mais complexo. No entanto permite melhores resultados que o controle em malha aberta Com relação ao controle em malha fechada, assinale a opção incorreta.

• A.

  Em malha fechada, as perturbações podem ser atenuadas e, em alguns casos, completamente eliminadas.

• B.

  Para a operação em malha fechada, é necessário acrescentar um sensor para medir a variável de saída.

• C.

  Perturbações podem afetar a entrada do processo, a saída, o atuador, ou até mesmo o sinal do sensor.

• D.

  Um projeto inadequado do controlador pode levar a oscilações indesejadas da saída. Nesse caso, sempre é possível reduzir a oscilação reduzindo-se o ganho de malha.

• E.

  Para um processo contínuo, o controlador pode ser implementado em CLP, o que exige uma escolha cuidadosa da taxa de amostragem do controlador.

Texto para as questões de 66 a 68

Acerca do controle em malha aberta e do controle em malha fechada da temperatura de um processo químico, assinale a opção correta.

• A.

  Caso se utilize controle em malha fechada, o tempo de resposta dos diferentes sensores que poderiam ser utilizados não tem influência no desempenho do controle.

• B. O tempo de resposta de um termopar pode ser desprezado no projeto em malha fechada, caso o tempo de resposta do processo seja 8 vezes mais lento.
• C.

  Caso o sensor de temperatura tenha precisão de ±0,5 C, é / possível, com um projeto adequado em malha fechada, obter-se sempre erros entre referência e saída menores / que 0,5 C.

• D. Para um controle de temperatura em malha aberta, é necessário um sensor de temperatura de alta precisão.
• E.

  Caso o controle seja feito em malha aberta, perturbações transitórias muito rápidas sempre afetam a variável de saída.

Considere as definições abaixo:

I. Índice econômico básico referido no edital e/ou proposta que deu origem ao contrato.

 II. Relação entre a soma dos valores disponíveis e realizáveis a curto e longo prazos e a soma dos valores exigíveis a curto e a longo prazos.

III. Número índice sistemático, periódico, de preferência calculado por entidade oficial e indicado nos atos convocatórios.

I, II e III definem, respectivamente, os índices

• A.

  inicial, de liquidez geral e final.

• B.

  de liquidez geral, econômico e inicial.

• C.

  inicial, de liquidez geral e econômico.

• D.

  econômico, inicial e de liquidez geral.

• E.

  inicial, médio e final.

No controle da execução de obras e serviços, considerando as condições específicas dos intervenientes nas atividades e serviços de engenharia e arquitetura, a fiscalização será responsável por

• A.

  dispor do local desembaraçado física e legalmente, em tempo hábil, necessário para o início e desenvolvimento do empreendimento.

• B.

  assumir os ônus decorrentes de eventual descumprimento dos prazos de liberação de recursos previamente ajustados.

• C.

  assumir os ônus decorrentes de projeto e especificações ou conclusões apresentadas, desde que devidamente comprovados, quando profissional autônomo diretamente contratado pelo proprietário ou preposto.

• D.

  notificar, a quem de direito, as inadimplências contratuais ou infringências da legislação das partes e as penalidades respectivas, quando previstas no contrato.

• E.

  fornecer ao executante a comprovação do cumprimento das obrigações trabalhistas, sociais e tributárias, quando solicitado.

A tabela abaixo mostra o cálculo de valores relacionados aos itens consumidos por uma construtora, em um período de 12 meses.

De acordo com o conceito da Curva ABC, produtos estão corretamente classificados em:

• A.

  P1 e P5   P3 e P4   P9 e P13

• B.

  P2 e P3   P4 e P5   P6 e P7

• C.

  P1 e P5   P4 e P5   P9 e P13

• D.

  P2 e P3   P3 e P4   P6 e P7

• E.

  P5 e P6   P8 e P9   P10 e P11

No planejamento de uma obra de canalização em etapas, é mais adequada a

• A.

  implantação de jusante para montante para que sejam obtidos benefícios logo após a conclusão de cada trecho.

• B.

  execução da obra de montante para jusante, de forma a facilitar o avanço da frente de trabalho.

• C.

  execução de seção fechada, de forma a torná-la independente das condições hidrológicas da bacia.

• D.

  implantação de seção fechada, de forma a impedir a entrada de lixo e o assoreamento da canalização.

• E.

  execução da obra de jusante para montante para que as formas de concretagem possam ser reutilizadas, reduzindo o custo.

Uma obra consumiu 40 m³ de brita 1, 30 m³ de brita 2, 80 m³ de areia e 600 sacos de cimento, com custos de R$ 20,00/m³ para as britas 1 e 2, R$ 30,00/m³ para a areia e R$ 20,00 por saco de cimento. A curva ABC do custo decrescente dos insumos dessa obra apresenta a seqüência:

• A.

  areia, brita 1, brita 2 e cimento.

• B.

  areia, cimento, brita 1 e brita 2.

• C.

  brita 1, cimento, areia e brita 2.

• D.

  brita 2, brita 1, cimento e areia.

• E.

  cimento, areia, brita 1 e brita 2.

Texto para as questões 25 e 26

O sucesso de uma obra civil está intimamente relacionado não só à qualidade do projeto, mas também ao planejamento, acompanhamento e controle de sua execução.

Assim sendo, a definição prévia de um cronograma físicofinanceiro, o planejamento do canteiro de obras, a elaboração de um plano de controle tecnológico dos materiais utilizados e a definição de instrumento de medição de serviços são fundamentais para que a obra se desenvolva satisfatoriamente.

Com relação ao assunto tratado no texto, assinale a opção correta.

• A.

  Rede PERT é uma ferramenta de planejamento espacial do canteiro de obras.

• B.

  O diário de obras é um documento de comunicação entre o executor da obra, a fiscalização e os responsáveis técnicos pelos projetos.

• C.

  O registro da anotação de responsabilidade técnica (ART) de projeto é de responsabilidade do proprietário da obra.

• D.

  A bonificação de despesas indiretas (BDI), que é um percentual a ser aplicado sobre o custo total da obra, caracteriza o lucro do empreendimento.
