Questões de Engenharia Civil do ano 2009

Considere o desenho do telhado representado na figura a seguir:

Para desenhar a linha DE do telhado, a partir do ponto D, no programa AutoCad, em coordenadas polares relativas, deve-se utilizar o comando "to point"

• A.

  5<53,13

• B.

  @5<−53.13

• C.

  @12, −4

• D.

  @12,4

• E.

  12, −4

O poço do elevador deverá possuir escada vertical instalada, quando empregada para acesso ao fundo, que tenha

• A.

  comprimento que se estenda até 1,20 m acima da soleira da porta.

• B.

  espaçamento entre degraus de 0,35 m.

• C.

  largura de 0,40 m.

• D.

  degraus construídos em aço chato de 1 ¼" × ½".

• E.

  suportes laterais fabricados em barra de aço laminado de Ø 5/8".

Um sistema de ventilação local compõe-se de:

• A.

  estabilizadores, redutores, canalizações e consumidores.

• B.

  damper, filtros, canalizações e coletores.

• C.

  umidificadores, compressores, eletrodutos e drenos.

• D.

  coletores, difusores, espargidores e escapes.

• E.

  captores, dutos de ar, ventiladores e chaminés.

Sobre a norma de Saídas de Emergência em Edificações, tendo em vista a prevenção contra incêndio, considere as afirmativas abaixo.

I. Portas que dividem corredores que constituem rotas de saída, com saída nos dois sentidos, devem abrir no sentido ascendente do corredor.

II. As paredes externas do edifício devem ter resistência ao fogo igual ou superior à da estrutura, resistindo, pelo menos, a 2 h de fogo.

III. Para que as unidades autônomas sejam consideradas isoladas entre si, devem ser separadas entre si e das áreas de uso comum por paredes resistentes a 2 h de fogo, ou ainda, a 6 h de fogo, caso o edifício seja alto (tipo 0).

Está correto o que consta em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  III, apenas.

• D.

  II e III, apenas.

• E.

  I, II, III.

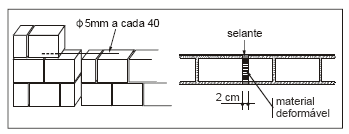

Considere a figura abaixo.

A figura apresentada indica a execução, em alvenaria estrutural, de uma junta de

• A.

  dilatação.

• B.

  controle.

• C.

  assentamento.

• D.

  retração.

• E.

  expansão.

Em uma edificação unifamiliar térrea de 65 m² de projeção de área construída e 90 m² de área de cobertura, provida de laje superior sem telhado, construída em período de verão chuvoso, executou-se uma impermeabilização através de primer e mantas. Após poucos dias a laje apresentou sinais de infiltração. Depois de identificado o insucesso do processo, optou-se pela substituição do método impermeabilizante. O único processo correto de impermeabilização, dentre os descritos abaixo, que atende a situação proposta é:

• A.

  Distribuição de argamassa cristalizante sobre o substrato com reforço de telas de náilon e telas metálicas tipo galinheiro, nas áreas de buzinotes e nas muretas de contenção, respectivamente.

• B.

  Pintura betuminosa diretamente sobre o substrato, com aplicação de telas de polipropileno de reforço, nos pontos de junções, ralos e mudanças de nível, aplicada em camadas cruzadas sucessivas.

• C.

  Aplicação de argamassa semi-flexível, à base de cimento e polímeros, resinas e agregados, sem a aplicação de primer primário para ligação entre a argamassa e o substrato, preferencialmente na cor branca.

• D.

  Disposição de camadas sucessivas de argamassa cristalizante e pintura betuminosa reforçada com telas de polipropileno sobre as camadas anteriores.

• E.

  Aplicação de revestimento betuminoso de asfalto derretido a quente sobre o substrato limpo de sujidades, com reforço de telas de polietileno e polipropileno nas áreas de ralos, buzinotes e transições de declividade.

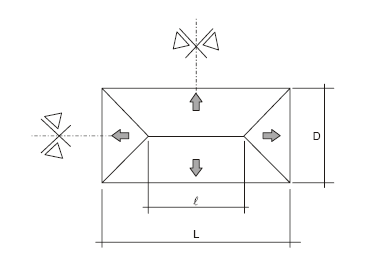

Analise a figura abaixo.

Sobre o cálculo de áreas de contribuição pluviométrica do telhado mostrado no esquema é correto afirmar que

• A.

  apenas para o caso de L>2.
  pode-se desprezar a inclinação.

• B.

  (
  l + L) × D/2 se i% > 5

• C.

  (
  l + L) . D/4 se i% > 10

• D.

  não se pode calcular a área de contribuição sem a inclinação das águas.

• E.

  S e L=D então, necessariamente,
  l = D/4.

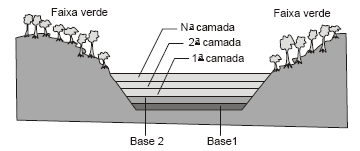

Analise o projeto esquemático de aterro sanitário e analise as proposições a seguir.

I. A base 1 deve, necessariamente, ser executada com manta geotêxtil.

II. A base 2 deve ser constituída pelo conjunto de brita 2, brita 1 e areia.

III. Entre cada camada de dejetos deve existir, necessariamente, camadas de solo para tamponamento.

IV. A faixa verde de compensação ecológica deve ser, no mínimo, 3 vezes a área em planta do aterro.

Está correto o que consta em

• A.

  III, apenas.

• B.

  I e II, apenas.

• C.

  I, II e III, apenas.

• D.

  II, III e IV, apenas.

• E.

  I, II, III e IV.

Qual comando do AutoCad que seleciona entidades através de um polígono de seleção criado na área gráfica. Este comando seleciona todas as entidades que estiverem completamente dentro do polígono formado?

• A.

  Fence.

• B.

  Window polygon.

• C.

  Crossing polygon.

• D.

  Crossing.

No AutoCad, o comando Pedit é encontrado no menu Modify. Uma polilinha pode ser editada de várias formas. As opções são mostradas no prompt de comando, qual delas cria curvas acentuadas em polilinhas?

• A.

  Decurve.

• B.

  Join.

• C.

  Fit.

• D.

  Spline.
