Questões de Engenharia Civil do ano 2009

Considere que precisam ser feitas três instalações de esgoto de bacias sanitárias com caixa acoplada localizadas em três locais diferentes: uma residência unifamiliar térrea; um banheiro de escritório térreo onde trabalham 5 mulheres e um banheiro de hotel de alta rotatividade conforme as seguintes técnicas

I. Deve-se instalar tubos de diâmetro maior no hotel, em virtude do público ser inconstante.

II. Os diâmetros dos tubos da casa, do escritório e do hotel, devem ser, sequencialmente, maiores.

III. Todos os tubos de todas as instalações devem ser iguais, de diâmetro de 100 mm.

IV. Os tubos da residência e do hotel devem ser de diâmetro de 100 mm, e do escritório deve ser de diâmetro de 75 mm.

Está correto o que se afirma, APENAS, em

• A.

  IV.

• B.

  I.

• C.

  I e II.

• D.

  II.

• E.

  III.

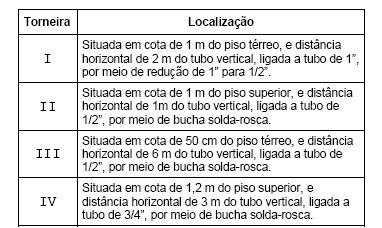

Uma residência unifamiliar assobradada possui quatro torneiras idênticas, todas ligadas a ramais que, por sua vez, ligam-se a um único tubo vertical de alimentação de 2" de diâmetro, posicionadas e descritas abaixo.

Considere que: 1) cada andar possui pé-direito de 3,0 metros entre os pisos acabados; 2) o sobrado está localizado em terreno inteiramente plano; 3) todos os tubos citados não possuem emendas ou curvas; 4) os ramais das torneiras são instalados inteiramente seguindo uma linha horizontal; 5) Todas as peças de instalação são de PVC voltadas para uso em água fria.

Neste caso, a organização que mostra as torneiras em ordem da menor pressão para a maior pressão é

• A.

  IV, II, III, I.

• B.

  IV, II, I, III.

• C.

  IV, I, II, III.

• D.

  I, II, III, IV.

• E.

  II, IV, I, III.

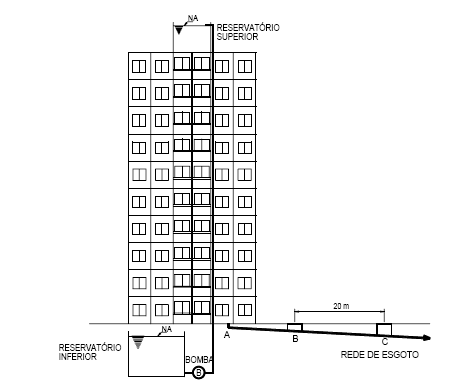

Instruções: Para responder às questões de números 47 e 48, considere a figura a seguir.

O sistema elevatório do edifício da figura recalca 12 litros de água por segundo com uma bomba, cujo rendimento é 80%. Se a altura manométrica é 40 m, incluindo todas as perdas de carga, a potência da bomba é, em CV,

• A.

  2,5

• B.

  5,0

• C.

  8,0

• D.

  10,0

• E.

  12,0

Instruções: Para responder às questões de números 47 e 48, considere a figura a seguir.

Na saída da rede de esgotos do edifício da figura há duas caixas de inspeção distantes 20 m uma da outra. Para o dimensionamento dessa rede de esgotos, a diferença máxima de cotas entre os pontos B e C é, em m,

• A.

  0,2

• B.

  0,5

• C.

  0,8

• D.

  1,0

• E.

  1,2

Os processos de tratamento de água geralmente não são utilizados isoladamente sendo, portanto, frequente o uso concomitante de vários deles. Dentre os principais processos de tratamento de água que atendem às finalidades higiênicas, estéticas e econômicas, pode-se citar:

• A. sedimentação ou decantação, coagulação/floculação, filtração, desinfecção, remoção da dureza, aeração, remoção de ferro e manganês, remoção de sabor e odor, controle de corrosão e fluoretação.
• B.

  filtração, desinfecção, remoção da dureza, aeração, remoção de ferro e manganês, remoção de odor, remoção de complexos orgânicos e carbonatação.

• C.

  decantação e digestão do lodo, floculação, filtração, desinfecção, aeração, remoção de manganês, remoção de sabor e odor, controle de corrosão e filtração biológica.

• D.

  sedimentação, coagulação, filtração biológica, desinfecção, remoção da dureza, aeração, remoção de gorduras, controle de corrosão e cloração.

• E.

  sedimentação ou decantação, coagulação/floculação, remoção de sabor e odor e filtração biológica.

É comum, levando-se em consideração a eficiência dos processos de tratamento dos esgotos, classificar as instalações de tratamento em função do grau de redução dos sólidos em suspensão e da chamada demanda bioquímica de oxigênio. Fazem parte do tratamento primário, os processos de

• A.

  decantação, flotação, digestão do lodo, secagem do lodo e sistemas compactos (decantação e digestão).

• B.

  filtração biológica, processos de lodos ativados, decantação intermediária ou final e lagoas de estabilização.

• C.

  remoção de sólidos grosseiros, remoção de gorduras e remoção de areia.

• D.

  remoção de nutrientes e remoção de complexos orgânicos.

• E.

  remoção de micro-organismos, remoção de odores e remoção de nutrientes.

Uma bacia hidrográfica com 1 km² de área contribui para um curso d'água em uma região onde ocorrem precipitações com intensidade de 120 mm/h. Se o coeficiente de escoamento superficial da bacia é 0,3, então a vazão, em L/s, que se pode esperar no rio, para cada precipitação, é

• A.

  1.000

• B.

  10.000

• C.

  100.000

• D.

  1.000.000

• E.

  10.000.000

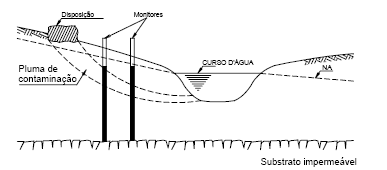

Considere a seguinte figura:

Uma das mais importantes questões ambientais da atualidade é a adequada disposição de resíduos no meio físico. Sobre esse assunto, existem duas questões fundamentais. A primeira é a análise da migração de contaminantes e a segunda é a estabilidade dos locais usados para disposição de resíduos. A instalação de poços de monitoramento visa:

I. efetuar medições de nível d'água subterrâneo com piezômetros, a serem utilizadas na elaboração de mapas potenciométricos (mapas piezométricos).

II. coletar amostras de água subterrânea para investigar, caracterizar e avaliar a extensão das plumas de contaminação.

III. efetuar ensaios hidrogeológicos para determinar velocidades e direções de fluxo das águas subterrâneas, condutividades hidráulicas, dispersividades e retardamentos.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  III, apenas.

• D.

  I e II, apenas.

• E.

  I, II e III.

Julgue os itens que se seguem, relacionados à hidráulica.

A curva característica de uma bomba relaciona a vazão dessa bomba com seu consumo de energia.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relacionados à hidráulica.

Segundo a Lei de Darcy, quanto maior for o gradiente hidráulico, maior será a velocidade de escoamento de água em regime laminar em um meio poroso.

• C. Certo
• E. Errado
