Questões de Engenharia Civil do ano 2009

As construções sustentáveis vêm crescendo em importância, em vista da maior conscientização da sociedade sobre a necessidade de preservação do meio ambiente e otimização do uso de recursos naturais. Com relação ao tema, julgue os itens seguintes.

A captação de água da chuva na cobertura de uma edificação para armazenamento e posterior utilização é um exemplo de iniciativa de redução de consumo d’água em uma construção sustentável.

• C. Certo
• E. Errado

É grande a diversidade dos componentes empregados no sistema predial de água fria. Os mais importantes são os tubos, as conexões e as válvulas. As válvulas são dispositivos destinados a estabelecer, controlar e interromper o fornecimento de água nas tubulações e nos aparelhos sanitários. É correto afirmar que a válvula

• A.

  de gaveta permite ou impede o escoamento do fluxo de água.

• B.

  de retenção permite o escoamento em várias direções.

• C.

  globo impede a entrada de água nos reservatórios e nas caixas de descarga, quando se atinge o nível operacional máximo previsto.

• D.

  boia reduz a pressão disponível, tendo em vista problemas de ruído, corrosão ou golpe de aríete.

• E.

  redutora de pressão regula a vazão do fluxo de água.

O sifão é elemento importante nas instalações hidráulicas. Com relação a ele e a suas aplicações, assinale a opção incorreta.

• A.

  Sifão é o aparelho separador destinado a impedir a passagem dos gases do interior das tubulações para o ambiente sanitário.

• B.

  Sifonagem é o conjunto de fenômenos determinantes da redução total ou parcial da coluna d'água em um sifão.

• C.

  A ação de descargas simples ou combinadas nos fechos hídricos dos aparelhos não-utilizados durante essas descargas é chamada de sifonagem induzida.

• D.

  O funcionamento do sifão independe do nível de água do reservatório do montante.

• E.

  Os tipos mais usuais de sifão são caixa sifonada, sifão tipo S e sifão tipo P.

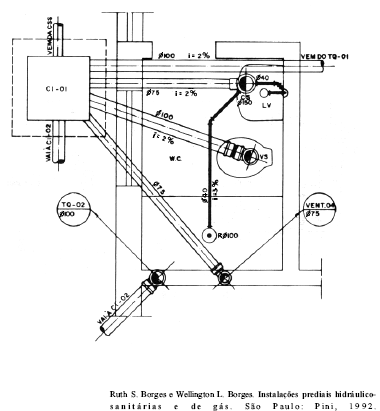

As diferentes instalações hidrossanitárias de uma edificação implicam diferentes projetos, especificações, materiais e detalhes. O desenho acima mostra parte de uma dessas instalações em um projeto de residência unifamiliar. Nesse caso, o desenho detalha

• A.

  a localização do ramal de ventilação do vaso sanitário de um banheiro.

• B.

  um sistema de exaustão por tubulação elevada.

• C.

  o sistema de abastecimento de água fria de um banheiro

• D.

  o sistema de esgoto sanitário de um banheiro e suas adjacências.

• E.

  a localização do ramal de abastecimento do lavatório e chuveiro de um banheiro.

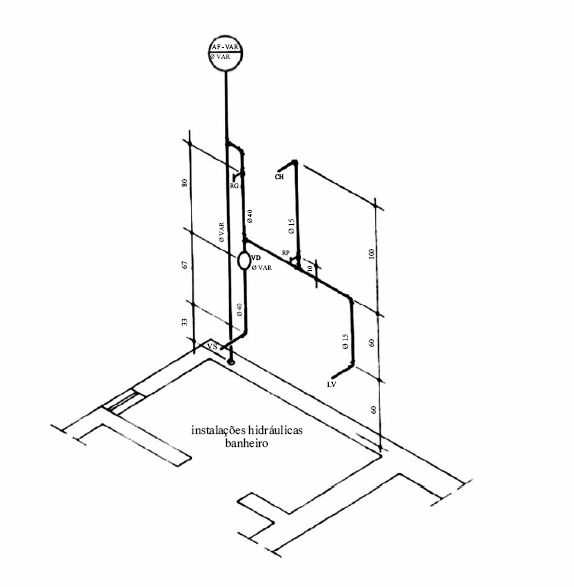

Nos projetos de instalações hidráulicas prediais, usa-se desenhar perspectivas, chamadas isométricas, da tubulação de alimentação de água fria e quente, a fim de determinar precisamente na parede as posições de registros, válvula de descarga e pontos onde serão ligados os diferentes aparelhos, como vaso sanitário, lavatório, bidé etc. Com relação à perspectiva isométrica de um projeto hidráulico, mostrado na figura acima, assinale a opção incorreta.

• A.

  Nesse projeto, não foram especificados os afastamentos entre as esperas para os aparelhos, somente as alturas dos pontos.

• B.

  Foi previsto ramal para alimentação de um chuveiro, com um registro de pressão a 1,30 m de altura e saída a 2,20 m de altura.

• C.

  O diâmetro do ramal que abastece o vaso sanitário é de 40 mm.

• D.

  O registro geral do banheiro está localizado 1,80 m de altura.

• E.

  A coluna de água fria não está localizada na mesma parede do ramal que abastece o vaso sanitário.

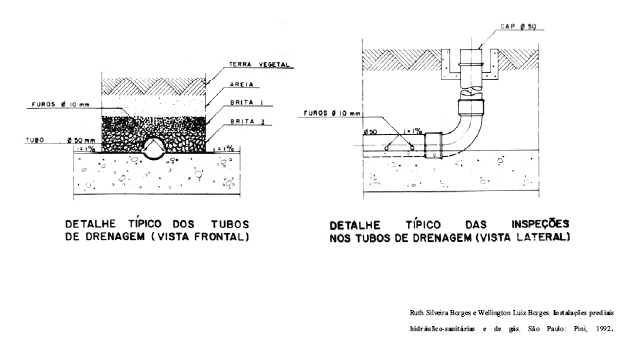

A fim de evitar infiltrações ou inundações em edificações ou logradouros públicos, o esgotamento das águas pluviais deve ser projetado e executado de forma a permitir a rápida coleta e o escoamento para a rede de esgoto municipal ou para os cursos naturais e mananciais de água. As situações que demandam o esgotamento das águas incluem a proteção e a drenagem de gramados em lajes de cobertura, gramados esportivos etc. De acordo com a técnica de drenagem detalhada nas figuras acima, assinale a opção correta.

• A.

  A areia, a brita fina e a brita grossa servem de revestimento do solo com camadas progressivamente mais estáveis ao redor do tubo de drenagem, a fim de protegê-lo da exposição e do esmagamento ao longo do tempo.

• B.

  A vista lateral mostra que há espaço de ajuste entre o bocal do tubo de drenagem e o cotovelo em 90º, logo abaixo da caixa de inspeção.

• C.

  As camadas de areia, brita fina e brita grossa em torno do tubo de drenagem servem para filtrar a água, impedindo a erosão e o arraste de terra e outros detritos que possam entupir os orifícios de escoamento.

• D.

  A vista lateral mostra que o tubo de drenagem está imerso na água do lençol freático, de forma que também possa escoar eventuais elevações das águas subterrâneas.

• E. As inclinações de 1% mostradas ao lado do tubo de drenagem na vista frontal servem para formar leito que acomoda as camadas de brita e impede sua rolagem com a eventual elevação do lençol freático.

Em um edifício de 10 andares, recém-construído, verificou-se que a pressão da água dos apartamentos do último pavimento não é suficiente para acionar os pressostatos de máquinas de lavar ou para obter a vazão de água adequada nos chuveiros. Sem considerar as implicações econômicas, assinale a opção correta para resolução do problema de pouca pressão.

• A.

  Aumento da altura da coluna d'água por meio do deslocamento do reservatório superior do edifício para um nível mais elevado.

• B.

  Aumento da área e do volume do reservatório superior do edifício.

• C.

  Aumento do diâmetro da canalização que alimenta o décimo andar, a fim de aumentar a vazão nos ramais dos banheiros e das cozinhas.

• D.

  Instalação de uma bomba de recalque de maior porte para alimentar o reservatório superior e seus ramais de distribuição.

• E.

  Alívio da demanda na rede do décimo andar pela ramificação da tubulação de água fria.

Julgue os itens a seguir acerca das instalações prediais de água potável.

I Pressão de serviço é a pressão máxima a que se pode submeter um tubo, conexão, válvula, registro ou outro dispositivo, quando em uso normal.

II A coluna de distribuição é a tubulação derivada do barrilete e destinada a alimentar ramais.

III A peça de utilização é um dispositivo ligado a um sub-ramal para permitir a utilização da água.

IV Registro de fecho é um aparelho intercalado em uma tubulação para manter constante a sua vazão.

V Tubo ventilador é a tubulação destinada à entrada de ar em tubulações para evitar subpressões nesses condutos.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

• E.

  5.

O pluviógrafo é um aparelho que serve para medir

• A.

  a vazão de água em rios e canais.

• B.

  a variação de velocidade de fluxo em tubulações.

• C.

  a velocidade de infiltração de águas da chuva.

• D.

  a intensidade de evaporação de água por unidade de área.

• E.

  a intensidade e duração de chuvas.

No que se relaciona a drenagem urbana, entende-se por bocas de lobo

• A.

  os dispositivos localizados em pontos convenientes nas sarjetas para captação de águas pluviais.

• B.

  as canalizações destinadas a conduzir as águas pluviais.

• C.

  os dispositivos localizados em pontos convenientes do sistema de galerias para permitir mudança de direção.

• D.

  os dispositivos destinados a permitir a limpeza de tubulações.

• E.

  os dispositivos destinados a permitir a mudança de declividade de tubulações.
