Questões de Engenharia Civil do ano 2010

Para projetar ou analisar projetos de engenharia, um programa muito utilizado é o AutoCAD, que permite maior agilidade no envio e manuseio de plantas e demais desenhos. Nesse sentido, visando ao uso do AutoCAD para a elaboração dos desenhos de projetos de engenharia, independentemente das versões utilizadas, e, ainda, a necessidade de que o engenheiro tenha conhecimento de alguns comandos e procedimentos a fim de realizar o seu trabalho, julgue os itens subsequentes.

Para criar cópias de um objeto, distribuídas em linhas e colunas previamente definidas, o usuário deve usar o comando polar array, podendo selecionar o objeto antes ou depois do comando ser efetuado.

• C. Certo
• E. Errado

Para projetar ou analisar projetos de engenharia, um programa muito utilizado é o AutoCAD, que permite maior agilidade no envio e manuseio de plantas e demais desenhos. Nesse sentido, visando ao uso do AutoCAD para a elaboração dos desenhos de projetos de engenharia, independentemente das versões utilizadas, e, ainda, a necessidade de que o engenheiro tenha conhecimento de alguns comandos e procedimentos a fim de realizar o seu trabalho, julgue os itens subsequentes.

Caso o usuário execute o comando rectangle, selecione um ponto na tela, digite @2,2 e acione a tecla será criado um quadrado com duas unidades de lado, em que o ponto selecionado na tela será o vértice inferior esquerdo do quadrado.

• C. Certo
• E. Errado

Para projetar ou analisar projetos de engenharia, um programa muito utilizado é o AutoCAD, que permite maior agilidade no envio e manuseio de plantas e demais desenhos. Nesse sentido, visando ao uso do AutoCAD para a elaboração dos desenhos de projetos de engenharia, independentemente das versões utilizadas, e, ainda, a necessidade de que o engenheiro tenha conhecimento de alguns comandos e procedimentos a fim de realizar o seu trabalho, julgue os itens subsequentes.

Para apagar objetos selecionados, uma opção é o acionamento simultâneo das teclas

• C. Certo
• E. Errado

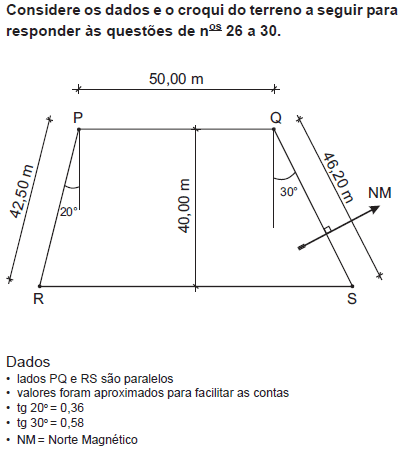

Qual o rumo do lado PQ?

• A. 30º NE
• B. 60º NE
• C. 90º NE
• D. 30º SW
• E. 60º SW

Será construído um muro com 2,0 metros de altura, acima da cinta, cercando todo o terreno. Desconsiderando vãos para portas de acesso, qual a área total de alvenaria, em m²?

• A. 118,40
• B. 226,30
• C. 368,70
• D. 452,60
• E. 737,40

A fundação do muro será uma cinta com largura e altura, respectivamente, de 20 cm e 50 cm. Sem considerar perdas, qual o volume de concreto, em m³, necessário para a execução dessa cinta?

• A. 15,35
• B. 22,63
• C. 36,87
• D. 48,32
• E. 73,28

Será feito um serviço de capina e limpeza em toda a área do terreno. Sabendo que esse serviço custa R$ 5,00/m², qual o seu o custo total, em reais?

• A. 2.752,00
• B. 6.520,00
• C. 13.760,00
• D. 13.760,00
• E. 28.000,00

Será executado um aterro com 20 cm de altura na área formada pelos pontos P, M_PQ, M_RS e R, sendo M_PQ o ponto médio entre os pontos P e Q, e M_RS o ponto médio entre os pontos R e S. O volume geométrico desse aterro, em m³, é

• A. 275,20
• B. 550,40
• C. 1120,00
• D. 27520,00
• E. 112000,00

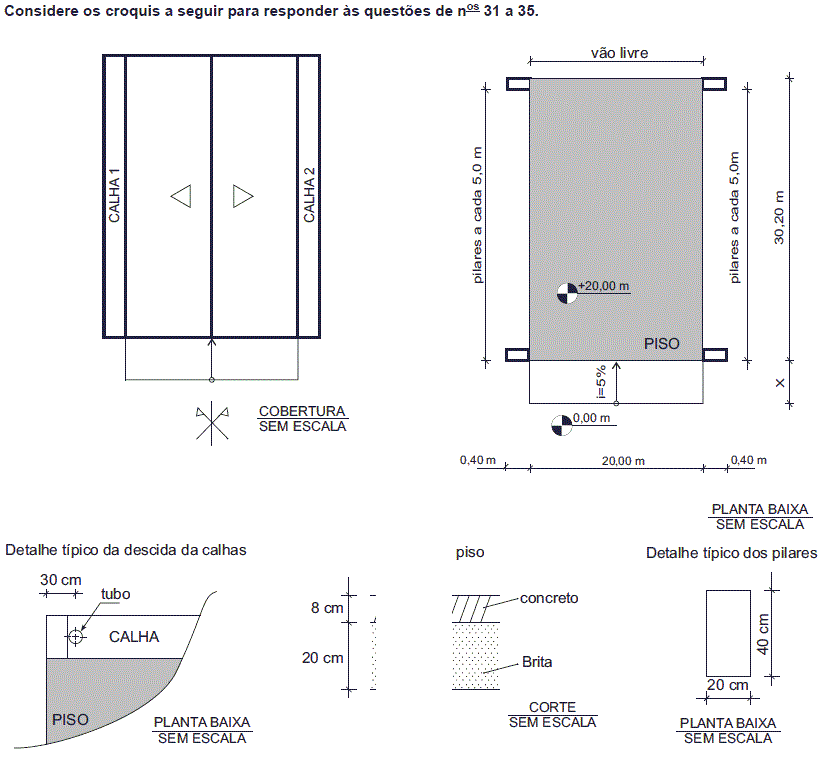

Sabendo que os pilares têm 6,0 metros de altura e considerando uma taxa de armação de 120 kg/m³ de concreto, quantos quilos de armação serão necessários para a execução de todos os pilares?

• A. 57,60
• B. 230,40
• C. 576,00
• D. 806,40
• E. 921,60

Cada calha, conforme esquematizado no detalhe típico, tem duas descidas de águas pluviais, uma em cada extremidade, as quais recebem metade da contribuição das águas da calha. Para que o caimento seja de 0,5%, no fundo da calha, qual o desnível mínimo, em centímetros, entre o eixo do tubo de descida e o ponto mais alto?

• A. 3,80
• B. 7,40
• C. 10,30
• D. 14,80
• E. 29,633
