Questões de Engenharia Civil do ano 2011

Sobre os conceitos e critérios a serem considerados no dimensionamento de estruturas metálicas, é correto definir:

• A.

  O índice de esbeltez de uma barra comprimida é definido como a relação entre o comprimento efetivo de flambagem e o momento de inércia que for aplicável.

• B.

  Os valores dos parâmetros de flambagem K para barras comprimidas pertencentes a treliças não podem ser determinados a partir de uma análise de flambagem elástica da treliça considerada.

• C.

  A resistência de cálculo para flambagem por flexo-torção independe da tensão crítica de flambagem elástica da barra.

• D.

  Não é permitida a utilização de perfis metálicos assimétricos submetidos à solicitação de flambagem por flexo-torção devido aos baixos valores da tensão crítica de flambagem nesses perfis.

• E.

  Nos perfis com dupla simetria ou simétricos em relação a um ponto, a tensão crítica de flambagem elástica é a menor entre os valores das tensões críticas de flambagem elástica por flexão em relação ao eixo de simetria y, de flexão em relação ao eixo de simetria x e de torção.

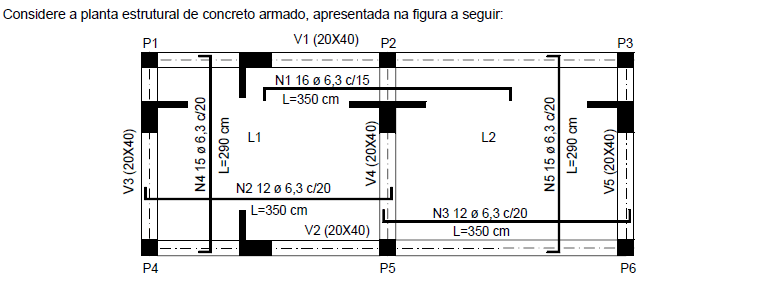

Sabendo-se que a barra φ 6,3 mm pesa 0,25 kg/m, o consumo de aço, em quilos, para a montagem da estrutura apresentada é

• A.

  32,68

• B.

  42,36

• C.

  46,22

• D.

  56,75

• E.

  78,96

Para garantir a durabilidade das estruturas de concreto armado em ambiente classe III de agressividade, estabelece-se que o cobrimento nominal de concreto (para a tolerância de execução 10 mm) para vigas seja de, em milímetros,

• A.

  20

• B.

  25

• C.

  30

• D.

  35

• E.

  40

O processo de soldagem no qual um arco elétrico, protegido pelo fluxo de um gás inerte, funde continuamente um arame consumível, é conhecido como soldagem:

• A.

  TIG.

• B.

  MAG.

• C.

  MIG.

• D.

  a gás.

• E.

  a laser.

Sabendo que os dormentes, um dos principais elementos das vias férreas, são utilizados para suportar os trilhos, manter o eixo da via constante e transmitir ao lastro as ações verticais e horizontais dos eixos dos veículos ferroviários, julgue os itens subsecutivos.

A armadura deve possuir cobrimento mínimo de 20 mm na base e de 30 mm nas demais faces, bem como o concreto deve apresentar resistência característica mínima de 40 MPa.

• C. Certo
• E. Errado

Sabendo que os dormentes, um dos principais elementos das vias férreas, são utilizados para suportar os trilhos, manter o eixo da via constante e transmitir ao lastro as ações verticais e horizontais dos eixos dos veículos ferroviários, julgue os itens subsecutivos.

Os dormentes, estruturas submetidas a esforços dinâmicos repetitivos, devem apresentar resiliência compatível com as solicitações; por isso, nessas estruturas, são empregadas fibras na composição do concreto.

• C. Certo
• E. Errado

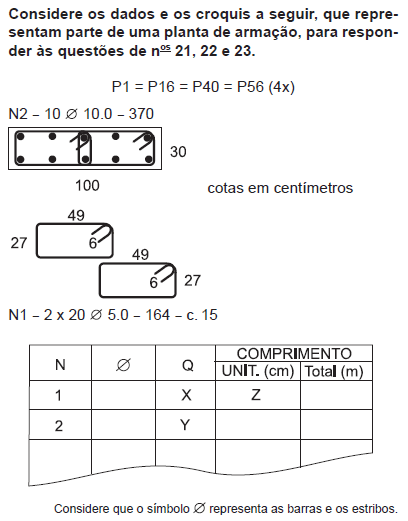

Os valores X e Y na tabela são, respectivamente,

• A.

  5 e 10

• B.

  20 e 10

• C.

  40 e 10

• D.

  40 e 20

• E.

  160 e 40

Qual o valor de Z na tabela?

• A.

  76

• B.

  152

• C.

  164

• D.

  304

• E.

  328

Qual a espessura dos espaçadores, em centímetros?

• A.

  1,4

• B.

  1,5

• C.

  2,8

• D.

  2,9

• E.

  3,0

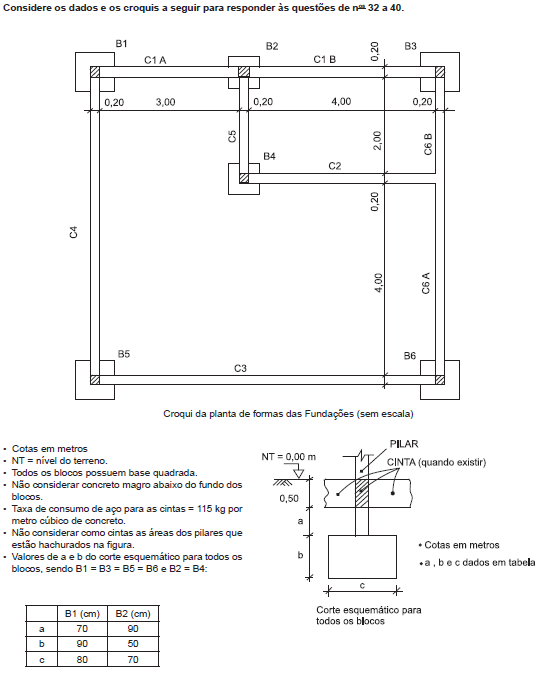

Considerando-se uma perda de 3% para a concretagem da C3, o volume de concreto a ser acrescido ao volume geométrico dessa peça estrutural, em litros, será de

• A.

  2,16

• B.

  7,20

• C.

  21,60

• D.

  72,00

• E.

  216,00
