Questões de Engenharia Civil do ano 2011

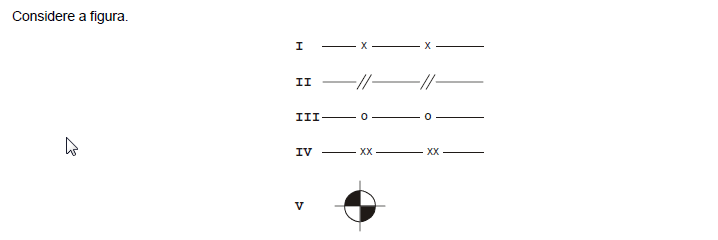

Segundo a norma NBR 13133/1994, que fixa as condições exigíveis para a execução de Levantamento Topográfico, em seu Anexo B − Convenções Topográficas, tendo em vista o desenho topográfico final, os símbolos representados por I, II, III, IV e V referem-se, respectivamente, a cerca

• A.

  viva, cerca de arame, alambrado ou gradil, cerca de madeira ou tapume e nível.

• B.

  de arame, cerca de madeira ou tapume, cerca viva, alambrado ou gradil e nível.

• C.

  de arame, cerca de madeira ou tapume, cerca viva, alambrado ou gradil e ponto de sondagem.

• D.

  viva, cerca de madeira ou tapume, alambrado ou gradil, cerca de arame e nível.

• E.

  viva, cerca de madeira ou tapume, alambrado ou gradil, cerca de arame e ponto de sondagem.

Na geometria euclidiana, dois ângulos complementares são aqueles cujas medidas somadas resultam em π/2 radianos. Sendo assim, o ângulo complementar de 39° 24’ 36”, em graus e frações decimais de graus, é

• A.

  39,41°.

• B.

  50,59°.

• C.

  50° 35’ 24”.

• D.

  51° 36’ 24”.

• E.

  39,2436°.

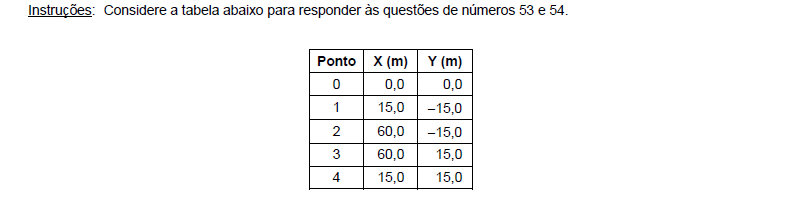

Considerando as coordenadas da tabela acima como sendo os vértices da poligonal de um terreno, a área correspondente é

• A.

  1.550,00 m2.

• B.

  1.800,00 m2.

• C.

  1.625,00 m2.

• D.

  2.025,00 m2.

• E.

  1.575,00 m2.

Considerando que a reta entre os pontos 0 e 1 é chamada de “r” e a reta entre os pontos 1 e 2 é chamada de “s”, e as coordenadas da tabela fornecida, o ângulo interno formado entre essas retas mede

• A.

  120°.

• B.

  45°.

• C.

  90°.

• D.

  135°.

• E.

  125°.

Ao se dimensionar um muro de arrimo, pode-se considerar o efeito de uma sobrecarga distribuída q por unidade de área atuando sobre o terreno de peso específico como sendo uma altura equivalente de terra igual a

• A.



• B.



• C.



• D.



• E.



Um muro de arrimo possui um peso total igual a 240 kN/m e coeficiente de atrito na base igual a 0,5. Se esse muro sofre um empuxo ativo de 80 kN/m, seu coeficiente de segurança ao escorregamento vale

• A.

  1,25

• B.

  1,50

• C.

  2,00

• D.

  2,25

• E.

  3,00

Um muro de arrimo possui momento de tombamento igual a 270 kNm. Para que sua segurança ao tombamento seja igual a 1,8, seu momento de estabilidade deverá ser, em kNm, igual a

• A.

  150,0

• B.

  216,0

• C.

  337,5

• D.

  420,0

• E.

  486,0

De acordo com o proposto por Rankine, a resultante do empuxo ativo sobre um muro de oito metros de altura, para contenção de um solo não coesivo com peso específico igual a 18 kN/m³ e ângulo de atrito interno igual a 30º (Ka = 1/3), vale, em kN/m,

• A.

  48

• B.

  96

• C.

  144

• D.

  192

• E.

  384

Uma amostra de solo está submetida a um estado uniaxial de tensões, com σ = 10 MPa. Considere a tensão constante ao longo das seções transversais da amostra. A tensão cisalhante máxima em um ponto interior à amostra vale, em MPa,

• A.

  2,50

• B.

  3,75

• C.

  5,00

• D.

  7,50

• E.

  10,0

Um ponto interior a uma amostra de solo está submetido a um estado hidrostático de tensões com tensão normal σ. A tensão cisalhante máxima nesse ponto é igual a

• A.

  0

• B.



• C.



• D.



• E.
