Questões de Engenharia Civil do ano 2012

Em um ciclo de geração de potência, o vapor d’água gerado em uma caldeira é expandido em uma turbina adiabática. A corrente de descarga da turbina passa por um condensador, a partir do qual ela é bombeada adiabaticamente e volta para a caldeira.

A partir dessas informações, a produção líquida de potência é igual a taxa de

• A. adição de calor à caldeira menos a taxa de descarte de calor da bomba
• B. descarte de calor no condensador mais a taxa de descarte de calor da turbina
• C. descarte de calor da turbina menos a taxa de descarte de calor da bomba
• D. adição de calor à caldeira menos a taxa de descarte de calor no condensador
• E. adição de calor à caldeira mais a taxa de descarte de calor no condensador

Em um ciclo de Rankine, o trabalho produzido pela turbina é igual a 1.000 kJ/kg, o trabalho fornecido à bomba é igual a 40 kJ/kg e o calor gerado na caldeira é igual a 2.400 kJ/kg.

A partir desses dados, a eficiência térmica ( ) desse ciclo é igual a

• A. 0,2
• B. 0,3
• C. 0,4
• D. 0,5
• E. 0,6

O número de moléculas de água necessário para converter uma molécula de P₂O₅ em ácido ortofosfórico é igual a

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

Dois diferentes compostos inorgânicos que apresentam estruturas cristalinas semelhantes são chamados de

• A. isomórficos
• B. isotrópicos
• C. isocóricos
• D. isoeletrônicos
• E. isoentrópicos

Sabendo-se que o número atômico de um elemento X é igual a 20 e que o número atômico de um elemento Y é igual a 35, o composto formado pela combinação desses dois elementos é representado por

• A. X₃Y
• B. X₂Y
• C. XY
• D. XY₃
• E. XY₂

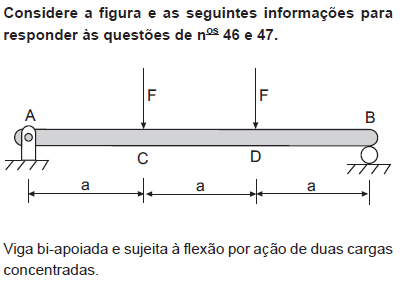

O diagrama de momentos fletores atuantes ao longo do vão AB da viga é representado por três segmentos de reta, sendo

• A. apenas o do trecho CD referente a uma flexão simples.
• B. apenas os dos trechos AC e DB referentes a uma flexão pura.
• C. apenas os dos trechos AC e DB referentes a uma flexão simples.
• D. todos referentes a uma flexão pura.
• E. todos referentes a uma flexão simples.

Se a viga possui uma seção transversal retangular e uniforme, e a tensão admissível por tração do material é inferior à tensão admissível por compressão, o maior valor da carga F que pode atuar na viga é definido pela tensão normal ocorrente na fibra

• A. superior, entre as seções C e D
• B. superior, na seção acima do apoio B
• C. superior, na seção do centro geométrico do vão
• D. inferior, entre as seções C e D
• E. inferior, na seção acima do apoio B

Um transmissor pneumático de pressão, linear, apresenta sinal de saída padronizado de 3 a 15 psig. Esse transmissor foi instalado em um tanque. Sabe-se que, para um valor de pressão no tanque de 240 psig, o instrumento apresenta uma saída medida de 9 psig. Por sua vez, quando a pressão no tanque alcança 360 psig, a saída medida é de 12 psig.

O span em psig desse instrumento vale

• A. 60
• B. 120
• C. 240
• D. 360
• E. 480

Seja uma malha de controle de vazão, para a qual não se aceita offset. Admita que perturbações na forma de ruídos de alta frequência estejam presentes.

Nesse caso, dentre os listados, o controle por retroalimentação recomendado é o

• A. proporcional
• B. derivativo
• C. proporcional-integral
• D. proporcional-derivativo
• E. proporcional-integral-derivativo

Em um eixo de seção circular maciça sujeito a um momento torçor, a tensão cisalhante máxima atuante em um ponto de sua superfície externa depende do

• A. módulo de elasticidade do material do eixo
• B. módulo de elasticidade transversal do material do eixo
• C. comprimento do eixo
• D. coeficiente de Poisson do material do eixo
• E. diâmetro da seção transversal do eixo
