Questões de Engenharia Civil do ano 2015

Na execução de aberturas para portas durante a construção de uma edificação, a verga é utilizada para

• A. evitar fissuras nas paredes.
• B. fixar o batente.
• C. garantir o prumo.
• D. impermeabilizar o vão.
• E. preparar a base para receber a soleira.

Nos casos de estabilidade de muros de gravidade e de muros de flexão, na verificação da segurança para tombamento, deve ser atendido o fator de segurança mínima de

• A. pelo espalhamento de um ligante betuminoso, seguida da aplicação uniforme de agregado fino.
• B. de areia ou pó de pedra, na qual se assentam os elementos constituintes de revestimento de calçamento.
• C. de agregado fino, com granulometria apropriada, executada sob camadas com granulometrias abertas, para evitar a subpenetração de materiais mais finos das camadas inferiores.
• D. por textura superficial capaz de aumentar a aderência entre os pneumáticos dos veículos e a camada de rolamento.
• E. por peças de concreto de cimento Portland, de cerâmicas ou de rochas, articuladas ou n ão.

No projeto de uma ponte de concreto tem-se uma viga com seção transversal constante, vão de 8 m de comprimento, com uma extremidade engastada e a outra apoiada.

Se a viga receber uma carga uniformemente distribuída de 20 kN/m ao longo de seu comprimento, então os valores máximos dos momentos fletores que tracionam as fibras superiores e inferiores, em kNm, serão, respectivamente,

• A. −160 e 90.
• B. −140 e 70.
• C. −150 e 60.
• D. −140 e 50.
• E. −130 e 40.

No dimensionamento de vigas de concreto armado considera- se altura útil (d) a distância entre o centro de gravidade da armadura longitudinal tracionada até a fibra mais comprimida de concreto. A posição da linha neutra para as vigas de concreto, armadas com aço CA-50, sob flexão simples que trabalham no limite entre os domínios 2 e 3, em função da altura útil (d), é

• A. 0,682d.
• B. 0,436d.
• C. 0,550d.
• D. 0,259d.
• E. 0,771d.

A viga de concreto armado de uma edificação residencial, representada na figura abaixo, foi dimensionada para o estado limite último e para situações de combinações de ações normais.

Considerando que a área da seção transversal de armadura de tração em aço CA-50 é de 2,5 cm² e o braço de alavanca entre a resultante das forças de compressão e de tração na flexão é 0,46 m, o momento fletor resistente de cálculo, em kNm, é

• A. 70,00.
• B. 50,00.
• C. 57,50.
• D. 43,47.
• E. 35,71.

Uma estrutura de aço será projetada, para o estado limite último e para situações de combinações de ações normais, com uma viga biapoiada contida lateralmente com perfil VS400 × 58 em aço MR250, de seção compacta, como ilustrada na figura abaixo.

Considerando que o módulo plástico da seção transversal em torno do eixo X-X seja de 1190 cm³, o momento resistente de cálculo desta viga, em kNm, é

• A. 270,45.
• B. 297,50.
• C. 189,34.
• D. 157,40.
• E. 125,35.

As estacas prensadas possuem como característica principal a cravação no terreno de elementos pré-moldados, um após o outro, justapostos, até se conseguir o comprimento desejado, utilizando para isso macaco hidráulico, encontrando reação no peso da própria estrutura a reforçar ou então em sobrecargas adicionais convenientes. A descrição refere-se ao método executivo das estacas tipo

• A. Escavada.
• B. Raiz.
• C. Mega.
• D. Strauss.
• E. Franki.

No projeto de fundações, a tensão admissível consiste na relação entre a tensão média de ruptura e o fator de segurança global. Para determinar a tensão admissível por sapatas a partir do Estado Limite Último, é possível a utilização de método

• A. semiempírico, que utiliza o resultado de prova de carga em placa.
• B. teórico, que relaciona resultado de ensaio SPT com a tensão admissível.
• C. teórico, que utiliza o resultado de prova de carga em placa.
• D. semiempírico, que relaciona resultado de ensaio SPT com a tensão admissível.
• E. empírico, que correlaciona o CPT com o SPT.

Em uma residência será instalada uma rede de água fria que deve alimentar duas bacias sanitárias com válvula de descarga e dois lavatórios, cujos pesos relativos atribuídos são, respectivamente, 40 e 0,5. A vazão provável de água fria na tubulação que alimentará essas peças, em litros por segundo, é

• A. 2,7.
• B. 3,6.
• C. 2,4.
• D. 2,0.
• E. 1,5.

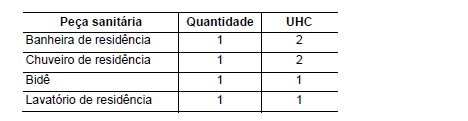

Em um ramal de esgoto de um banheiro residencial foram instalados os seguintes aparelhos sanitários, com suas respectivas Unidades Hunter de Contribuição – UHC.

Para o projeto das instalações de esgoto, o Diâmetro Nominal − DN mínimo desse ramal de esgoto, em mm, é

• A. DN 50.
• B. DN 30.
• C. DN 40.
• D. DN 75.
• E. DN 100.
