Questões de Engenharia Civil do ano 2015

O processo de corrosão de armaduras em estruturas de concreto armado ocorre, principalmente, por carbonatação ou por ataque de cloretos.

A esse respeito, assinale a alternativa correta.

• A. A carbonatação do concreto se dá pelo aumento do pH do concreto e, consequentemente, despassivação da barra de aço.
• B. Durante uma inspeção é possível verificar se há presença de cloretos no concreto, através do uso de cromato de prata.
• C. A fenolftaleína é um indicador colorimétrico utilizado para analisar se o concreto está carbonatado.
• D. A corrosão por carbonatação, quando comparada com a corrosão por ataque de cloretos, se dá de forma mais localizada na barra de aço.
• E. Os danos causados pela presença de corrosão de armaduras em estágio avançado são inúmeros; entre eles, podemos citar: a fissuração do concreto, o desplacamento do cobrimento do concreto, a perda de seção das barras de aço, e o aumento da aderência aço concreto.

As fissuras em uma construção representam manifestações patológicas que podem ser graves ou apenas resultar em inconvenientes estéticos. Abaixo, estão arrolados cinco tipos de fissuras. Identifique com G as fissuras graves e com IE as que apresentam apenas algum inconveniente estético.

( ) Fissura causada por movimento diferencial do solo

( ) Fissura causada por movimentos diferenciais na junção de dois materiais

( ) Fissura causada pela debilitação das fundações

( ) Fissura causada por corrosão de armaduras

( ) Fissura causada pela retração do concreto

A sequência correta de preenchimento dos parênteses, de cima para baixo, é

• A. G – IE– G – G – IE.
• B. G – G – G – IE– IE.
• C. G – IE– IE– IE– G.
• D. IE– G – G – IE– G.
• E. IE– G – IE– G – IE.

As fundações permitem a transmissão de cargas de estruturas ao solo. As patologias em fundações podem surgir em diversas fases; entre essas fases, figuram a produção de materiais e componentes e a construção, ou utilização.

Essa figura apresenta um caso típico de patologia de fundações do tipo

• A. ruptura de solo sob sapata.
• B. recalques diferenciais pela sobreposição de tensões no solo abaixo da fundação.
• C. estaca escavada com defeito construtivo.
• D. estaca rompida por cisalhamento.
• E. estaca rompida por compressão centrada.

As figuras a seguir, identificadas com os números I, II, III e IV, mostram esquematicamente a localização de fissuras na lateral de uma viga bi-apoiada de concreto armado com carga distribuída ao longo de seu comprimento.

 Assinale a alternativa que identifica corretamente a natureza das fissuras constantes nas figuras I, II, III e IV, nesta ordem.

• A. esforços de cisalhamento – retração térmica – esforços de flexão – fluência do concreto
• B. esforços de flexão – esforços de cisalhamento – retração térmica – corrosão de armaduras
• C. esforços de flexão – retração térmica – esforços de cisalhamento – corrosão de armaduras
• D. esforços de cisalhamento – esforços de flexão – corrosão de armaduras – fluência do concreto
• E. esforços de flexão – esforços de cisalhamento – fluência do concreto – retração térmica

A preparação da superfície da edificação para receber a pintura é importante para garantir a uniformidade e o resultado final da operação. Caso a superfície não esteja preparada, pode ocorrer a formação de manchas esbranquiçadas na parede pintada, por causa do reboco úmido. A este defeito dá-se o nome de

• A. saponificação.
• B. eflorescência.
• C. desagregamento.
• D. calcinação.
• E. descascamento.

Nos revestimentos de paredes e tetos de argamassas inorgânicas um dos fenômenos patológicos que podem ser observados em período breve após a aplicação do revestimento é a pulverulência, que pode ser causada, entre outros fatores, por

• A. presença de concreções ferruginosas na areia.
• B. matéria orgânica ou pirita na areia.
• C. excesso de desempenamento.
• D. oxidação da pirita presente como impureza do agregado.
• E. traço pobre em aglomerante.

As construções históricas apresentam variadas patologias em razão da degradação dos elementos que as compõem. Relacione as manifestações patológicas que ocorrem nas argamassas às suas respectivas causas.

1. Manchas de umidade apresentando pó branco acumulado sobre a superfície.

2. Empolamento da pintura apresentando cores diferenciadas no interior das empolas.

3. Superfície do reboco descolada do emboço formando bolhas.

( ) Hidratação retardada do óxido de magnésio da cal.

( ) Presença de pirita ou de matéria orgânica na areia.

( ) Sais solúveis presentes no componente da alvenaria.

Assinale a opção que indica a relação correta, de cima para baixo.

• A. 3 – 2 – 1
• B. 3 – 1 – 2
• C. 2 – 3 – 1
• D. 2 – 1 – 3
• E. 1 – 2 – 3

Na figura acima, que mostra fissuras na fachada de uma edificação de dois pavimentos, a provável causa da patologia apresentada é

• A. excesso de água na argamassa do reboco das paredes.
• B. falta de junta de dilatação na edificação.
• C. retração por secagem das lajes dos pavimentos.
• D. falta de vergas nas aberturas.
• E. recalque diferencial das fundações.

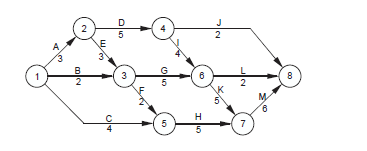

Considere o cronograma PERT-CPM de uma obra de engenharia civil representado na figura abaixo, onde as datas são dadas em dias.

Para otimizar o estoque dos materiais, o engenheiro responsável utilizou toda a folga possível no caminho das atividades A, D e J, que, em dias, totaliza

• A. 13.
• B. 3.
• C. 5.
• D. 7.
• E. 2.

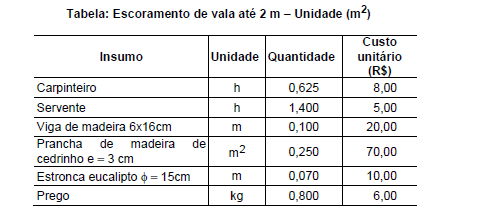

Um engenheiro necessitou escorar uma vala com 10 m de comprimento e 2 m de altura. Com base na composição analítica de custo unitário abaixo, o engenheiro preparou um orçamento.

Ao verificar o custo do metro quadrado da composição, o engenheiro resolveu diminui-lo, substituindo a prancha de madeira cedrinho por prancha de madeira pinus, com valor de R$ 55,20/m². A redução obtida do metro quadrado da composição foi, em %, igual a

• A. 20.
• B. 10.
• C. 18.
• D. 12.
• E. 15.
