Questões de Engenharia Civil do ano 2015

No que se refere ao AutoCAD 2013, um software do tipo CAD (Computer Aided Design ⎯ Desenho Auxiliado por Computador) que possibilita a elaboração de desenho técnico em duas dimensões (2D) e geração de modelos tridimensionais (3D), assinale a opção correta.

• A. Para a criação de um arquivo de template, o usuário deve utilizar o comando SALVAR COMO para criar uma cópia do documento que possui a extensão DWG para a nova extensão DXF.
• B. Utilizando-se o comando LIMITS do AutoCAD, é possível definir o número de viewports ou janelas gráficas que podem ser abertas simultaneamente no modo de trabalho do Model Space.
• C. Não é possível salvar arquivos de trabalho do AutoCAD que possuam extensões DWG em versões mais antigas do programa; para esse fim, deve-se exportar os desenhos usando-se a extensão DXF.
• D. O WCS (World Coordinate System) consiste em um sistema de coordenadas que pode ser criado pelo usuário na fase de configuração da área gráfica do ambiente de trabalho do programa.
• E. O usuário pode criar um número ilimitado de layers para organizar os elementos do projeto no ambiente de trabalho do programa, porém o layer 0 (zero) não pode ser renomeado.

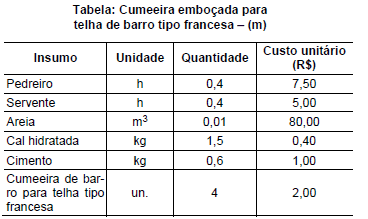

Para orçar a colocação de cumeeira emboçada para telha de barro tipo francesa utilizou-se a seguinte composição de custos unitários.

O custo do metro linear da colocação da cumeeira, em reais, é

• A. 17,00.
• B. 19,00.
• C. 18,00.
• D. 15,00.
• E. 12,00.

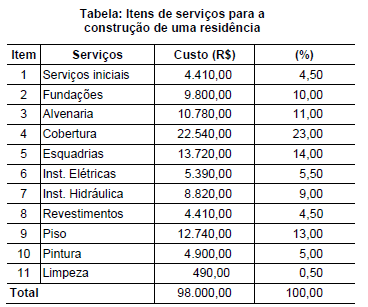

Considere os itens de serviço para a construção de uma residência com seus respectivos custos e pesos percentuais.

Os serviços que compõem o item A da curva ABC são

• A. cobertura, esquadrias e piso.
• B. pintura, revestimentos e limpeza.
• C. alvenaria, fundações e serviços iniciais.
• D. instalações hidráulicas, instalações elétricas e pintura.
• E. fundações, instalações hidráulicas e piso.

Para a construção de um andaime metálico quadrado com 1,5 m de lado, foi utilizada a seguinte composição unitária para cada metro linear de altura: 5 kg de alumínio estrutural (R$ 60,00/kg) e 5 h de montador (R$ 15,00/h). O engenheiro que acompanhava a obra conseguiu reduzir o custo do alumínio em 15%. A economia alcançada na composição foi de

• A. 15%.
• B. 5%.
• C. 8%.
• D. 10%.
• E. 12%.

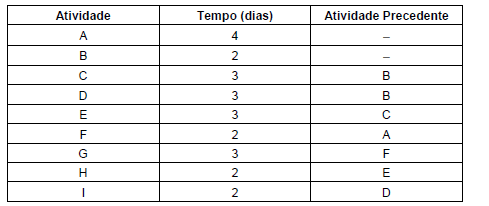

Uma obra de construção civil composta de atividades de A a I foi planejada conforme a tabela a seguir:

 O tempo de execução dessa obra utilizando o cronograma PERT-CPM, em dias, é

• A. 10.
• B. 24.
• C. 16.
• D. 9.
• E. 7.

Os canteiros de obras das construções devem possuir instalações sanitárias devidamente projetadas, devendo conter lavatórios, vasos sanitários e mictórios em quantidade proporcional ao número de trabalhadores. Os mictórios devem ficar a uma altura máxima em relação ao piso, em centímetros, de

• A. 45.
• B. 65.
• C. 60.
• D. 50.
• E. 40.

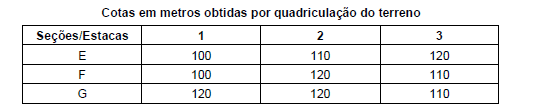

A planilha a seguir apresenta as cotas, em metros, obtidas por nivelamento de um terreno de dimensões 20 m por 20 m.

A cota final para deixar o terreno plano e que gere uma sobra de 5250 m3 de solo a ser utilizado em outra obra é, em metros,

• A. 110.
• B. 100.
• C. 115.
• D. 120.
• E. 125.

A instalação do canteiro de obras deve ser realizada de forma sistematizada em função do uso previsto para cada área. São áreas de apoio em um canteiro de obras:

• A. refeitório, escritório e plantão de vendas.
• B. refeitório, vestiário e sanitários.
• C. almoxarifado, guarita e escritório.
• D. almoxarifado e vestiário.
• E. refeitório, área de lazer e sanitários.

Em um desenho de projeto aberto no AutoCAD, o Auditor da área de Engenharia deseja mover a área de visualização, porém sem alterar as coordenadas de cada elemento projetado. O comando adequado para esta ação é o

• A. zoom all.
• B. move.
• C. zoom extents.
• D. pan.
• E. orbit.

Considere os sistemas referenciais oficiais para elaboração de orçamentos:

I. O SINAPI e o SICRO 2 divulgam mensalmente custos e índices da construção civil.

II. O SINAPI é de responsabilidade da Caixa Econômica Federal e o SICRO 2 é de responsabilidade do IBGE.

III. O SINAPI distribui as informações publicamente no site da Caixa e o SICRO 2 é disponibilizado somente às empresas ou profissionais cadastrados em seu sistema.

IV. O SICRO 2 divide as composições em três lotes, sendo o primeiro de habitação, fundações e estruturas; o segundo de instalações hidrossanitárias e elétricas e o terceiro de saneamento e infraestrutura urbana.

Está correto o que se afirma APENAS em

• A. II e IV.
• B. I e II.
• C. III.
• D. I.
• E. III e IV.
