Questões de Engenharia Civil do ano 2016

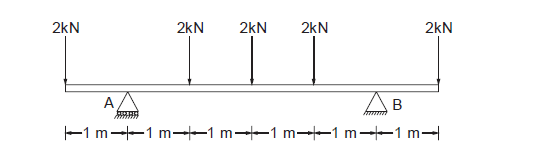

Considere a viga com dois apoios e um balanço, representada na figura abaixo.

O tipo de diagrama utilizado para análise dos esforços cortantes é

• A.
• B.
• C.
• D.
• E.

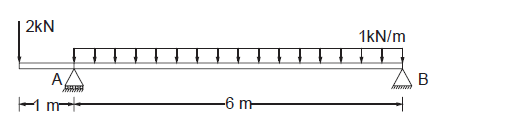

Considere a viga de uma estrutura metálica representada na figura abaixo.

Na análise da flexão, o momento fletor máximo que traciona a face inferior da viga, entre os apoios A e B é, em kNm,

• A. 4.
• B. 2.
• C. 5.
• D. 8.
• E. 10.

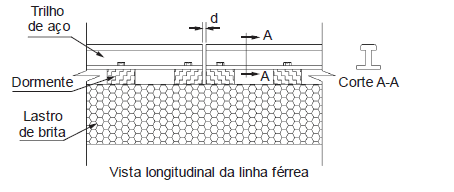

Considere o encontro de trilhos de aço de uma linha férrea, representado na figura abaixo.

Os trilhos possuem 6 m de comprimento e o coeficiente de dilatação térmica linear adotado para o aço é 12 × 10−6/°C. Se na região onde foi construída a linha férrea as temperaturas podem variar de 10 °C a 35 °C, a distância mínima de separação entre os trilhos é, em milímetros,

• A. 2,6.
• B. 5,1.
• C. 3,6.
• D. 1,8.
• E. 1,4.

Em uma estrutura metálica foi utilizado um perfil de aço MR250 de seção compacta VS 500 × 61 como viga, simplesmente apoiada, com 5 m de comprimento e contenção lateral contínua. O módulo de resistência plástico do perfil é 1529 cm3. Considerando que a viga foi dimensionada para os estados limites de escoamento e flambagem para as combinações de ações normais, a carga uniformemente distribuída de cálculo, sem considerar o peso próprio do perfil, é, em kN/m,

• A. 122,32.
• B. 87,37.
• C. 106,36.
• D. 111,20.
• E. 132,25.

Um imóvel edificado na cidade de Mato Grosso do Sul foi vendido por R$ 580.000,00. A área construída da edificação foi avaliada em R$ 225.000,00 e o terreno em R$ 275.000,00. Considerando que o valor do imóvel foi avaliado pelo método evolutivo, o fator de comercialização utilizado foi

• A. 1,16.
• B. 1,40.
• C. 1,32.
• D. 1,38.
• E. 1,25.

Nos trabalhos de perícia de engenharia da construção civil é usual a utilização do termo cominação, que significa

• A. a retribuição pela cessação de direito à exploração, por prazo certo e condições convencionadas, de bens ou coisas infringíveis, capazes de produzir frutos.
• B. a privação total ou parcial da posse de quaisquer bens alheios, com ou sem violência ou fraude de terceiros.
• C. o ato decorrente de decisão judicial sobre lotes compromissados e quitados, em caso de impugnação ou dúvida sobre o registro do imóvel loteado.
• D. o ato que envolve a tomada de decisão ou posição entre as alternativas tecnicamente controversas ou que decorrem de aspectos subjetivos.
• E. a exigência de pena ou castigo por falta de cumprimento de contrato, preceito, ordem ou mandato judicial.

A viga da figura a seguir está submetida a três cargas concentradas de 10 kN.

O momento fletor máximo na viga é

• A. 30 kNm.
• B. 60 kNm.
• C. 90 kNm.
• D. 105 kNm.
• E. 135 kNm.

Um engenheiro civil foi contratado para dimensionar uma laje retangular maciça de concreto armado, com medidas de 8 m por 4 m, e que suporte veículos de peso total menor ou igual a 30 kN. Se suas extremidades forem apoiadas em vigas, e a taxa de armadura em relação ao volume de concreto for de 50 kg/m3, a quantidade mínima de aço a ser utilizada nessa laje é

• A. 240 kg.
• B. 195 kg.
• C. 160 kg.
• D. 128 kg.
• E. 112 kg.

Para o dimensionamento de vigas de concreto armado são levados em consideração os seus níveis de deformação, denominados Estádios. No Estádio III de deformações,

• A. o diagrama de tensão normal é linear ao longo da seção.
• B. as fissuras de tração na flexão no concreto não são visíveis.
• C. as tensões nas fibras mais comprimidas são proporcionais às deformações, correspondendo ao trecho linear do diagrama tensão-deformação do concreto.
• D. o aço e o concreto trabalham juntos para resistir aos esforços de tração.
• E. a fibra mais comprimida do concreto começa a escoar, atingindo a deformação específica de 3,5 ‰.

Para o dimensionamento de estruturas de aço, o espaçamento entre parafusos que ligam uma chapa a um perfil ou a outra chapa, em contato contínuo, em elementos pintados ou não, sujeitos à corrosão, não pode exceder a ____________ vezes a espessura da parte ligada menos espessa, nem a __________ mm. Os valores que preenchem as lacunas são, respectivamente,

• A. 18 ... 220
• B. 24 ... 300
• C. 12 ... 320
• D. 15 ... 350
• E. 20 ... 400
