Questões de Engenharia Civil do ano 2017

Uma das etapas mais importantes da realização de projetos em desenho técnico é a cota. O AutoCAD possibilita cotagens com amplas possibilidades de estilo e edição. O comando DIMALIGNED cria cotas

• A. angulares e contínuas a partir de um segundo ponto da cota anterior.
• B. verticais (y) e horizontais (x), em quatro direções em relação aos pontos de origem de uma linha.
• C. angulares a partir de pontos de coordenadas.
• D. sucessivas a partir de uma linha de base.
• E. lineares alinhadas com a direção formada por dois pontos de uma linha.

Um edifício público com dez pavimentos construído no alinhamento do terreno passará por uma reforma de toda sua fachada externa, com troca do revestimento e impermeabilização da fachada. Sobre as condições adequadas de trabalho nas atividades da indústria da construção, considerando as características do edifício público e a necessidade de realização de serviços sobre o passeio, é obrigatória a construção de

• A. galerias sobre o passeio, com altura interna livre de no mínimo 2,00 m, sendo a obra protegida, em toda a sua extensão, com fechamento por meio de tapume de no mínimo 1,50 m.
• B. galerias sobre o passeio, com altura interna livre de no mínimo 1,80 m, respeitando-se à legislação do Código de Obras Municipal e de trânsito em vigor.
• C. galerias na via pública, devendo neste caso ser sinalizada em toda a sua extensão, por meio de sinais de alerta aos motoristas nos dois extremos e iluminação durante a noite, respeitando-se a legislação do Código de Obras Municipal e de trânsito em vigor.
• D. tapumes sobre o passeio, com altura mínima de 2,00 m em relação ao nível do terreno.
• E. tapumes na via pública, devendo neste caso ser sinalizada em toda a sua extensão, por meio de sinais de alerta aos motoristas nos dois extremos, respeitando-se à legislação do Código de Obras Municipal e com altura mínima de 1,80 m.

Para garantir a acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, os corrimãos em rampas escadas devem ser instalados em ambos os lados. Quando se tratar de degrau isolado, basta uma barra de apoio horizontal ou vertical, com comprimento mínimo de X m e com seu eixo posicionado a Y m de altura do piso. Os valores de X e Y, em metros, são respectivamente:

• A. 0,30 e 0,75
• B. 0,15 e 0,65
• C. 0,20 e 0,70
• D. 0,25 e 0,85
• E. 0,50 e 1,20

Sobre as regras e critérios a serem seguidos por órgãos e entidades da Administração pública federal para a elaboração do orçamento de referência de obras e serviços de engenharia, contratados e executados com recursos dos orçamentos da união, entende-se por custo global de referência o

• A. valor resultante da multiplicação do quantitativo do serviço previsto no orçamento de referência por seu custo unitário de referência.
• B. valor resultante do somatório dos custos totais de referência de todos os serviços necessários à plena execução da obra ou serviço de engenharia.
• C. valor unitário para execução de uma unidade de medida do serviço previsto no orçamento de referência e obtido com base nos sistemas de referência de custos ou pesquisa de mercado.
• D. detalhamento do custo unitário do serviço que expresse a descrição, quantidades, produtividades e custos unitários dos materiais, mão de obra e equipamentos necessários à execução de uma unidade de medida.
• E. valor total da remuneração a ser paga pela Administração pública ao contratado e previsto no ato de celebração do contrato para realização de obra ou serviço de engenharia.

Para o perfil geotécnico abaixo pretende-se construir um edifício comercial com quatro pavimentos. A fundação direta com cota de apoio – 3 m é considerada mais adequada economicamente para o projeto.

A tensão admissível do solo em kPa e a área máxima da sapata em metros quadrados são, respectivamente,

• A. 360 e 4.
• B. 250 e 2.
• C. 200 e 5.
• D. 100 e 5.
• E. 300 e 3.

Para uma camada de solo com tensão admissível de 0,25 MPa, a sapata mais econômica dimensionada para um pilar com carga de 4 000 kN e dimensões 60 cm × 60 cm é:

• A. quadrada de lado igual a 2,0 m.
• B. retangular com lados de comprimento 2,0 m e 3,0 m.
• C. quadrada de lado igual a 4,0 m.
• D. retangular com lados de dimensões 1,0 m e 3,0 m.
• E. quadrada de lado igual a 6,0 m.

No projeto de terraplenagem de uma plataforma horizontal, prevê-se a sobra de 8 400 m³ de solo para utilização em outra obra.

Considerando a sobra de solo prevista, a cota final para a plataforma horizontal, em metros, é de

• A. 20,00.
• B. 23,50.
• C. 22,00.
• D. 18,50.
• E. 24,50.

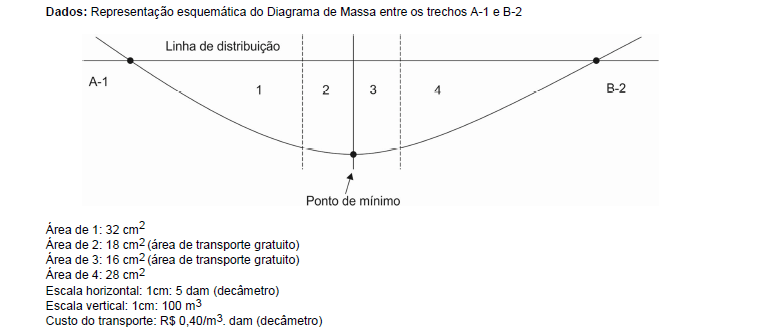

Considere os dados e a figura abaixo.

Para um projeto de terraplenagem o custo total de transporte do trecho A-1 para o trecho B-2 em reais, é

• A. 1.000,00.
• B. 12.000,00.
• C. 1.200,00.
• D. 10.000,00.
• E. 2.400,00.

Sobre os procedimentos mínimos adotados na programação de sondagens de simples reconhecimento na fase de estudos preliminares ou de planejamento de empreendimentos, quando a sondagem atingir rocha ou camada impenetrável à percussão, subjacente ao solo adequado ao suporte da fundação, pode ser nela interrompida. Nos casos de fundações de importância, ou quando as camadas superiores de solo não forem adequadas ao suporte, aconselha-se a verificação da natureza e da continuidade da camada impenetrável. Nestes casos, a profundidade mínima a ser investigada é de

• A. 3,0 m.
• B. 3,5 m.
• C. 5,0 m.
• D. 2,0 m.
• E. 2,5 m.

A sondagem a trado é dada por terminada quando existir a profundidade especificada na programação dos serviços ou quando ocorrerem desmoronamentos sucessivos da parede do furo ou ainda quando o avanço do trado ou ponteira for inferior a

• A. 25 milímetros em 20 minutos de operação contínua de perfuração.
• B. 80 milímetros em 10 minutos de operação contínua de perfuração.
• C. 50 centímetros em 10 minutos de operação contínua de perfuração.
• D. 30 centímetros em 5 minutos de operação contínua de perfuração.
• E. 50 milímetros em 10 minutos de operação contínua de perfuração.
