Questões sobre Fundações

Em relação ao desempenho das fundações de obras de engenharia, assinale a alternativa incorreta.

• A. O fato de uma fundação ter coeficiente de segurança à ruptura não garante que ela tenha um bom desempenho, pois há necessidade de se verificar se os recalques também satisfazem as condições de funcionalidade
• B. Recalque absoluto é definido pelo deslocamento vertical descendente de um elemento de fundação
• C. Solos constituídos por macroporos, às vezes visíveis a olho nu, e onde os grãos são ligados pelos contatos de suas pontas por fraca cimentação são denominados solos colapsíveis
• D. Estacas cravadas em argila rija podem gerar esforços ascendentes em estacas adjacentes já cravadas
• E. Uma pressão importante de ser conhecida do ponto de vista das fundações é a pressão de expansão do solo que pode ser calculada pelo valor da pressão que necessita ser aplicada sobre uma amostra deformada de solo, instalada em um anel de célula de adensamento, de tal sorte que não ocorra sua expansão quando imersa

Durante o dimensionamento de uma viga de concreto armado com seção retangular, tem-se os seguintes dados:

Concreto (Resistência característica à compressão) fck = 20 Mpa.

Aço CA-50.

Altura útil da seção = d = 27 cm.

Posição da linha neutra = x = 12 cm.

Largura da viga = bw = 12 cm.

Coeficiente de minoração do aço = 1,15.

Coeficiente de minoração do concreto = 1,4.

Diante de tais informações assinale a alternativa que apresenta a força total na seção comprimida de concreto, considerando-se o estado limite último.

• A. Aproximadamente 5 tf
• B. Aproximadamente 7 tf
• C. Aproximadamente 10 tf
• D. Aproximadamente 14 tf
• E. Aproximadamente 19 tf

Durante o dimensionamento de uma viga de concreto armado com seção retangular, têm-se os seguintes dados:

Concreto (Resistência característica à compressão) fck = 20 Mpa

Aço CA-50 Altura útil da seção = d = 27 cm

Posição da linha neutra = x = 12 cm

Largura da viga = bw = 12 cm

Coeficiente de minoração do aço = 1,15

Coeficiente de minoração do concreto = 1,4

Diante de tais informações, considerando-se o dimensionamento no estado limite último, assinale a alternativa que apresenta a área mais aproximada da necessária para a armadura longitudinal.

• A. 2,2 cm²
• B. 3,2 cm²
• C. 4,2 cm²
• D. 5,2 cm²
• E. 6,2 cm²

Em relação ao dimensionamento de pilares em concreto armado, abaixo são apresentadas algumas afirmativas referentes às armaduras.

I. A bitola mínima normatizada para as suas armaduras longitudinais é de 10mm.

II. Para um pilar com seção retangular de 15cm por 30cm, a máxima bitola comercial normatizada para armadura longitudinal é de 16mm.

III. A área mínima para armadura longitudinal nos pilares é de 0,4% da área da seção de concreto.

Assinale a alternativa correta.

• A. Está correta a afirmativa I, apenas
• B. Estão corretas as afirmativas I e III, apenas
• C. Está correta a afirmativa III, apenas
• D. Estão corretas as afirmativas I e II, apenas
• E. Estão corretas as afirmativas I, II e III

Em relação ao dimensionamento de pilares em concreto armado, assinale a alternativa correta.

• A. Diferentemente dos pilares em aço, os pilares de concreto armado não necessitam ser analisados quanto à flambagem
• B. Efeitos de 2ª ordem podem ser calculados pelo método do pilar-padrão com rigidez aproximada
• C. No método do pilar padrão com curvatura aproximada, é obrigatório que sejam considerados efeitos de 2ª ordem sempre em ambas as direções de flexão
• D. Para seções de pilares com menor dimensão inferior a 19 cm, deve-se considerar um coeficiente de majoração de carga adicional
• E. Para pilares, há valor mínimo de momento fletor normatizado para ambas as direções

Uma viga bi-apoiada com 6 metros de comprimento está submetida a uma carga distribuída uniforme de 800 kgf/m (já considerado seu peso próprio).

Assinale a alternativa que apresenta o momento fletor máximo aplicado nessa viga.

• A. 36000 kgf*cm
• B. 3,6 tf*m
• C. 14400 kgf*m
• D. 1,44 tf*m
• E. 0,96 tf*cm

Sobre o comportamento de uma viga de concreto armado submetido à flexão simples, assinale a alternativa incorreta.

• A. O momento de dimensionamento influencia na posição da linha neutra
• B. A desvantagem de a viga trabalhar no domínio 2 é a de que o aço não está solicitado ao limite de escoamento, o que torna a peça insegura quanto à possibilidade de ruptura brusca
• C. Se a viga estiver trabalhando no domínio 3, a tensão de tração na armadura é igual à sua tensão de escoamento
• D. Domínio 4 indica encurtamento do concreto de 0,35%
• E. Domínio 3 indica encurtamento do concreto de 0,35%

Uma fundação do tipo radier pode estar localizada na superfície ou enterrada no solo para compensar toda ou parte das cargas aplicadas. Com frequência, elas são descritas como fundações enterradas, pois trabalham como lajes flutuantes quando parte ou todas as cargas oriundas da superestrutura são compensadas através do embutimento. A respeito dos tipos de lajes flutuantes, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Laje enterrada celular: é uma estrutura de concreto em caixão, apoiada em uma escavação a uma profundidade tal que a tensão de sobrecarga removida compensa toda ou parte da tensão aplicada. Lajes enterradas celulares são utilizadas onde há cargas muito elevadas, em espaço subterrâneo, e com uma barreira de água quando apoiadas abaixo do nível do lençol freático.

( ) Laje enterrada compensada: é uma laje de concreto apoiada sobre uma escavação em uma profundidade tal que a tensão de sobrecarga removida compensa total ou parte da tensão aplicada. Este tipo de laje enterrada é usado em estruturas com pavimentos múltiplos ou outras estruturas quando as cargas de pilares são muito grandes e um espaço profundo subterrâneo é necessário. Ao remover a massa de solo para compensar toda ou parte da tensão aplicada, o potencial para ruptura por cisalhamento e recalque excessivo é levemente aumentado.

( ) Laje espessa apoiada sobre um greide: é uma laje de concreto apoiada sobre uma superfície acabada de solo e com aumento de espessura nas regiões de pilares e paredes para melhor resistência do concreto aos esforços de torção. Uso semelhante como para laje apoiada em um greide, mas, neste caso, as cargas dos pilares ou das paredes são maiores, de modo que a espessura da laje sob os pilares e paredes é aumentada para proporcionar a resistência necessária aos esforços de torção.

( ) Laje enterrada com nervuras invertidas: é uma laje de concreto com nervuras alinhadas com os pilares apoiada em uma escavação a uma profundidade tal que a tensão de sobrecarga removida compensa toda ou parte da tensão aplicada. O piso da laje é integrado com a laje enterrada. Em geral são utilizadas em estruturas levemente carregadas.

A sequência está correta em

• A. V, F, F, F.
• B. V, V, F, F.
• C. F, V, V, V.
• D. V, V, V, V.

A estaca é um elemento estrutural longo, instalado no terreno para transferir as cargas estruturais para os solos a uma profundidade significativa abaixo da base da estrutura, que pode ser de aço, concreto, madeira, plástico ou mesmo da combinação destes materiais. A respeito das definições dos termos principais das estacas, relacione adequadamente as colunas a seguir.

1. Estaca concretada “in situ”.

2. Estaca de atrito.

3. Estaca de ponta.

4. Estaca flutuante.

( ) Transfere quase toda a carga da estrutura para o solo na ponta ou na base de uma estaca.

( ) Transfere quase toda a carga da estrutura para o solo por cisalhamento lateral ao longo de um comprimento substancial da estaca.

( ) Estaca por atrito para a qual a resistência de ponta é desconsiderada.

( ) É construída utilizando concreto lançado em um pré-furo.

A sequência está correta em

• A. 3, 2, 4, 1.
• B. 3, 1, 2, 4.
• C. 3, 2, 1, 4.
• D. 4, 1, 3, 2.

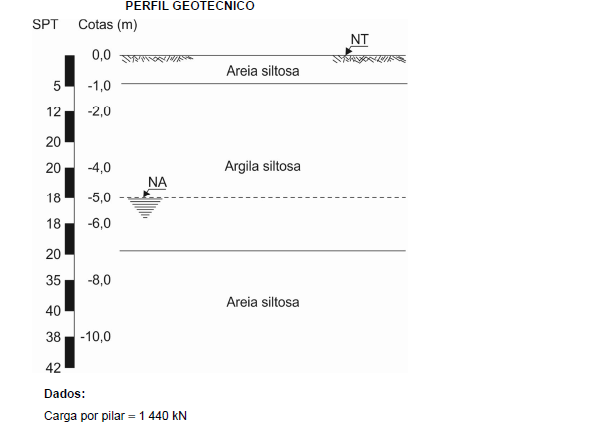

Para o perfil geotécnico abaixo pretende-se construir um edifício comercial com quatro pavimentos. A fundação direta com cota de apoio – 3 m é considerada mais adequada economicamente para o projeto.

A tensão admissível do solo em kPa e a área máxima da sapata em metros quadrados são, respectivamente,

• A. 360 e 4.
• B. 250 e 2.
• C. 200 e 5.
• D. 100 e 5.
• E. 300 e 3.
