Questões sobre Fundações

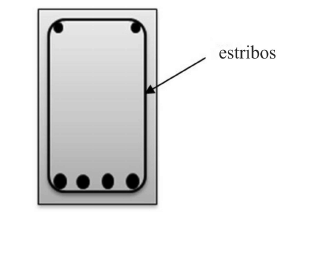

A figura apresentada representa a seção reta de uma viga de concreto biapoiada, de 20 cm de largura e 40 cm de altura, havendo na parte inferior da viga quatro barras de aço CA-50, de 20 mm de diâmetro, e na parte superior duas barras de 5 mm de diâmetro.

Com base na figura e nas informações apresentadas, julgue os itens a seguir considerando que essa viga está sujeita a um carregamento uniformemente distribuído de cima para baixo.

As ferragens dispostas acima da viga tem o objetivo de manter os estribos na posição.

• C. Certo
• E. Errado

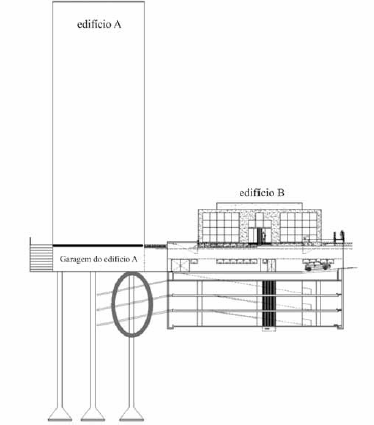

Uma universidade federal pretende construir um edifício administrativo, designado na figura acima como edifício B, que abrigará salas para atenderem à reitoria e será composto de sete pavimentos — três na superfície e quatro no subsolo, tendo esses últimos a finalidade de uso como garagem.

O único terreno disponível para a construção desse edifício é o adjacente ao edifício do hospital universitário, indicado na figura como edifício A, que se constitui de dez pavimentos na superfície e de um pavimento no subsolo, utilizado como garagem de ambulâncias.

O edifício do hospital universitário, construído na década de 60 do século passado, possui fundações profundas do tipo tubulão. O solo do local é constituído de argilas colapsíveis e, nas sondagens realizadas, não foi detectada a presença de lençol freático. As barras de aço do reforço são protegidas por argamassa, injetada por gravidade e aderida às barras ao longo de todo o comprimento, não sendo protendidas. As barras interceptam a primeira linha de tubulões do edifício A.

Com base no croqui e na situação hipotética apresentada acima, julgue os itens subsecutivos.

Nessa situação, a área de fuste nos tubulões será calculada analogamente a um pilar cuja seção de aço seja nula, desprezando-se, normalmente, efeitos de segunda ordem devido à excentricidade da carga, em razão de as fundações estarem enterradas e de haver geralmente vigas de travamento.

• C. Certo
• E. Errado

Uma universidade federal pretende construir um edifício administrativo, designado na figura acima como edifício B, que abrigará salas para atenderem à reitoria e será composto de sete pavimentos — três na superfície e quatro no subsolo, tendo esses últimos a finalidade de uso como garagem.

O único terreno disponível para a construção desse edifício é o adjacente ao edifício do hospital universitário, indicado na figura como edifício A, que se constitui de dez pavimentos na superfície e de um pavimento no subsolo, utilizado como garagem de ambulâncias.

O edifício do hospital universitário, construído na década de 60 do século passado, possui fundações profundas do tipo tubulão. O solo do local é constituído de argilas colapsíveis e, nas sondagens realizadas, não foi detectada a presença de lençol freático. As barras de aço do reforço são protegidas por argamassa, injetada por gravidade e aderida às barras ao longo de todo o comprimento, não sendo protendidas. As barras interceptam a primeira linha de tubulões do edifício A.

Com base no croqui e na situação hipotética apresentada acima, julgue os itens subsecutivos.

Caso, nesse terreno, seja constatada a presença de água, deve-se preferir a utilização de tubulão a ar comprimido ao uso de tubulão a céu aberto, que tem a profundidade limitada ao nível d’água.

• C. Certo
• E. Errado

Uma universidade federal pretende construir um edifício administrativo, designado na figura acima como edifício B, que abrigará salas para atenderem à reitoria e será composto de sete pavimentos — três na superfície e quatro no subsolo, tendo esses últimos a finalidade de uso como garagem.

O único terreno disponível para a construção desse edifício é o adjacente ao edifício do hospital universitário, indicado na figura como edifício A, que se constitui de dez pavimentos na superfície e de um pavimento no subsolo, utilizado como garagem de ambulâncias.

O edifício do hospital universitário, construído na década de 60 do século passado, possui fundações profundas do tipo tubulão. O solo do local é constituído de argilas colapsíveis e, nas sondagens realizadas, não foi detectada a presença de lençol freático. As barras de aço do reforço são protegidas por argamassa, injetada por gravidade e aderida às barras ao longo de todo o comprimento, não sendo protendidas. As barras interceptam a primeira linha de tubulões do edifício A.

Com base no croqui e na situação hipotética apresentada acima, julgue os itens subsecutivos.

A técnica de reforço adotada na solução de engenharia proposta, constituída de inclusões passivas pouco espaçadas com a finalidade de se introduzir resistência à tração e ao cisalhamento no maciço, é conhecida como solo grampeado.

• C. Certo
• E. Errado

Uma universidade federal pretende construir um edifício administrativo, designado na figura acima como edifício B, que abrigará salas para atenderem à reitoria e será composto de sete pavimentos — três na superfície e quatro no subsolo, tendo esses últimos a finalidade de uso como garagem.

O único terreno disponível para a construção desse edifício é o adjacente ao edifício do hospital universitário, indicado na figura como edifício A, que se constitui de dez pavimentos na superfície e de um pavimento no subsolo, utilizado como garagem de ambulâncias.

O edifício do hospital universitário, construído na década de 60 do século passado, possui fundações profundas do tipo tubulão. O solo do local é constituído de argilas colapsíveis e, nas sondagens realizadas, não foi detectada a presença de lençol freático. As barras de aço do reforço são protegidas por argamassa, injetada por gravidade e aderida às barras ao longo de todo o comprimento, não sendo protendidas. As barras interceptam a primeira linha de tubulões do edifício A.

Com base no croqui e na situação hipotética apresentada acima, julgue os itens subsecutivos.

A técnica proposta é contraindicada nessa situação, em face da interceptação das barras de aço nos tubulões e da altura da estrutura de contenção em balanço. O mais indicado é a contenção por meio de cortina de estacas-prancha ou estacas justapostas.

• C. Certo
• E. Errado

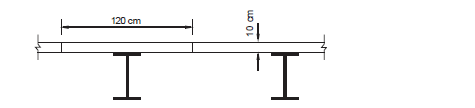

Considere o piso de uma estrutura mista, constituída de vigas de aço MR250 em perfis soldados VS 400 × 58, ligadas por pinos a uma laje maciça de concreto armado com espessura de 10 cm como ilustrado na figura abaixo.

Se a largura efetiva da laje for de 120 cm, o módulo de elasticidade do aço for 200 000 MPa e o módulo de elasticidade secante médio do concreto for 25 000 MPa, para o cálculo das tensões e deformações devidas às cargas de curta duração, a área de concreto a ser considerada nas propriedades geométricas da seção homogeneizada de uma viga intermediária é, em centímetros quadrados,

• A. 600.
• B. 1200.
• C. 900.
• D. 150.
• E. 400.

No dimensionamento das fundações de um pilar de 30 × 30 cm com carga de 1600 kN, considerando a tensão admissível do solo igual a 0,4 MPa, a sapata mais econômica terá forma

• A. retangular de lados 0,50 m e 1,50 m.
• B. quadrada de lado igual a 1 m.
• C. quadrada de lado igual a 1,5 m.
• D. retangular de lados 1,0 m e 1,5 m.
• E. quadrada de lado igual a 2 m.

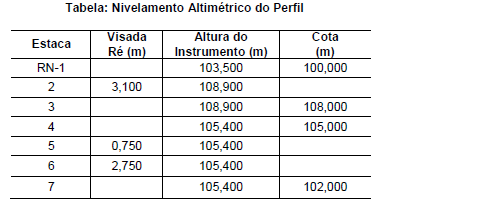

Considere, abaixo, a tabela de nivelamento altimétrico do perfil entre as estacas 1 e 7.

As cotas das estacas 2, 5 e 6 são, em metros, respectivamente:

• A. 105,400; 104,000 e 102,350.
• B. 105,800; 104,650 e 102,650.
• C. 106,000; 103,500 e 102,850.
• D. 106,200; 103,250 e 102,250.
• E. 105,250; 102,750 e 102,500.

Os muros de arrimo de concreto armado isolados, corridos ou contínuos de perfil L são utilizados para alturas de até

• A. 6 m.
• B. 4 m.
• C. 2 m.
• D. 12 m.
• E. 9 m.

A respeito da terminologia, dos tipos e do projeto dos telhados, julgue os itens a seguir. Lanternim é uma solução empregada em galpões quando a iluminação e a ventilação trazidas pelas janelas forem consideradas insuficientes.

• C. Certo
• E. Errado
