Questões sobre Geral

A figura a seguir mostra um projeto para um pavilhão de salas de aula de uma escola. Com a previsão de construção de uma sala para vídeos, como a sala indicada por II, e outra para depósito, como a indicada por V, algumas salas perderam a forma normal retangular. A figura a seguir mostra a disposição das salas de I a VI, que serão acessadas por corredores.

Os segmentos AD, EH e IL são paralelos entre si; o lado DI é perpendicular a AD, a EH e a IL. Algumas medidas são: AD = 20 m; DE = 8 m; e EI = 4 m. Os ângulos BCJ e CBK são iguais a 60°.

Tendo como referência a figura apresentada e as medidas fornecidas, julgue os itens que se seguem.

O projeto poderá ser executado de acordo com a figura se prever que a medida de BC seja igual a 10 m.

• C. Certo
• E. Errado

A execução das estruturas de concreto deve ser cuidadosa, a fim de que as dimensões, a forma e a posição das peças e as dimensões e posição da armadura obedeçam às indicações do projeto com a maior precisão possível. A tolerância dimensional, em milímetros, para o comprimento de vigas justapostas com 6 m de comprimento, é

• A. ± 25.
• B. ± 5.
• C. ± 15.
• D. ± 20.
• E. ± 10.

Considere que, na estrutura apresentada na figura 19A1AAA, foram utilizados vínculos de segundo gênero nos pontos A, B e D, e um vínculo de primeiro gênero no ponto C. Nessa situação, essa estrutura classifica-se como

• A. hiperestática, com um grau de hiperestaticidade.
• B. isostática.
• C. hipostática, com dois graus de liberdade não restritos.
• D. hiperestática, com dois graus de hiperestaticidade.
• E. hipostática, com um grau de liberdade não restrito.

Considerando-se a estrutura apresentada na figura 19A1AAA, é correto afirmar que

• A. a barra FG apresenta esforço normal nulo.
• B. o esforço cortante ao longo da barra AD é igual a 5 kN, em módulo.
• C. a barra BF está tracionada.
• D. o esforço cortante na barra CG é de 9,2 kN, em módulo.
• E. o diagrama de momento fletor nas barras DE e EF são parabólicos.

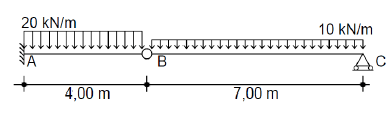

Considerando o modelo estrutural da viga Gerber apresentado na figura a seguir, o momento fletor no ponto A é:

• A. -135 kN.m (menos cento e trinta e cinco quilonewton metro).
• B. - 75 kN.m (menos setenta e cinco quilonewton metro).
• C. -300 kN.m (menos trezentos quilonewton metro).
• D. -110 kN.m (menos cento e dez quilonewton metro).
• E. -160 kN.m (menos cento e sessenta quilonewton metro).

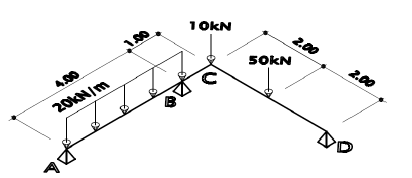

Grelhas são estruturas planas submetidas a carregamento perpendicular ao seu plano. Na construção civil, este tipo de sistema estrutural é composto por um sistema de vigas que se interceptam. Considerando modelo estrutural da grelha a seguir, a reação de apoio no ponto B é:

• A. 75,00 kN (setenta e cinco quilonewton).
• B. 45,25 kN (quarenta e cinco virgula vinte e cinco quilonewton).
• C. 71,75 kN (setenta e um virgula setenta e cinco quilonewton).
• D. 92,25 kN (noventa e dois virgula vinte e cinco quilonewton).
• E. 83,75 kN (oitenta e três virgula setenta e cinco quilonewton).

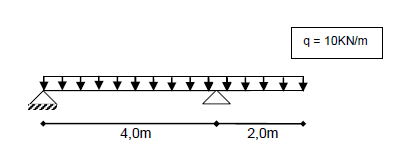

A viga a seguir, simplesmente apoiada está submetida a uma carga uniformemente distribuída.

Indique a alternativa que mostre o valor dos momentos fletores máximos.

• A. 20KN.m e – 10KN.m.
• B. 12,5 Kn.m e – 20Kn.m.
• C. 15KN.m e – 15KN.m.
• D. 10KN.m e – 20KN.m.
• E. 20Kn.m e – 15KN.m.

O terminal que opera com mais de um modal de transporte, com conhecimentos de carga separados para cada modalidade, classifica-se como

• A. intermodal.
• B. intermediário.
• C. de ponta.
• D. unimodal.
• E. multimodal.

Conforme a figura abaixo, analise as afirmações a seguir.

I. A figura acima pode ser a representação gráfica de um Diagrama de Momento Fletor de uma carga distribuída.

II. A figura acima pode ser a representação gráfica de um Diagrama de Momento Fletor de uma carga concentrada.

III. A figura acima pode ser a representação gráfica de um Diagrama de Esforço Cortante de uma carga concentrada.

• A. Apenas a afirmativa I está correta.
• B. Apenas a afirmativa III está correta.
• C. As afirmativas I e III estão corretas.
• D. As afirmativas I e II estão corretas.
• E. Apenas a afirmativa II está correta.

Considere um sistema onde os apoios estão nas extremidades da viga, tendo uma carga uniformemente distribuída.

Considerando as duas situações hipotéticas abaixo, assinale a alternativa correta.

Primeira Situação: Duplicarmos a carga distribuída.

Segunda Situação: Mantemos a mesma carga distribuída e incluímos uma carga concentrada, com valor em módulo, igual ao total de carga distribuída e localizada exatamente no centro do vão.

• A. O momento fletor máximo será exatamente igual nas duas situações.
• B. O momento fletor máximo, na segunda situação, será o dobro em relação a primeira situação.
• C. As reações, nos apoios, serão 50% maiores na segunda situação.
• D. O momento fletor máximo, na segunda situação, terá seu valor acrescido em 50%, em relação à primeira situação.
• E. O diagrama de esforço cortante terá a mesma representação gráfica nas duas situações.
