Questões sobre Hidráulica e Hidrologia

“Costuma-se designar por condutores os tubos que conduzem as águas pluviais dos telhados, terraços e áreas abertas às caixas de areia, a partir de onde as águas são conduzidas a(ao) _________________________. Esses coletores, _________________________, são chamados de águas ________________. O local de lançamento pode ser um coletor público, uma galeria de águas pluviais, uma caixa de ralo na via pública, ____________________.” Em relação aos condutores de águas pluviais, assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

• A. um local qualquer / quando de diâmetro pequeno / pluviais / um canal ou rio
• B. local de lançamento por coletores / sempre de grande diâmetro / pluviais / um canal ou rio
• C. local de lançamento por coletores / quando de diâmetro pequeno / fluviais / um canal ou rio
• D. local de lançamento por coletores / quando de diâmetro pequeno / pluviais / um canal ou rio
• E. local de lançamento por coletores / quando de diâmetro pequeno / pluviais / exceto um canal ou rio

Para o esgotamento das águas pluviais de uma área de contribuição de 200 m2 em local com intensidade pluviométrica de 120 mm/h, a vazão de projeto, em litros por minutos (l/min), será de

• A. 500.
• B. 450.
• C. 400.
• D. 350.
• E. 330.

No que se refere a hidráulica e hidrologia aplicadas, assinale a opção correta.

• A.

  A equação de Darcy-Weisbach é uma das mais utilizadas para o dimensionamento de tubulações de seção circular com condução de fluidos sob pressão. Para sua utilização, em seções não circulares sob pressão, basta substituir o diâmetro (D) pelo diâmetro hidráulico (Dh) dado pelo raio hidráulico da seção dividido por quatro.

• B.

  Quando a canalização fica acima da linha de carga absoluta (LCA), mas abaixo do plano de carga efetivo (PCE), a vazão fornecida é superior à vazão que ocorre quando a canalização passa acima da linha de carga efetiva (LCE), mas abaixo da LCA e do PCE.

• C.

  No escoamento permanente e uniforme, em canais de geometria circular, a seção molhada que corresponde à máxima velocidade do fluido não é a seção de máxima vazão.

• D.

  Em canal retangular, quando a declividade de fundo for maior que a declividade crítica, o escoamento uniforme é dito subcrítico e, quando é menor, é denominado supercrítico.

• E.

  O raio hidráulico é obtido pela relação entre o perímetro da seção em contato com o fluido e a área da seção ocupada pelo fluido e, no caso de tubulação de seção circular sob pressão, equivale ao diâmetro dividido por quatro.

Acerca de instalações prediais hidráulicas e sanitárias, julgue os itens que se seguem.

O extravasor do reservatório de água, mais conhecido como ladrão, deve estar situado na parte superior do reservatório, sem registro instalado, para permitir o escoamento livre da água.

• C. Certo
• E. Errado

Ainda com relação a hidráulica e hidrologia aplicadas, assinale a opção correta.

• A.

  A capacidade de infiltração em uma bacia engloba a precipitação, o escoamento superficial, a interceptação e o armazenamento nas depressões, em que, quanto menor for a área da bacia, maior será o erro produzido pelo retardamento, devido aos dois últimos componentes da hidrógrafa.

• B.

  Na estimativa do hidrograma de projeto com base na precipitação, em qualquer tamanho de bacia hidrográfica, para que a distribuição espacial e temporal da precipitação média não crie tendenciosidade no escoamento, deve-se sempre discretizá-la em sub-bacias menores, independentemente das condições da bacia.

• C.

  O índice de compacidade varia com a forma da bacia; assim, quanto menor for esse índice, mais irregular é a bacia; quando o valor máximo do índice for igual a um, maior a tendência de ocorrerem enchentes.

• D.

  O método de Muskingum, método hidráulico para determinação da propagação de enchentes em rios e canais, faz uso de equações diferenciais do movimento variado em canais, bem como da equação da continuidade.

• E.

  Os diagramas unitários sintéticos, desenvolvidos com base em dados de algumas bacias que possuem dados históricos, são utilizados quando não existem dados que permitam estabelecer o hidrograma unitário (HU). Os métodos de determinação do HU baseiam-se no valor de algumas abcissas, como tempo de pico e tempo-base e nas ordenadas, como a vazão de pico.

Acerca de instalações prediais hidráulicas e sanitárias, julgue os itens que se seguem.

Cavitação é o fenômeno que ocorre nas redes de esgoto, causado pelo acionamento da descarga com o reservatório vazio.

• C. Certo
• E. Errado

A propósito de hidráulica e hidrologia aplicadas ao saneamento, assinale a opção correta.

• A.

  A declividade de instalação do coletor de esgoto deve ser a mínima possível em terreno plano ou ter elevação de montante para jusante, já que a profundidade do coletor de esgoto aumenta ao longo do trecho.

• B.

  O nível de entrada do medidor de vazão hidráulico do tipo Parshall deve ser equiparado ao nível do fundo do canal de condução de esgoto, onde deve ser colocada grade ou desarenador para manter a velocidade inalterada.

• C.

  Para que não se produza um remanso nos coletores afluentes aos poços de visita, é necessário que o nível da água do coletor de jusante fique situado na mesma cota do maior valor dos níveis de água considerados nos coletores de montante.

• D.

  No escoamento livre, quando a declividade da canalização for maior que a declividade crítica para o tirante inicial constante, haverá aumento da vazão e da velocidade, com redução da altura da lâmina de água a jusante do início do escoamento.

• E.

  Os coletores de esgoto sanitário, quando dimensionados para funcionar como condutos livres, devem ficar em regime de escoamento permanente e podem, eventualmente, ser uniformes, sendo o valor máximo da lâmina da água para a vazão final igual ou inferior a 75% do diâmetro do coletor circular calculado.

Acerca de instalações prediais hidráulicas e sanitárias, julgue os itens que se seguem.

No sistema direto de distribuição de água, a alimentação da rede interna de distribuição do prédio é feita pela ação da gravidade, por meio de reservatórios superiores.

• C. Certo
• E. Errado

Ainda a respeito de hidráulica e hidrologia aplicadas ao saneamento, assinale a opção correta.

• A.

  O sistema coletivo de afastamento de esgoto sanitário pode ser constituído por traçado tipo leque, radial e perpendicular; com exceção do primeiro, os demais podem ser utilizados para cidades com topografia acidentada.

• B.

  O traçado da rede de esgoto deve ser executado em planta na escala de 1:20.000, com curvas de nível de metro em metro, e o poço de visita deve ser previsto nas cabeceiras de rede, nos cruzamentos, nas mudanças de direção e de diâmetro e a cada 200 metros.

• C.

  A rede coletora do tipo unitário utiliza apenas uma tubulação para receber os esgotos sanitários e as água pluviais, sendo, portanto, menos trabalhosa a elaboração do projeto para esse tipo de rede, uma vez que a previsão das vazões de esgoto sanitário e de águas pluviais é facilmente obtida.

• D.

  Em geral, no pré-dimensionamento de grandes condutos, é suficiente a obtenção dos hidrogramas de cada trecho mediante a simples adição das contribuições afluentes às vazões do hidrograma de montante defasadas pelos tempos de percursos.

• E.

  No dimensionamento de interceptores de esgoto sanitário, não é possível utilizar a mesma técnica para avaliação dos efeitos produzidos em rios e reservatórios, que distingue a variação afluente da vazão denominada flow routing (escoamento de enchente).

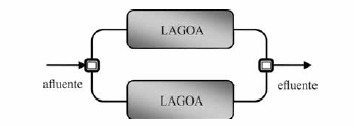

No que se refere ao sistema de lagoas de estabilização, representado na figura acima, julgue os itens a seguir.

Em regiões com evaporação intensa ou com grande permeabilidade do terreno, as lagoas podem funcionar sem efluente.

• C. Certo
• E. Errado
