Questões sobre Hidráulica e Hidrologia

Para o dimensionamento de rede de drenagem pluvial, os estudos hidrológicos, com base em dados estatísticos e no cálculo das probabilidades, permitiram o estabelecimento de uma equação geral das chuvas ou fórmulas de intensidade-frequência-duração que é:

De acordo com a equação anterior, marque V para as afirmativas verdadeiras e F para as falsas.

( ) i é a intensidade de precipitação em mm (altura de água).

( ) T é o período de recorrência ou intervalo em anos.

( ) t é a duração da precipitação após um ciclo de estiagem completa.

( ) K, a, b e c são parâmetros relativos às unidades empregadas e próprias do regime pluviométrico local.

A sequência está correta em

• A. F, F, F, F.
• B. F, V, F, V.
• C. F, V, V, V.
• D. V, V, V, V.

Conforme a existência ou não de uma separação perfeitamente definida entre a rede pública e a rede interna do prédio, classificam-se os sistemas de abastecimento em, EXCETO:

• A. Misto.
• B. Direto.
• C. Indireto.
• D. Cartesiano direto.

Com relação aos detalhes construtivos que devem constar de um projeto executivo de impermeabilização, assinale V para a afirmativa verdadeira e F para a falsa.

( ) A inclinação do substrato das áreas horizontais externas deve ser de no mínimo 0,5% em direção aos coletores de água.

( ) A impermeabilização dos pisos deve ser estendida nas paredes até uma altura mínima de 20 cm acima do nível do piso acabado ou 10 cm do nível máximo que a água pode atingir.

( ) As tubulações hidráulica, elétrica, de gás e outras que passam paralelamente sobre a laje devem ser executadas sob a impermeabilização e nunca sobre ela.

As afirmativas são, respectivamente,

• A. F – V – F.
• B. F – V – V.
• C. V – F – F.
• D. V – V – F.
• E. F – F – V.

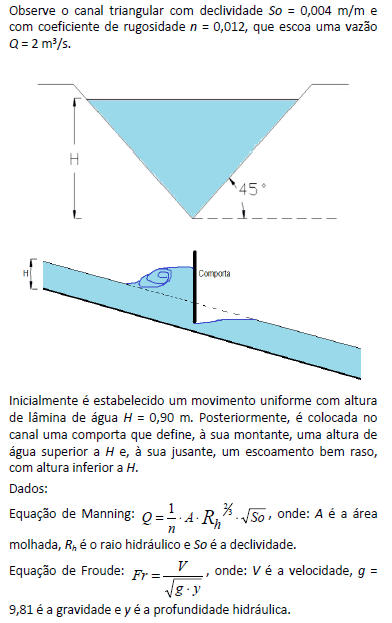

Os regimes de escoamento antes da colocação da comporta e imediatamente à jusante da comporta, após a colocação desta, são, respectivamente,

• A. subcrítico e subcrítico.
• B. subcrítico e supercrítico.
• C. subcrítico e crítico.
• D. supercrítico e subcrítico.
• E. supercrítico e supercrítico.

Nas lagoas facultativas primária e secundária há frações sedimentáveis e solúveis que, em porcentagem, representam:

• A. Lagoa primária 60% solúvel e 40% deposita-se no fundo da lagoa.
• B. Lagoa primária 40% solúvel e 60% deposita-se no fundo da lagoa.
• C. Lagoa secundária 45 a 50% solúvel e cerca de 50 a 65% deposita-se no fundo da lagoa.
• D. Lagoa secundária 10 a 15% solúvel e cerca de 85 a 90% deposita-se no fundo da lagoa.

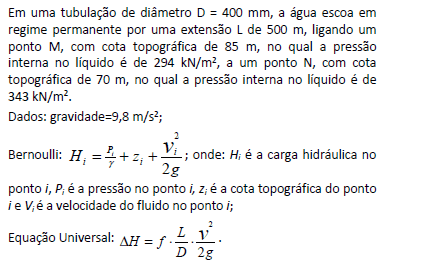

Sabendo que o peso específico da água é de 9,8 kN/m3 e que a vazão é de 0,13823 m3/s, assinale a opção que indica o fator de atrito da tubulação.

• A. 0,0391
• B. 0,0543
• C. 0,0825
• D. 0,1296
• E. 0,1632

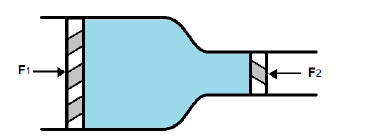

A figura a seguir mostra uma tubulação horizontal, rigidamente fixada em todo seu comprimento, que possui uma contração de um diâmetro de 0,4 m para um diâmetro de 0,1 m. Nas laterais da tubulação foram colocados pistões e o espaço entre eles foi preenchido com água.

Desprezando o atrito, o valor da força F1 a ser aplicada ao pistão da tubulação mais larga, com o objetivo de equilibrar uma força F2 de 80 N aplicada ao pistão mais estreito, é de

• A. 20 N
• B. 160 N
• C. 320 N
• D. 640 N
• E. 1280 N

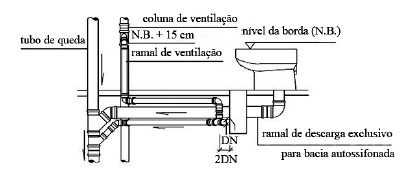

A figura precedente mostra um projeto de execução de sistemas prediais de esgoto sanitário. Nessa figura, quanto ao tipo de ligação da coluna de ventilação aos demais componentes do sistema de ventilação ou do sistema de esgoto sanitário, observa-se

• A. dispensa de ventilação de ramal de descarga de bacia sanitária.
• B. ligação de ramal de ventilação, pela impossibilidade de ventilação do ramal de descarga.
• C. ligação de ventilação em tubulação vertical.
• D. ventilação em circuito.
• E. ligação de ramal de ventilação a uma tubulação horizontal.

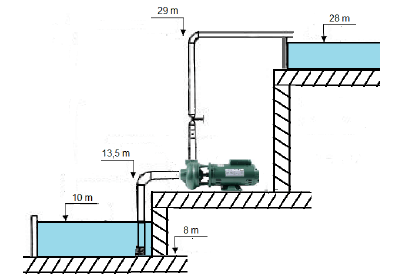

A figura a seguir mostra as cotas, relacionadas a um Datum local, de alguns pontos do projeto de uma estação de bombeamento.

 Sabendo que as perdas na sucção são de 0,6 m e que as perdas no recalque são de 2,2 m, a altura manométrica total, em m, para dimensionamento da bomba é de

• A. 20,8.
• B. 21,8.
• C. 22,8.
• D. 23,8.
• E. 24,8.

Para o projeto e o dimensionamento de redes de esgoto pelo sistema separador absoluto, é necessário determinar, EXCETO:

• A. Os diâmetros dos tubos de cada trecho.
• B. O comprimento de cada trecho da rede.
• C. As vazões que podem se escoar pelas seções de cada trecho.
• D. As cotas topográficas em que serão assentados os coletores, isto é, a profundidade em que ficará cada coletor no terreno, em cada ponto da rede (perfis dos coletores relativamente aos perfis das ruas).
