Questões sobre Projeto e Execução de Edificações

• A.

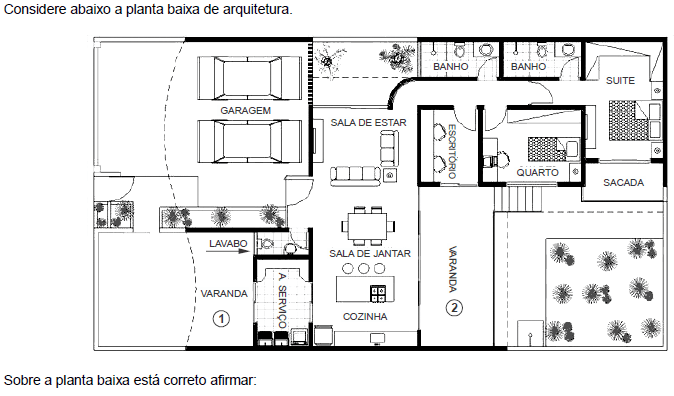

  O acesso ao andar superior é feito pela sala.

• B.

  Em cada banheiro está indicado um bidê e uma bacia sanitária.

• C.

  A varanda 1 está 20 cm mais baixa que a parte interna da casa.

• D.

  O lavabo tem um lavatório, um chuveiro e uma bacia sanitária.

• E.

  Na área de serviço estão instalados dois tanques e uma máquina de lavar.

Observe atentamente a figura ao lado. A mesma representa uma folha de papel A3, na qual está grafa uma linha, utilizada no desenho técnico arquitetônico.

Sobre as dimensões dessa folha de papel e sobre a linha arquitetônica desenhada sobre ele, pode-se afirmar que

• A.

  A medida de X = 420mm, a medida de Y = 595mm e a linha desenhada no papel representa uma “linha de corte”.

• B.

  A medida de X = 297mm, a medida de Y = 420mm e a linha desenhada no papel representa uma linha indicativa de “linha de corte”.

• C.

  A medida de X = 594mm, a medida de Y = 841mm e a linha desenhada no papel representa uma “aresta e cotorno não visíveis”.

• D.

  A medida de X = 297mm, a medida de Y = 420mm e a linha desenhada no papel representa uma linha indicativa de “eixo de simetria”.

• E.

  A medida de X = 420mm, a medida de Y = 595mm e a linha desenhada no papel representa uma linha indicativa de “eixo de simetria”.

No assentamento de uma canalização de ferro dúctil até 100 mm em declive, a fixação deve ser feita

• A.

  por meio de um colar equipado com proteção de elastômero sobre suporte para a centragem adequados às necessidades de tração.

• B.

  centrando e guiando cada elemento dentro do tubo camisa, travando, em seguida, os elementos entre si para tracionar o conjunto.

• C.

  moldando blocos de concreto para apoio de cada tubo ou moldando blocos de concreto na cabeceira de um trecho travado.

• D.

  apoiada sobre cama de solo cimento, compactado e com caimento de 2% em sentido montante.

• E.

  em função do diâmetro do tubo e da bolsa e, eventualmente, dos contra-flanges de travamento.

Observe a figura seguinte, constante em uma planta arquitetônica de uma edificação. A figura representa

• A.

  uma janela basculante.

• B.

  uma janela de abertura máximo-ar.

• C.

  uma janela pivotante.

• D.

  uma janela com abertura tipo “guilhotina”.

• E.

  uma janela pivotante, com bandeirola

Acerca de aspectos referentes à cobertura de edificações, assinale a opção correta.

• A.

  A telha colonial requer inclinação menor que a telha de fibrocimento.

• B.

  As telhas de cerâmica apoiam-se diretamente nas terças ou madres.

• C.

  Sambladuras são entalhes que propiciam melhor ligação entre as peças de madeira do telhado.

• D.

  Ponto do telhado é a parte mais baixa da tesoura, situado no centro do banzo inferior.

• E.

  Frechal consiste na peça de madeira que interliga as tesouras do telhado pela parte superior.

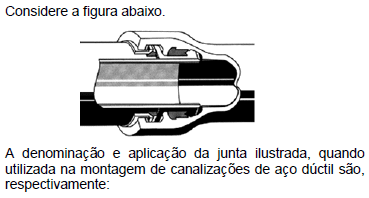

• A.

  Junta Travada Externa (JTE) − utilizada em conexões com bolsas, permitindo a remoção do sobremetal e acabamento.

• B.

  Junta com Flanges − utilizada na montagem de canalizações autoancoradas, eliminando a necessidade do uso de blocos de ancoragem.

• C.

  Junta Travada Interna − JTI − estabelece precisão de montagem e também a possibilidade de montagem e desmontagem da linha.

• D.

  Junta Mecânica − JM − permite a montagem de canalizações autoancoradas, onde o travamento sucessivo transfere os esforços axiais para o terreno.

• E.

  Junta Pamlock (JPK) − com sistema de travamento especialmente desenvolvido para grandes diâmetros.

Saliência de alvenaria na qual é fixado o marco ou grade de portas e de janelas

• A.

  Boneca

• B.

  Caixilho

• C.

  Chumbador

• D.

  Empena

• E.

  Perna

Em edificações, a combinação entre boas técnicas construtivas e especificações corretas de materiais propicia a execução de obras de qualidade. A respeito desse assunto, assinale a opção correta.

• A.

  O nível de bolha é utilizado para verificar o caimento de pisos molhados. Se o caimento estiver correto, a bolha de ar deverá subir, seguindo o sentido contrário ao do ralo.

• B.

  Em função de suas características higroscópicas, o gesso é apropriado para ser utilizado em acabamentos interiores ou exteriores.

• C.

  O piso de granilito dispensa juntas de dilatação devido a sua flexibilidade, mesmo se for aplicado em grandes áreas.

• D.

  Os pisos classe 1, classificados de acordo com sua capacidade de resistência à abrasão, suportam maior intensidade de tráfego.

• E.

  Em paredes de alvenaria, nos casos em que não se emprega massa única, o emboço deve ser aplicado sobre o reboco, a fim de garantir acabamento refinado.

Na etapa de concretagem, tendo em vista os critérios estabelecidos em norma, para o adensamento do concreto, após o seu lançamento, deve-se

• A.

  lançar o concreto em camadas de, no máximo 50 cm, ou em camadas compatíveis com o comprimento do vibrador de imersão.

• B.

  introduzir a agulha do vibrador no centro da massa de concreto lançada, deixando que vibre até que o concreto fique fluido.

• C.

  deixar o vibrador num mesmo ponto, por um intervalo de tempo entre 45 e 120 segundos.

• D.

  desligar o vibrador quando este ainda estiver imerso no concreto.

• E.

  encostar, ocasionalmente, o vibrador na armadura, para que se promova a aderência entre a barra e o concreto.

No programa AutoCAD® para editar uma Polyline usa-se o comando:

• A.

  PolyEdit.

• B.

  LineEdit.

• C.

  EditPoly.

• D.

  Pedit.
