Questões sobre Projeto e Execução de Edificações

Acerca da execução do desenho topográfico, julgue os próximos itens.

Se uma poligonal fechada estiver representada no AutoCAD por uma polilinha, ao se utilizar o comando AREA, seguido da opção OBJECT e da seleção da poligonal, a área da região limitada pela poligonal e o perímetro da poligonal serão automaticamente calculados.

• C. Certo
• E. Errado

Acerca da execução do desenho topográfico, julgue os próximos itens.

Considerando-se o erro de graficismo, explicitado na NBR 13.133/1994, da ABNT, a menor escala admissível para se representar uma dimensão linear de 1m seria a de 1:10.000.

• C. Certo
• E. Errado

• A.

  ARRAY

• B.

  COPY

• C.

  MULTILINE

• D.

  OFFSET

• E.

  ROTATE

O comando donut do AutoCAD desenha

• A.

  um círculo

• B.

  um retângulo

• C.

  elipses ou arcos elípticos

• D.

  coroas circulares ou círculos preenchidos

• E.

  pontos ou blocos sobre um objeto com espaçamento definido

• A.



• B.



• C.



• D.



• E.



Para a instalação de um determinado equipamento, será necessário criar uma base de concreto de 2 m x 2 m, com 20 cm de altura, acima do piso do galpão, que está na cota + 0,30 m.

O símbolo que deve ser usado, em planta, dentro do quadrado que representa a base de concreto, é

• A.



• B.



• C.



• D.



• E.



• A.

  3dswivel

• B.

  3dclip

• C.

  dview

• D.

  hide

• E.

  erase

Em alguns projetos, é necessário conhecer as propriedades de alguma seção transversal de vigas, como centroide ou momento de inércia, por exemplo.

No AutoCAD, o comando que calcula propriedades relativas à massa dos objetos selecionados (uma região ou um sólido) é

• A.

  area

• B.

  dist

• C.

  setvar

• D.

  status

• E.

  massprop

• A.

  Extrude

• B.

  Union

• C.

  Revolve

• D.

  Pyramid

• E.

  Cylinder

• A.

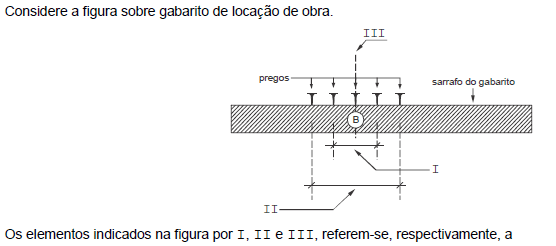

  largura do elemento estrutural, largura da forma do elemento estrutural e linha de centro do elemento estrutural.

• B.

  espessura da alvenaria com revestimento para paredes internas, espessura da alvenaria para paredes externas e linha do fio de prumo.

• C.

  espessura da alvenaria sem revestimento, largura da vala a ser escavada e eixo do elemento construtivo.

• D.

  nível da parede interna, alinhamento da estrutura da alvenaria e altura da fundação.

• E.

  espessura da alvenaria sem revestimento, espessura da alvenaria com revestimento e eixo de nível do cavalete.
