Questões sobre Projeto e Execução de Edificações

Considere: Esse tipo de arquivo é um protótipo que guarda as configurações de layers, textos, cotas e até mesmo desenhos que são frequentemente utilizados. Trata-se de um formato similar ao dwg, a diferença é que serve para que inicie um projeto com base em si, sem que o arquivo original seja alterado. Tem como vantagem poder utilizar configurações padronizadas sem a necessidade de criá-las sempre que iniciar um novo desenho. Em software AutoCAD, a descrição refere-se a arquivo

• A. template, extensão .dwt
• B.

  temporary, extensão .dtw

• C.

  temp, extensão .tmp

• D.

  temporary, extensão .dwy

• E.

  base, extensão .dwb

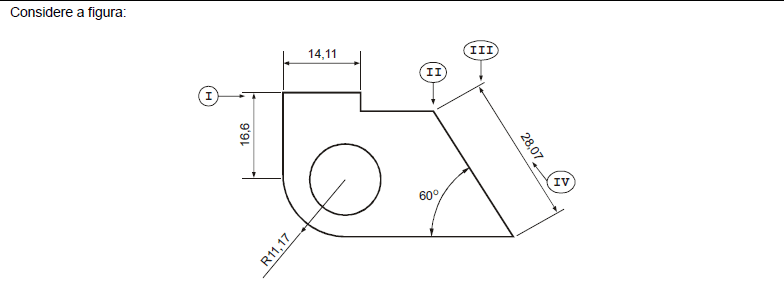

No software AutoCAD, antes de cotar um desenho, faz-se necessário ajustar a configuração das cotas no que se refere a limites de cotas e medidas das linhas, entre outras. De acordo com a caixa de diálogo aberta com o comando Dimension Style, em software tipo CAD, os itens I, II, III e IV são chamados, respectivamente, de

• A.

  Arrowheads, Extend beyond dim lines, Offset from origin e Offset from dim line.

• B.

  Arrowheads, Offset from origin, Extend beyond dim lines e Offset from dim line.

• C.

  Extend beyond dim lines, Offset from origin, Offset from dim line e Arrowheads.

• D.

  Arrowheads, Offset from dim line, Extend beyond dim lines e Offset from origin.

• E.

  Arrowheads, Extend beyond dim lines, Offset from dim line e Offset from origin.

Um desenhista projetista recebeu de seu cliente a informação de que o terreno em que pretende construir é retangular e mede

50 × 100 metros. Antes de realizar os estudos para mostrar ao cliente, o desenhista projetista consultou o Departamento de

I. Taxa de Ocupação de 60%.

II. Coeficiente de Aproveitamento igual a 2.

III. Gabarito de altura máxima sem limite.

• A.

  quatro pavimentos de 2.500 m2 cada um.

• B.

  três pavimentos com 3.500 m2 cada um.

• C.

  três pavimentos com 3.000 m2 cada um.

• D.

  quatro pavimentos com 3.000 m2 cada um.

• E.

  dois pavimentos com 3.000 m2 cada um.

No software AutoCAD, os comandos são distribuídos e classificados de acordo com sua função. São comandos de visualização, formatação, desenho e modificação, respectivamente,

• A.

  Zoom, Chamfer, Arc e Erase.

• B.

  Zoom, Join, Arc e Erase.

• C.

  Pan, Join, Scale e Trim.

• D.

  Pan, Layer, Scale e Trim.

• E.

  Zoom, Layer, Hatch e Break.

Sobre a utilização do software AutoCAD, é INCORRETO afirmar:

• A.

  O comando PURGE é utilizado apenas para edição de desenhos em 3D.

• B.

  O comando QLEADER cria setas de chamada para comentar algo. Podem ser alterarados o estilo e as dimensões da seta nas propriedades da entidade.

• C.

  A tecla F3 permite ligar e desligar o OBJECT SNAP.

• D.

  A tecla F8 permite ligar e desligar o ORTHO.

• E.

  O comando DIST informa a distância entre dois pontos.

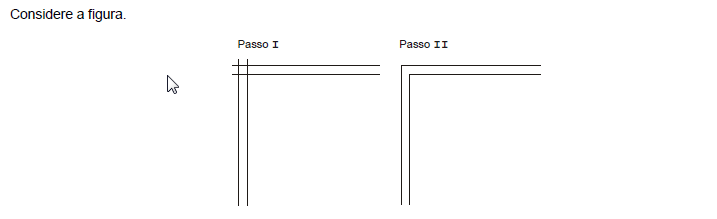

Para se chegar ao passo II, a partir do passo I, o comando do AutoCAD que NÃO atinge o esperado é:

• A.

  CHAMFER.

• B.

  OFFSET.

• C.

  FILLET.

• D.

  TRIM.

• E.

  STRETCH.

Em uma construção existe um equipamento que faz o transporte vertical de materiais que se compõe de um tambor, de raio “r”, ao qual é enrolada uma corda ou cabo. Ao tambor é dado um movimento de rotação por intermédio de um braço de raio “R”, sendo o guincho deste equipamento aperfeiçoado, ao qual se junta um sistema de engrenagens para diminuir o esforço de levantamento de cargas. Este equipamento pode ser o guincho ou:

• A.

  sarilho;

• B.

  roldanas;

• C.

  eslinga;

• D.

  grua;

• E.

  talha.

A etapa seguinte à definição da espessura do revestimento, consistindo na fixação de cacos cerâmicos, com a mesma argamassa utilizada para o revestimento, em pontos específicos e respeitando a espessura definida é denominada:

• A.

  Sarrafeamento.

• B.

  Desempeno.

• C.

  Camurçamento.

• D.

  Taliscamento.

• E.

  Fissuração.

Para medir dimensões de peças mecânicas, são muito utilizados os paquímetros e os micrômetros. Em relação a esses instrumentos de medição, considere as seguintes afirmativas:

1. Paquímetros alcançam maior grau de precisão do que micrômetros.

2. É possível medir a profundidade de um furo cego utilizando-se um paquímetro de orelha.

3. Não é possível fazer medições de diâmetros internos com micrômetros.

4. Com um paquímetro de orelha é possível medir a largura, o comprimento e a profundidade do rasgo de chaveta de um eixo.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 1 é verdadeira.

• B.

  Somente as afirmativas 1 e 3 são verdadeiras.

• C.

  Somente as afirmativas 2, 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 2 e 4 são verdadeiras.

• E.

  Somente as afirmativas 3 e 4 são verdadeiras.

De acordo com o Sistema Internacional de Unidades (SI), a unidade de comprimento é o metro (m). No entanto, para conseguir elevados níveis de precisão dimensionais, muitas vezes necessários para a construção de máquinas, a tecnologia mecânica utiliza uma fração muito pequena do metro, ou seja, micrometro (mm). Sendo assim, 1 mm equivale a:

• A.

  um milésimo do metro.

• B.

  um milésimo do milímetro.

• C.

  0,000 000 001 m.

• D.

  um milésimo do centímetro.

• E.

  10^-6 mm.
