Questões sobre Projeto e Execução de Edificações

Para cobrir a área retangular construída de 10 m por 19 m com um telhado em duas águas, cumeeira no sentido longitudinal e beirais de 0,50 m em todo o contorno, o número total de cumeeiras é

Dado: Comprimento útil de cada cumeeira = 0,80 m

• A.

  22.

• B.

  25.

• C.

  27.

• D.

  30.

• E.

  32.

Se a fórmula = $E1 + D$2, contida na célula A3 de uma planilha eletrônica do programa MS Excel, versão em português, for copiada para a célula D7, a fórmula resultante na célula D7 é

• A.

  = $E1 + G$2

• B.

  = $E7 + D$9

• C.

  = $E5 + G$2

• D.

  = $E5 + D$2

• E.

  = $E1 + D$2

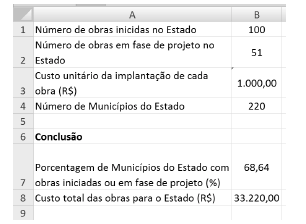

Considere abaixo a planilha eletrônica do programa Ms Excel, versão em português.

As células B1 a B4 representam informações sobre obras em um determinado Estado do Brasil. Deseja-se inserir uma fórmula na célula B7 que indique a porcentagem de Municípios do Estado que possuem obras iniciadas e em fase de projeto e na célula B8 o custo total das obras iniciadas e em fase de projeto para o Estado. As fórmulas a serem inseridas nas células B7 e B8 são, respectivamente,

• A.

  = ((soma(B1-B2))/B4)*100; =soma(B1-B2)*B3

• B.

  = ((soma(B1:B2))/B4)/100; =soma(B1:B2)*B3

• C.

  = ((soma(B1/B2))/B4)*100; =soma(B1/B2)*B3

• D.

  = ((soma(B1:B2))/B4)*100; =soma(B1:B2)*B3

• E.

  = ((soma(B1-B2))*B4)*100; =soma(B1-B2)*B3

No Microsoft Word, versão em Português (Brasil), para salvar um documento utilizando teclas de atalho, deve-se pressionar, simultaneamente, as teclas

• A.

  CTRL + B

• B.

  CTRL + O

• C.

  CTRL + S

• D.

  CTRL + I

• E.

  CTRL + P

Considere o polígono da figura.

As linhas do polígono foram desenhadas no programa AutoCAD, tendo como origem o ponto A. Para desenhar a linha CD com o comando line, em coordenadas polares relativas, deve-se digitar, após a instrução to point,

• A.

  5,2

• B.

  5 < 2

• C.

  @5 < 53.13

• D.

  @5 < −53.13

• E.

  @2 < 53.13

Sobre o programa AutoCAD é correto afirmar.

• A.

  ZOMM SCALE é o comando que permite alterar as dimensões dos elementos do desenho.

• B.

  O comando que permite estender uma linha ou arco até um elemento limite é denominado EXTEND.

• C.

  ARRAY é o comando que movimenta objetos de desenho, preservando as interseções originais.

• D.

  O comando OFFSET permite realizar cópias ordenadas de forma retangular ou polar.

• E.

  O comando que gera um novo objeto paralelo a um objeto existente é denominado COPY.

A impermeabilização visa proteger as estruturas da ação deletéria de fluidos, vapores e umidade. Nestas condições, considerando a forma em que esses elementos se apresentam e a natureza das estruturas da edificação, assinale a alternativa correta:

• A.

  água sob pressão − superfícies expostas a vapores e ao frio.

• B.

  água de condensação − fundações, cortinas, pisos sobre solo.

• C.

  umidade de solo − piscinas e reservatórios.

• D.

  água de percolação − paredes, coberturas e pisos.

• E.

  água de lençol freático − tetos, balcões e paredes.

A alvenaria sem função estrutural de blocos cerâmicos tem por finalidade precípua a vedação dos ambientes. Além disso, pode também desempenhar um papel de propiciar equilíbrio térmico a eles. Acerca das recomendações normativas do serviço de execução de alvenaria sem função estrutural de blocos cerâmicos, assinale a alternativa correta.

• A.

  As alvenarias apoiadas em alicerces devem ser executadas no máximo 24 horas depois da impermeabilização destes.

• B.

  Não é recomendável molhar os componentes cerâmicos antes de usá-los.

• C.

  A execução da alvenaria não deve ser iniciada pelos cantos principais, a fim de não se prejudicar o gabarito da obra.

• D.

  Utiliza-se como guia para juntas verticais o escantilhão, cuja graduação deve ser feita por meio de pequenos sulcos criados com serrote.

• E.

  É recomendada pelas normas técnicas a utilização de armaduras longitudinais, localizadas na argamassa de assentamento, distanciadas de cerca de 60 cm, na altura.

Visando à boa compreensão, foram elaboradas recomendações normativas cujo objetivo é a padronização da representação gráfica dos projetos arquitetônicos. É desejável que os projetos possuam nível de detalhamento que possa ser completamente compreendido pelo executor da construção, sendo utilizados, para essa finalidade, plantas, cortes, fachadas, elevações e detalhes que conterão muitas informações. De acordo com os conceitos utilizados na representação gráfica dos projetos arquitetônicos, assinale a alternativa correta.

• A.

  Detalhes são representações gráficas de planos internos ou de elementos da edificação.

• B.

  Planta de edificação é a vista superior do plano secante horizontal, localizado em torno de 1,50 m do piso em referência. A altura do plano pode variar a fim de o projeto conter a representação de todos os elementos considerados necessários.

• C.

  Corte é a representação gráfica dos pormenores necessários para o entendimento correto de um projeto, possibilitando sua execução correta.

• D.

  Elevações são planos secantes verticais que dividem a edificação em duas partes, seja no sentido longitudinal, seja no transversal.

• E.

  Planta de locação é a que contém a representação gráfica de planos externos da edificação, podendo apresentar os cortes transversais e longitudinais.

De posse de todos os projetos necessários à construção de um prédio, compete ao construtor realizar esse procedimento, oportunidade em que verificará eventuais interferências, tais como:

-  Dutos de ar-condicionado ou tubulações hidrossanitárias em relação ao posicionamento de elementos estruturais; e

- Altura de vigas com vistas ao trânsito de pessoas, sobretudo em escadas.

O procedimento mencionado a ser realizado pelo construtor é a

• A.

  vistoria da edificação.

• B.

  demolição de paredes de alvenaria.

• C.

  compatibilização dos projetos.

• D.

  execução dos projetos as built.

• E.

  obtenção da anotação de responsabilidade técnica para a obra.
