Questões sobre Projeto e Execução de Edificações

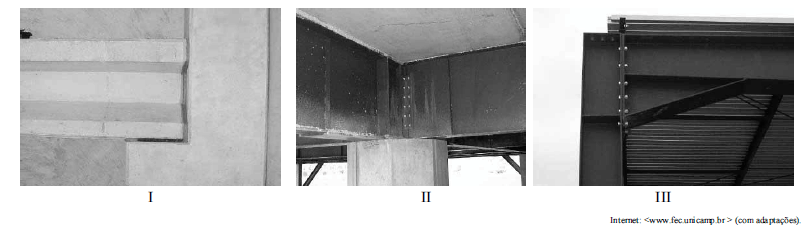

As reações de apoio são responsáveis pelo vínculo da estrutura ao solo ou a outras partes da mesma, de modo a garantir a segurança estrutural da edificação no aspecto que lhe cabe. Acerca dos apoios mostrados nas figuras acima, julgue os itens que se seguem.

A figura I corresponde a um apoio fixo de uma estrutura pré-fabricada de concreto.

• C. Certo
• E. Errado

As instalações prediais de gás, por conduzirem um combustível explosivo e perigoso, estão sujeitas a rigorosas condições de segurança, definidas pelas normas específicas para o setor. Em relação a esse tipo de instalação, julgue os itens seguintes.

As tubulações de gás não podem passar em dutos de ar condicionado, água pluvial e esgoto, nem atravessar elementos estruturais da construção.

• C. Certo
• E. Errado

As instalações prediais de gás, por conduzirem um combustível explosivo e perigoso, estão sujeitas a rigorosas condições de segurança, definidas pelas normas específicas para o setor. Em relação a esse tipo de instalação, julgue os itens seguintes.

É recomendado evitar o cruzamento de tubulações de gás com condutores elétricos, mas, se isso for inevitável, deve-se colocar um material isolante entre elas.

• C. Certo
• E. Errado

As instalações prediais de gás, por conduzirem um combustível explosivo e perigoso, estão sujeitas a rigorosas condições de segurança, definidas pelas normas específicas para o setor. Em relação a esse tipo de instalação, julgue os itens seguintes.

Em instalações prediais, as tubulações de gás para cocção e aquecimento do tipo aparente devem ser pintadas na cor amarela, para facilitar a sua identificação.

• C. Certo
• E. Errado

Quando se realizam escavações para construção de subsolos, é necessário construir estruturas para a contenção do terreno. Como exemplo dessas estruturas, citam-se as cortinas, elementos estruturais destinados a resistir às tensões laterais provocadas pelo empuxo de solo. São elementos flexíveis e têm peso próprio desprezível, em face das demais forças atuantes. As cortinas podem apresentar um elemento chamado ficha, que é

• A.

  a altura máxima de seu centro de gravidade até o fundo da escavação.

• B.

  a peça estrutural utilizada como amarração no topo da cortina.

• C.

  o ângulo que a cortina forma com a horizontal.

• D.

  o ângulo que a cortina forma com a vertical.

• E.

  o trecho da cortina que fica enterrada no solo abaixo da cota máxima da escavação.

Um sistema de impermeabilização possui algumas funções muito importantes, entre elas: impedir o acesso de água para o interior da edificação e proteger a estrutura de agentes agressivos carreados na água. De acordo com as recomendações normativas e as condições específicas de execução de uma obra de impermeabilização, assinale a alternativa correta.

• A.

  As cavidades ou ninhos existentes na superfície não precisam ser preenchidos, pois o sistema de impermeabilização os cobrirá.

• B.

  O substrato a ser impermeabilizado deve apresentar cantos e arestas vivos, facilitando a aplicação do sistema de impermeabilização selecionado para a região.

• C.

  Após a execução da impermeabilização, não se recomenda efetuar prova de carga com lâmina d’água, a fim de não se prejudicar a cura do sistema utilizado.

• D.

  As superfícies podem apresentar óleos ou graxas, desde que estejam isentas de partículas soltas, para não apresentar irregularidades aparentes no sistema de impermeabilização.

• E.

  Toda superfície que será impermeabilizada e que requeira escoamento d’água deve ter um caimento mínimo de 1,0% em direção aos coletores.

Para evitar infiltrações por um telhado, as coberturas devem ser formadas por superfícies inclinadas, a fim de possibilitar o escoamento da água da chuva. Essas superfícies inclinadas são denominadas planos de água ou, simplesmente, águas. O formato e a quantidade delas dependem do projeto de cada residência e do número de escoamentos que comporão o telhado. Acerca dos elementos de um telhado, assinale a alternativa correta.

• A.

  O telhado de duas águas apresenta a cumeeira e o espigão.

• B.

  O telhado de três ou mais águas possui apenas a cumeeira.

• C.

  Telhados com vários ângulos devem ser dotados de rincões, cuja função é captar dois planos de água descendentes em uma junção de duas águas.

• D.

  A cumeeira é o divisor de duas águas em plano inclinado ou oblíquo.

• E.

  O espigão é o encontro de um divisor de duas águas de cota mais elevada do plano no sentido horizontal.

Em uma obra, o engenheiro responsável estava questionando o mestre-de-obras acerca dos níveis em que as peças estruturais estavam sendo concretadas. A fim de visualizar os níveis de forma adequada, o engenheiro procurou os desenhos arquitetônicos que continham os planos secantes verticais que dividem a construção em duas partes, no sentido longitudinal ou transversal, para conseguir enxergar a forma final da construção, em todos os seus pavimentos. Esses desenhos são denominados

• A.

  detalhes.

• B.

  elevações.

• C.

  fachadas.

• D.

  cortes.

• E.

  cobogós.

Um sistema de ventilação que visa a circulação de ar condicionado (resfriado ou aquecido) para manter conforto humano em ambientes é constituído de ventiladores, dos dutos aos quais os ventiladores estão conectados e de diversos elementos auxiliares com função específica. Em relação a esses elementos auxiliares, julgue os itens a seguir.

Os dampers de controle são usados para controlar e ajustar a vazão do gás de trabalho.

• C. Certo
• E. Errado

Um sistema de ventilação que visa a circulação de ar condicionado (resfriado ou aquecido) para manter conforto humano em ambientes é constituído de ventiladores, dos dutos aos quais os ventiladores estão conectados e de diversos elementos auxiliares com função específica. Em relação a esses elementos auxiliares, julgue os itens a seguir.

As caixas de volume variável suprem uma vazão variável de ar condicionado ao ambiente.

• C. Certo
• E. Errado
