Questões sobre Projetos Elétricos

O fornecimento de energia para instalações prediais por parte das concessionárias pode mudar em alguma situação ou localidade, porém, de uma forma geral, podemos ter os fornecimentos por tipos, são eles: Tipo I - Monofásico a dois fios, sendo uma fase e um neutro; Tipo II - Bifásico a três fios, sendo duas fases e um neutro; Tipo III - Trifásico a quatro fios sendo três fases e um neutro. Respectivamente, as cargas demandadas nas três situações se encontram respectivamente descritas na alternativa:

• A. Até 25.000 W; Entre 25.000 W e 50.000 W; Entre 50.000 W e 80.000 W
• B. Até 15.000 W; Entre 15.000 W e 50.000 W; Entre 50.000 W e 75.000 W
• C. Até 13.800 W; Entre 13.800 W e 34.500 W; Entre 34.500 W e 72.500 W
• D. Até 5.000 W; Entre 5.000 W e 10.000 W; Entre 10.000 W e 25.000 W

O aterramento é uma ligação intencional do sistema elétrico de uma edificação com a terra.

Com relação ao aterramento, é incorreto afirmar:

• A. A haste de cobre que será cravada no terreno pode ter qualquer comprimento.
• B. A haste de cobre deve ser cravada dentro de uma caixa de inspeção fabricada em PVC ou fibrocimento.
• C. O condutor de aterramento (fio terra) deve ser conectado à haste de cobre e ao barramento de terra existente no quadro de distribuição.
• D. Do barramento de terra do quadro de distribuição, sairão os demais fios-terra, que serão conectados aos pontos de eletricidade distribuídos pela edificação.

A ligação de energia elétrica provisória para o canteiro de obras pode ser aérea ou subterrânea. De acordo com as características de cada tipo de instalação, é INCORRETO afirmar que na instalação

• A. aérea, o conduite deverá ser de diâmetro 3 1/2”.
• B. aérea, o poste deverá ser de cano de ferro fundido.
• C. aérea, a altura do poste deverá ser de 6,00 m acima do chão e 1,00 m enterrado.
• D. subterrânea, o cano deverá ser de ferro galvanizado, diâmetro de 3 1/2” até a testada do lote.

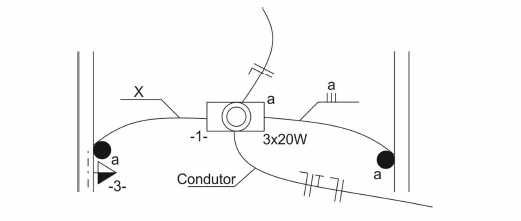

Considere o detalhe dado de um projeto de instalações elétricas e as afirmações abaixo.

I. O condutor que chega no ponto de luz apresenta duas fases, dois neutros e um terra.

II. A parede da esquerda apresenta uma tomada baixa com 3 pinos de 200 VA e um interruptor simples com ponto de comando “a”.

III. A parede da direita apresenta um interruptor paralelo do circuito “a”.

IV. “X” deve indicar duas fases, dois neutros, um fio terra e um retorno.

V. O ponto de luz é do tipo fluorescente embutido no teto, com 3 lâmpadas, no circuito 1.

Está correto o que se afirma APENAS em

• A. II, III e V.
• B. I, IV e V.
• C. III e IV.
• D. II, IV e V.
• E. I e II.

O estoque de chuveiros automáticos sobressalentes para sistemas de proteção contra incêndio deve incluir todos os modelos instalados na edificação, devendo ser composto, no mínimo, por: X1 chuveiros para sistemas com até X2 chuveiros automáticos; Y1 chuveiros para sistemas com X2 + 1 a Y2 chuveiros automáticos; e Z1 chuveiros para sistemas com mais de Y2 chuveiros automáticos.

Os valores de X1, X2, Y1, Y2 e Z1, são, respectivamente,

• A. 10 − 350 − 20 − 500 − 30.
• B. 6 − 300 − 12 − 1000 − 24.
• C. 5 − 250 − 10 − 500 − 25.
• D. 20 − 500 − 40 − 1500 − 60.
• E. 30 − 600 − 50 − 1200 − 100.

Entre os tópicos necessários para o planejamento de uma construção, deve-se levar em conta o projeto das instalações elétricas e a previsão da carga instalada. Para uma sala retangular de 10 m por 7 m, a carga mínima de iluminação é

• A. 980 VA.
• B. 1 060 VA.
• C. 1 280 VA.
• D. 1 460 VA.
• E. 1 700 VA.

Nas linhas enterradas das instalações elétricas de baixa tensão, os cabos devem ser protegidos. Como prevenção contra os efeitos de movimentação de terra, em terreno normal, não rochoso, os cabos devem ser instalados a uma profundidade mínima da superfície do solo de

• A. 0,50 m.
• B. 0,70 m.
• C. 0,80 m.
• D. 0,90 m.
• E. 1,00 m.

Se, por um lado, muitos equipamentos modernos têm consumo de energia elétrica menor do que os seus antigos equivalentes, é também verdade que a demanda de energia em uma residência é atualmente muito maior do que há trinta anos, visto que as necessidades mudaram com a maior oferta de equipamentos. Analise as seguintes assertivas relacionadas a instalações elétricas prediais:

I. Uma lâmpada incandescente tem fator de potência igual a 1.

II. O sistema de interruptor paralelo, que permite mais de um comando para a mesma lâmpada, exige um número maior de fios, visto a necessidade do condutor de aterramento para que o sistema opere da forma requerida.

III. Além de servir como proteção térmica dos condutores, os disjuntores termomagnéticos servem como protetores de surtos atmosféricos.

Quais estão corretas?

• A. Apenas I.
• B. Apenas II.
• C. Apenas I e II.
• D. Apenas II e III.
• E. I, II e III.

Na fase inicial do projeto de instalações elétricas de uma residência, é necessário dimensionar a potência mínima que será utilizada para iluminação de seus cômodos. Para um dormitório residencial com área de 15 m2, a potência mínima para iluminação para efeito de dimensionamento dos circuitos é, em VA,

• A. 280.
• B. 220.
• C. 240.
• D. 250.
• E. 200.

Nas instalações elétricas prediais de baixa tensão, quando for prevista a passagem de três ou mais condutores em eletrodutos, a taxa máxima de ocupação do eletroduto é, em %,

• A. 53.
• B. 25.
• C. 31.
• D. 40.
• E. 60.
