Questões sobre Resistência dos Materiais e Análise Estrutural

Considerando as estruturas de madeira, julgue os itens a seguir.

Em estruturas de madeira, berços são peças utilizadas na ligação de colunas comprimidas.

• C. Certo
• E. Errado

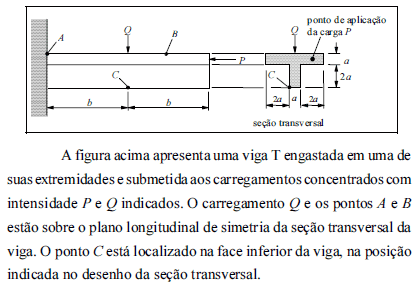

Considerando as informações fornecidas no texto e na figura acima, que a viga não apresenta risco de instabilidade por flambagem e que o peso da viga é desprezível, julgue os itens a seguir.

A flecha no centro do vão da viga independe do valor da força P.

• C. Certo
• E. Errado

Considerando as estruturas de madeira, julgue os itens a seguir.

As peças de estruturas de madeira não podem ser submetidas a tração excêntrica, mesmo quando devidamente dimensionadas.

• C. Certo
• E. Errado

Considerando as informações fornecidas no texto e na figura acima, que a viga não apresenta risco de instabilidade por flambagem e que o peso da viga é desprezível, julgue os itens a seguir.

A tensão normal na fibra externa localizada no ponto C será sempre de tração.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos à análise estrutural de peças feitas de materiais homogêneos submetidas aos carregamentos indicados.

Dependendo dos valores dos carregamentos P e q (não-nulos) atuantes na peça ilustrada na figura abaixo, engastada no ponto A e com peso desprezível, a tensão cisalhante na seção transversal no engaste será nula.

• C. Certo
• E. Errado

Com relação à situação apresentada, julgue os itens a seguir.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos à análise estrutural de peças feitas de materiais homogêneos submetidas aos carregamentos indicados.

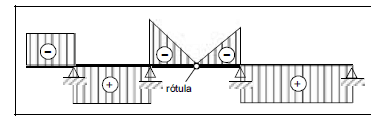

A figura a seguir apresenta corretamente o diagrama de esforços cortantes de uma viga contínua, submetida a um carregamento uniformemente distribuído, com intensidade constante ao longo de todo o seu comprimento.

• C. Certo
• E. Errado

Com relação à situação apresentada, julgue os itens a seguir.

O parafuso de número 2 é o menos solicitado.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos à análise estrutural de peças feitas de materiais homogêneos submetidas aos carregamentos indicados.

Para as colunas prismáticas idênticas A e B representadas na figura abaixo, carregadas axialmente, a carga necessária para provocar a flambagem da coluna B é menor que a carga necessária para provocar a flambagem da coluna A.

• C. Certo
• E. Errado

Com relação à situação apresentada, julgue os itens a seguir.

Para efeito de cálculo, as cargas horizontais nos três parafusos são admitidas como sendo nulas.

• C. Certo
• E. Errado
