Lista completa de Questões sobre Resistência dos Materiais e Análise Estrutural para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

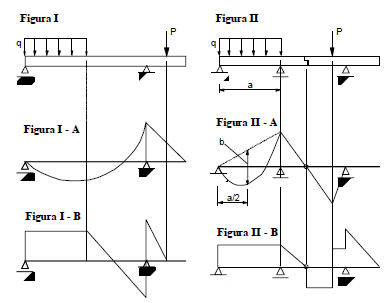

Considere as vigas apresentadas nas figuras I e II acima e os respectivos diagramas esquemáticos de esforços cortantes ou momentos fletores. As vigas estão submetidas aos carregamentos uniformes q ou concentrados P, não-nulos, indicados. Desprezando o peso próprio das vigas e desconsiderando a escala de valores de momentos e cortantes nos diagramas das figuras, julgue os seguintes itens, relativos às condições apresentadas.
A figura I-B apresenta, esquematicamente, a forma esperada para o diagrama de esforços cortantes da viga da figura I.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

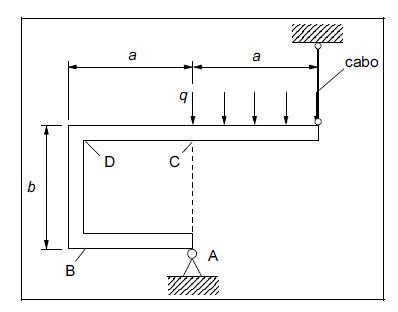

Considere o pórtico plano e rígido apresentado na figura acima, submetido somente ao carregamento uniformemente distribuído com intensidade q. O pórtico é suportado por um apoio, no ponto A, e um cabo inextensível rotulado nas suas extremidades. Desprezando o peso próprio do pórtico, julgue os itens que se seguem.
O momento fletor na seção transversal que passa pelo ponto D é negativo.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004
Considere as vigas apresentadas nas figuras I e II acima e os respectivos diagramas esquemáticos de esforços cortantes ou momentos fletores. As vigas estão submetidas aos carregamentos uniformes q ou concentrados P, não-nulos, indicados. Desprezando o peso próprio das vigas e desconsiderando a escala de valores de momentos e cortantes nos diagramas das figuras, julgue os seguintes itens, relativos às condições apresentadas.
A figura II-A apresenta, esquematicamente, a forma esperada para o diagrama de momentos fletores da viga da figura II.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004

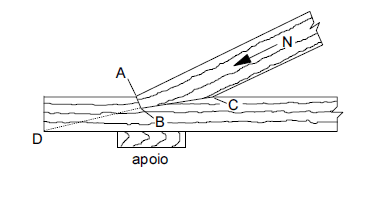

O desenho acima apresenta uma ligação por entalhe entre elementos de uma estrutura de madeira. A força N é aplicada pelo elemento inclinado sobre o elemento horizontal. Para as condições apresentadas na figura, julgue os itens a seguir, relativos a características e dimensionamento desse tipo de ligação.
A ligação apresentada no desenho é do tipo dente simples.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004
Considere o pórtico plano e rígido apresentado na figura acima, submetido somente ao carregamento uniformemente distribuído com intensidade q. O pórtico é suportado por um apoio, no ponto A, e um cabo inextensível rotulado nas suas extremidades. Desprezando o peso próprio do pórtico, julgue os itens que se seguem.
Quanto maior o valor da dimensão b maior o momento fletor ao longo do trecho vertical do pórtico compreendido entre os pontos B e D.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004
Considere as vigas apresentadas nas figuras I e II acima e os respectivos diagramas esquemáticos de esforços cortantes ou momentos fletores. As vigas estão submetidas aos carregamentos uniformes q ou concentrados P, não-nulos, indicados. Desprezando o peso próprio das vigas e desconsiderando a escala de valores de momentos e cortantes nos diagramas das figuras, julgue os seguintes itens, relativos às condições apresentadas.
A figura II-B apresenta, esquematicamente, a forma correta do diagrama de esforços cortantes da viga da figura II.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004
O desenho acima apresenta uma ligação por entalhe entre elementos de uma estrutura de madeira. A força N é aplicada pelo elemento inclinado sobre o elemento horizontal. Para as condições apresentadas na figura, julgue os itens a seguir, relativos a características e dimensionamento desse tipo de ligação.
No dimensionamento da ligação, admite-se que o cisalhamento da peça horizontal ocorra ao longo do plano BD.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004
As estruturas de madeira devem ser dimensionadas de forma a serem seguras e a apresentarem deformações compatíveis com a estética e o seu bom funcionamento. Com relação à flambagem de peças comprimidas de madeira, julgue os itens subseqüentes.
O limite de esbeltez estabelecido por norma para evitar a flambagem depende do comprimento de flambagem da peça e da menor dimensão da sua seção transversal.
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004
Considere as vigas apresentadas nas figuras I e II acima e os respectivos diagramas esquemáticos de esforços cortantes ou momentos fletores. As vigas estão submetidas aos carregamentos uniformes q ou concentrados P, não-nulos, indicados. Desprezando o peso próprio das vigas e desconsiderando a escala de valores de momentos e cortantes nos diagramas das figuras, julgue os seguintes itens, relativos às condições apresentadas.
O valor do comprimento b na figura II-A, em unidades de momento fletor, é igual a
Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2004
O desenho acima apresenta uma ligação por entalhe entre elementos de uma estrutura de madeira. A força N é aplicada pelo elemento inclinado sobre o elemento horizontal. Para as condições apresentadas na figura, julgue os itens a seguir, relativos a características e dimensionamento desse tipo de ligação.
A profundidade do dente do entalhe é função da tensão de compressão admissível no plano definido pelos pontos A e B.
