Questões sobre Resistência dos Materiais e Análise Estrutural

O ensaio Slump Test (abatimento do tronco de cone) é realizado para avaliar a consistência do concreto no estado fresco. Sobre esse ensaio atribua valores Verdadeiro (V) ou Falso (F) para as afirmativas e assinale a alternativa que apresenta a sequência correta de cima para baixo.

( ) Para abatimentos entre 0 e 4 cm, a consistência do concreto é muito seca demonstrando falta de argamassa na mistura.

( ) Na consistência ideal, o concreto apresenta superfície compacta, praticamente sem vazios indicando um teor ótimo de argamassa.

( ) No teor ótimo de argamassa há desprendimento de agregados graúdos.

( ) Verifica-se a coesão e vazios no concreto introduzindo uma colher de pedreiro na massa, quando a colher é retirada deve-se observar se a massa de concreto permaneceu intacta, ou seja, permanecendo o vão formado pela colher, o que caracteriza o teor de argamassa adequado.

• A. V, F, V, F
• B. F, F, V, F
• C. V, V, F, V
• D. F, V, F, V
• E. V, V, F, F

A utilização das lajes em steel deck vêm crescendo no Brasil e no mundo, seja pela versatilidade, relação custo e benefício e principalmente pela simplicidade e velocidade obtida no canteiro de obras.

O uso das fôrmas colaborantes pode ser considerado em projetos de edificações industriais, lajes de hospitais, escolas e órgãos públicos, rodoviárias, terminais de aeroportos, pontes ou passarelas, shopping centers, cinemas e edifícios comerciais de escritórios com múltiplos andares. São comumente associadas a estruturas metálicas, podendo ser também usadas em estrutura de concreto.

O sistema permite executar lajes com peso inferior ao de sistemas convencionais e com prazo de execução reduzido. Em obras industriais e em algumas obras comerciais é possível aproveitar a própria fôrma metálica como acabamento de forro. Sobre essa tecnologia assinale a alternativa incorreta.

• A. Dispensam o uso de armaduras positivas e de escoramento durante a concretagem
• B. Manuseio, descarga e armazenamento feitos de forma simples e rápida
• C. Podem ser utilizadas em qualquer ambiente, inclusive os corrosivos
• D. Pode ser fornecida com a face inferior pré-pintada de fabrica
• E. Os canais inferiores da fôrma podem abrigar a passagem de dutos e conduítes

Sobre as exigências de durabilidade relacionadas à fissuração e à proteção da armadura, em peças de concreto armado, em função das classes de agressividade ambiental, a abertura máxima característica das fissuras, desde que não exceda valores da ordem de X mm a Y mm, sob ação das combinações frequentes, não tem importância significativa na corrosão das armaduras passivas. Os valores de X e Y, em mm, são, respectivamente,

• A. 1,0 e 1,5.
• B. 0,3 e 0,5.
• C. 0,5 e 1,0.
• D. 0,2 e 0,4.
• E. 2,0 e 3,0.

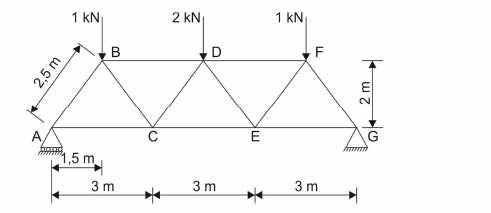

Uma estrutura metálica foi construída com treliças de aço com 9 m de comprimento e 2 m de altura, como representada na figura abaixo.

O aço utilizado possui módulo de elasticidade de 200 GPa. Se a área da seção transversal dos perfis de aço das diagonais for de 6,25 cm², o encurtamento, em milímetros, da barra diagonal FG, é

• A. 1,00.
• B. 0,05.
• C. 0,75.
• D. 0,50.
• E. 1,25.

No projeto de estruturas de concreto, a verificação em serviço do estado limite de deformações excessivas, considerando o efeito de aceitabilidade sensorial e da limitação visual, o deslocamento total máximo em elementos estruturais de concreto armado deve ser limitado à relação

• A. L/500.
• B. L/250.
• C. L/300.
• D. L/350.
• E. L/150.

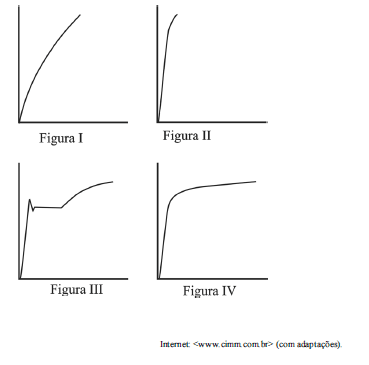

Considerando-se as figuras precedentes, em que são apresentados diagramas tensão-deformação de materiais variados obtidos em ensaios de tração, e sabendo-se que, na construção civil, os aços mais utilizados para concreto armado são o CA-50 e o CA-60, é correto afirmar que os ensaios de tração desses aços correspondem, respectivamente, aos diagramas das figuras

• A. II e III.
• B. II e IV.
• C. III e IV.
• D. I e II.
• E. I e III.

A respeito de estabilidade das estruturas de edifícios e contraventamentos, assinale a opção correta.

• A. O número de pavimentos é indiferente na análise da estabilidade das edificações.
• B. Todos os pilares devem ser alinhados na mesma direção para se garantir a máxima estabilidade.
• C. O posicionamento das paredes não contribui para a estabilidade do edifício.
• D. Os principais elementos de contraventamento são as caixas de elevadores e as de escadas.
• E. Os pilares com maior rigidez devem ser colocados na mesma direção de maior rigidez da caixa de escada ou de elevadores para se melhorar o contraventamento.

Os agregados, quando utilizados na construção civil para produzir concretos e argamassa, devem ter características adequadas a cada uso, as quais, geralmente, estão relacionadas com porosidade, distribuição granulométrica, absorção de água, forma e textura superficial, resistência à compressão, módulo de elasticidade e tipo de substâncias deletérias, neles, presentes. Sobre as características dos agregados, é correto afirmar:

• A. O módulo de finura dos agregados miúdos tem relação com sua área superficial, sendo maior a área superficial quanto menor for o módulo.
• B. A massa específica real dos agregados é utilizada para o dimensionamento de padiolas usadas para medição dos agregados em obra.
• C. O diâmetro máximo do agregado é determinado através do ensaio de granulometria, sendo determinado pela abertura de malha, na qual fica uma porcentagem passante acumulada igual ou imediatamente inferior a 5%.
• D. A presença de argilas e materiais pulverulentos nos agregados provoca melhoria na durabilidade dos concretos.

Os tipos de aços utilizados em estruturas de concreto armado, CA-25, CA-32, CA-40, CA-50 e CA-60 recebem essa nomenclatura em função do (a):

• A. Tensão de escoamento.
• B. Da nervura externa para a aderência ao concreto.
• C. Tipo de uso do aço.
• D. Temperatura de trabalho.
• E. Bitola das barras.

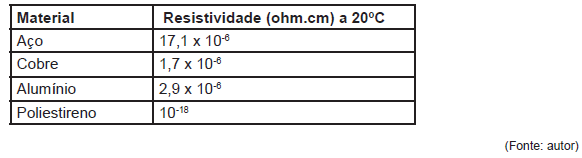

Observe os valores representados na tabela referentes aos materiais abaixo relacionados.

O que os valores representam?

• A. Densidade relativa dos materiais.
• B. Densidade volumétrica dos materiais.
• C. Características metamórficas dos materiais.
• D. Resisitividade ou Resistência Específica dos materiais.
