Questões sobre Topografia

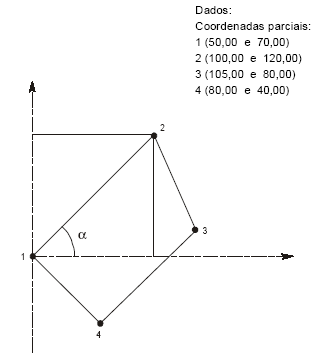

O comprimento, das linhas 1 - 2 e 1 - 4, em metros, e o ângulo entre 1 - 2 e o eixo x são, aproximadamente e respectivamente:

• A.

  100,00; 80,00 e 90°

• B.

  86,00; 70,00 e 40°

• C.

  80,00; 40,00 e 45°

• D.

  70,70; 42,40 e 45°

• E.

  50,00; 40,00 e 30°

Uma etapa importante na construção de uma obra é a sua locação. Com relação à forma e aos cuidados que devem ser observados na execução dessa atividade, assinale a opção correta.

• A.

  A locação da obra é a primeira atividade a ser executada e, nessa etapa, definem-se todos os serviços de movimento de terra que serão necessários.

• B.

  Nas situações em que seja necessário — como nos casos de sapatas corridas, baldrames e alvenarias —, os elementos são demarcados pelo eixo, definindo-se posteriormente as faces.

• C.

  A demarcação dos pontos que irão locar o edifício no terreno é feita a partir de um referencial previamente estabelecido, considerando-se duas coordenadas.

• D.

  Na demarcação em terrenos acidentados não podem ser utilizadas tabeiras — também denominadas tapumes, tábuas corridas ou gabaritos —, apenas, piquetes.

• E.

  No caso da locação de edifícios cuja projeção horizontal não seja muito extensa, é preferível o uso do cavalete ao da tabeira, como apoio à demarcação.

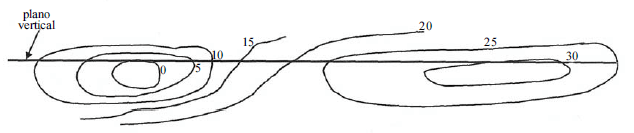

Considerando o desenho abaixo, que representa a topografia de um terreno, assinale a opção que mostra o perfil correto para o plano vertical indicado.

• A.
• B.
• C.
• D.

O levantamento altimétrico, ou simplesmente nivelamento, entendido como a operação que determina as diferenças de nível ou distâncias verticais entre pontos, envolve diferentes conceitos e pode ser executado de diferentes formas. A respeito desse assunto, julgue os itens que se seguem.

O nivelamento barométrico baseia-se na diferença da pressão com a altitude: a altitude de um ponto da superfície terrestre é diretamente proporcional à pressão atmosférica no local.

• C. Certo
• E. Errado

Com relação aos trabalhos topográficos, que são essenciais para a locação de uma edificação, pois possibilitam o atendimento das dimensões e formas especificadas no projeto, assinale a opção correta.

• A.

  Os pontos para referência de nível, que devem ser estabelecidos mediante clinômetro, devem ficar no centro geométrico do local das estacas.

• B.

  A locação dos gabaritos mediante utilização do processo dos cavaletes é mais adequada para obras grandes.

• C.

  No gabarito, pelo processo da tábua corrida, deve-se nivelar a superfície superior dos quadros.

• D.

  A locação dos ângulos verticais previstos no projeto deve ser feita empregando-se nível ótico ou mangueira.

O levantamento altimétrico, ou simplesmente nivelamento, entendido como a operação que determina as diferenças de nível ou distâncias verticais entre pontos, envolve diferentes conceitos e pode ser executado de diferentes formas. A respeito desse assunto, julgue os itens que se seguem.

No nivelamento trigonométrico, a determinação da altitude baseia-se na medida de distâncias horizontais e ângulos de inclinação para a determinação da altitude, ou cota, de um ponto por relações trigonométricas.

• C. Certo
• E. Errado

O levantamento altimétrico, ou simplesmente nivelamento, entendido como a operação que determina as diferenças de nível ou distâncias verticais entre pontos, envolve diferentes conceitos e pode ser executado de diferentes formas. A respeito desse assunto, julgue os itens que se seguem.

A cota de um ponto da superfície terrestre é a distância vertical desse ponto a uma superfície de referência horizontal denominada geóide.

• C. Certo
• E. Errado

Na implantação de um sistema urbano de água ou esgoto, questões de diferentes áreas da engenharia civil estão envolvidas. Julgue os itens seguintes, que se referem a algumas dessas questões.

As curvas de nível de um terreno são obtidas a partir de um estudo planialtimétrico.

• C. Certo
• E. Errado

Na realização de trabalhos topográficos, são empregados diversos tipos de equipamentos, tais como nível, teodolito, clinômetro, entre outros. A respeito desses aparelhos, assinale a opção correta.

• A.

  O clisímetro é um dispositivo capaz de informar a declinação entre dois pontos.

• B.

  O clinômetro é um dispositivo que permite ler, em escala ampliada, declividades de até 40%.

• C.

  O teodolito permite ler ângulos.

• D.

  O nível digital permite a medição de distâncias verticais e ângulos.

• E.

  O nível a laser permite a medição de distâncias horizontais e, verticais e de ângulos.

Em um arruamento foi colocado meio fio de granito. Para determinar a quantidade de metros lineares de meio fio colocado, o topógrafo passou as coordenadas globais fictícias dos pontos 1 e 2, conforme a tabela abaixo:

A quantidade de metros lineares necessária para um dos lados da rua a ser medida é:

• A. 10,00;
• B. 15,00;
• C. 20,00;
• D. 25,00;
• E. 30,00.
