Questões sobre Topografia

Considere que tenha sido constatada a presença de uma camada de solo argiloso altamente compressível em um aterro. Nessa situação,

• A. os drenos verticais não devem ser aplicados para acelerar o recalque de adensamento em camadas de solos argilosos, devido às características da argila.
• B. a pré-compressão é uma solução que minimizará o recalque pós-construção.
• C. o aterro não será afetado pela camada de solo argiloso.
• D. quanto maior for a altura do aterro, menor será o efeito de recalque.
• E. caso não haja ruptura, o recalque total por adensamento ocorrerá em processo imediato à execução do aterro.

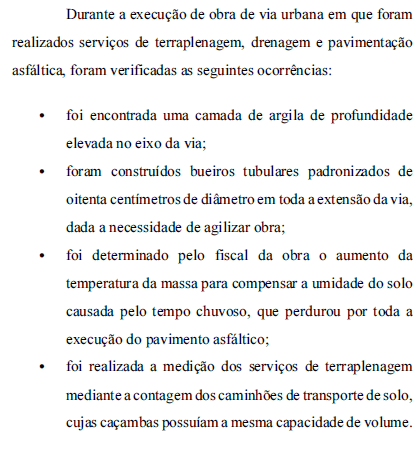

Com base nas informações acima, julgue os itens que se seguem.

A medição dos serviços de terraplenagem mediante contagem de caminhões consiste em procedimento inadequado, devendo para esse fim se utilizar trabalhos de levantamento topográfico, procedimento mais usual e preciso.

• C. Certo
• E. Errado

Com base nas informações acima, julgue os itens que se seguem.

Uma solução técnica e economicamente viável para conter o surgimento de bolsões de argila de profundidade elevada é retirar todo o material argiloso e substituí-lo por rachão.

• C. Certo
• E. Errado

Para a elaboração do projeto de uma linha de gás subterrâneo foi executado o levantamento topográfico cadastral da região de interesse. A extensão total do projeto é de 7,5 km e foi levantada uma faixa com largura de 50 m. Para a representação na escala 1:2500, utilizando folhas do tamanho A1, na orientação paisagem e a representação sempre no sentido horizontal, serão necessárias, considerando 20 mm de margens, no mínimo, o número de folhas igual a

• A.

  4.

• B.

  10.

• C.

  20.

• D.

  8.

• E.

  12.

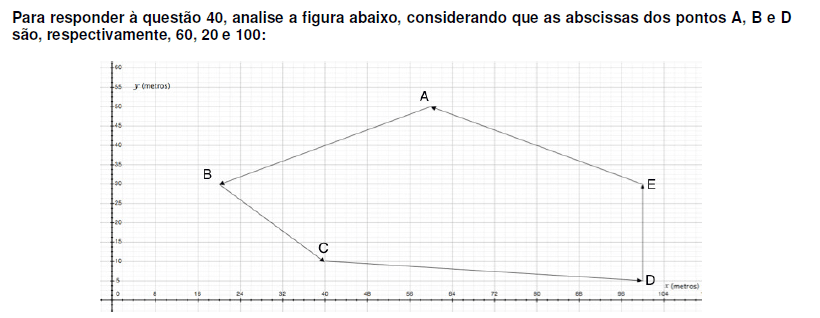

A área da poligonal fechada da figura acima mede

• A.

  2200 m²

• B.

  2350 m²

• C.

  1800 m²

• D.

  2000 m²

• E.

  2450 m²

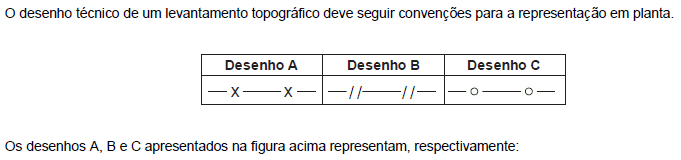

• A.

  gradil, cerca de madeira e cerca de arame.

• B.

  cerca de arame, cerca de madeira e cerca viva.

• C.

  cerca de arame, alambrado, cerca de madeira.

• D.

  cerca de madeira, guia e cerca viva.

• E.

  gradil, cerca de madeira e cerca viva.

Nas investigações geotécnicas para a elaboração de um projeto de implantação de uma edificação, foi identificada a ocorrência de material de 3ª categoria. Nesta região, será executado, segundo projeto de terraplenagem, um corte acarretando necessidade de remoção de material. Esta remoção deverá ser executada, preferencialmente, com o uso de

• A.

  retroescavadeira.

• B.

  escarificador ou ripper.

• C.

  trator esteira.

• D.

  explosivos.

• E.

  scraper rebocado.

Em relação ao levantamento topográfico, considere:

I. Curva de nível é o lugar geométrico de pontos com mesma cota.

II. Princípio da vizinhança é a regra que estabelece que cada ponto novo determinado deve ser amarrado ou relacionado a todos os pontos já determinados, para que haja uma otimização da distribuição dos erros.

III. Erro de graficismo é o erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, com o valor de 0,2 mm, que equivale a duas vezes a acuidade visual.

IV. Prismas, barômetro e dinamômetro são exemplos de instrumentos auxiliares para a execução de levantamentos topográficos planialtimétricos.

Está correto o que consta em

• A.

  I e II, apenas.

• B.

  I, II, III e IV.

• C.

  III e IV, apenas.

• D.

  I, II e III, apenas.

• E.

  I e III, apenas.

Para a execução do movimento de terras, um equipamento básico como o trator de esteiras pode sofrer uma modificação através da instalação de uma lâmina escavadeira. Neste caso, passa a ser uma unidade do tipo

• A.

  escavocarregadora.

• B.

  escavotransportadora.

• C.

  escavoempurradora.

• D.

  retroescavadora.

• E.

  aplainadora.

A compactação é o processo de aumento da resistência do solo pela redução do índice de vazios. Em campo, alguns fatores influem no processo, como o teor de umidade do solo, que deve estar próximo ao teor de umidade ótima obtido em laboratório, e a energia de compactação. A determinação da energia aplicada independe

• A.

  da velocidade do rolo compactador.

• B.

  da pressão estática aplicada pelo equipamento.

• C.

  do número de passadas do equipamento.

• D.

  do espalhamento do solo.

• E.

  da espessura da camada compactada.
