Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

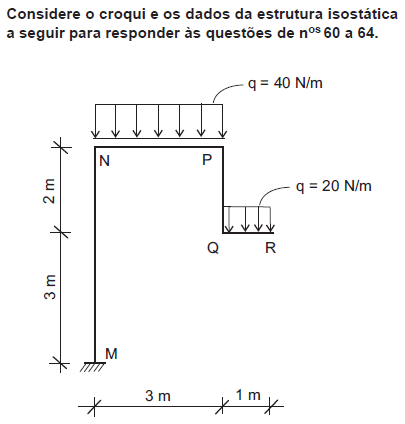

O maior esforço cortante em módulo encontra-se no

• A. meio do trecho MN.
• B. meio do trecho QR.
• C. ponto N, do trecho NP.
• D. ponto Q, do trecho PQ.
• E. ponto R, do trecho QR.

Durante a execução, alguns serviços sofreram atraso, e outros foram antecipados, de modo que, ao final do Mês 2, o faturamento acumulado foi de R$ 450.000,00. Em rela- ção ao cronograma previsto, a obra faturou, em reais, até o final do Mês 2

• A.

  100.000,00 a menos.

• B.

  90.000,00 a menos.

• C.

  50.000,00 a menos.

• D.

  50.000,00 a mais.

• E.

  90.000,00 a mais.

A variação do esforço cortante no trecho QR, em N, vale

• A. 5
• B. 10
• C. 15
• D. 20
• E. 40

Um dos critérios de controle de qualidade da empresa se refere aos valores gastos com resserviços. Para essa obra, os valores percentuais máximos estabelecidos são: 1% do valor total da obra, considerando-se a soma dos valores dos resserviços, e 2% do valor do serviço, considerando- o individualmente. Os valores de resserviço apurados foram

S1: R$ 3.000,00

S2: R$ 4.000,00

S3: R$ 2.500,00

Ao se analisarem os resultados, em relação aos limites máximos estabelecidos, conclui-se que o valor total

• A.

  ultrapassou o limite e que um serviço ficou abaixo do limite individual.

• B.

  ultrapassou o limite e que dois serviços ficaram abaixo do limite individual.

• C.

  ficou abaixo do limite e que nenhum serviço ultrapassou o limite individual.

• D.

  ficou abaixo do limite e que um serviço ultrapassou o limite individual.

• E.

  ficou abaixo do limite e que dois serviços ultrapassaram o limite individual.

O módulo do Momento Fletor, no meio do trecho NP, em N.m, vale,

• A. 75
• B. 85
• C. 120
• D. 130
• E. 250

No que se refere aos conhecimentos de hidráulica, analise qual(quais) complemento(s) é(são) adequado(s) à proposição a seguir.

PROPOSIÇÃO: Em instalações de transporte de água sob pressão, acessórios como válvulas, registros e conexões concorrem para que haja

I – alteração do módulo ou da direção da velocidade média.

II – alteração da pressão.

III – perda de carga localizada.

Completa corretamente a proposição o que está exposto em

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Analisando o diagrama de momentos fletores, conclui-se que no trecho

• A. PQ, o momento é variável.
• B. NP, o momento é constante.
• C. QR, o momento é nulo.
• D. MN, o momento é constante.
• E. MN, o momento é constante e nulo.

Em um conduto forçado com seção circular de diâmetro interno de 100 mm, o raio hidráulico, em mm, vale

• A.

  100

• B.

  75

• C.

  50

• D.

  25

• E.

  20

O consumo total de tinta amarela (A) a ser utilizada para a pintura de todas as faixas nessa cor, em latas de 18 litros, é de

• A.

  36

• B.

  72

• C.

  80

• D.

  144

• E.

  160

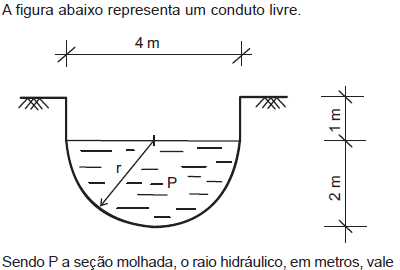

• A. 0,5
• B. 1,0
• C. 1,5
• D. 2,0
• E. 4,0
