Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

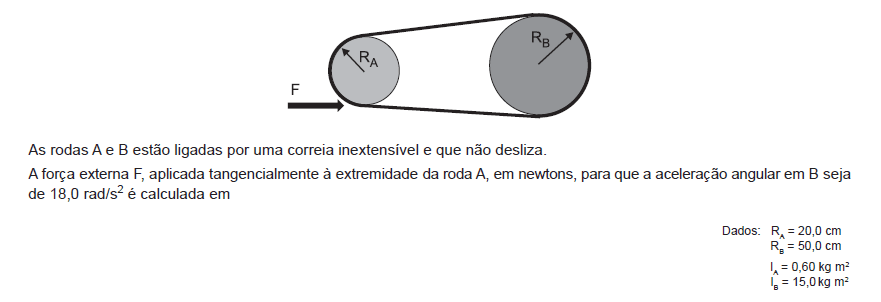

• A. 21,6
• B. 45,0
• C. 54,0
• D. 135,0
• E. 675,0

Na álgebra booleana, a função {a’ + (b.c)’ + [ d’ + (a.d)’ ] } é equivalente à função

• A. a.b.c.d
• B. a’ + b’ + c’ + d’
• C. a + b + c + d
• D. (a’.b’.c’.d’)'
• E. a’.b’.c’.d’

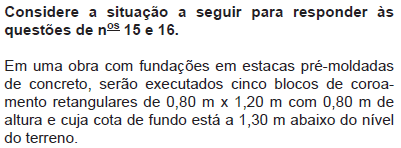

A área total de forma, em m², será

• A.

  3,20

• B.

  5,20

• C.

  16,00

• D.

  26,00

• E.

  24,80

A soma de (BF3) com (120211), representados, respectivamente, nas bases 16 e 3, resulta, representada na base 8, em

• A. 2007
• B. 4632
• C. 6636
• D. 140333
• E. 333041

A tensão de tração de uma barra de aço de seção transversal circular de 3/4 de polegada de diâmetro, quando submetida a uma carga de 50 kN, é de

• A.

  835,9 MPa

• B.

  175,5 MPa

• C.

  137,8 MPa

• D.

  43,9 MPa

• E.

  26,3 MPa

Em instalações elétricas de estabelecimentos industriais em baixa tensão, a especificação dos cabos de potência depende de alguns critérios. Um desses critérios é a seção transversal mínima do condutor de acordo com o seu material.

Para condutores de alumínio, em instalações industriais em baixa tensão, a seção nominal mínima permitida, em mm², é

• A.

  10

• B.

  16

• C.

  25

• D.

  36

• E.

  50

O Sistema de Proteção contra Descarga Atmosférica (SPDA) de uma edificação é projetado através do método de Franklin. Apenas um captor, que se encontra a uma altura de 12 m em relação à base, é utilizado, e o ângulo de proteção do sistema é de 30°.

Então, o valor, em metros, do raio de proteção desse SPDA é

• A.

  10

• B.

  12

• C.



• D.



• E.

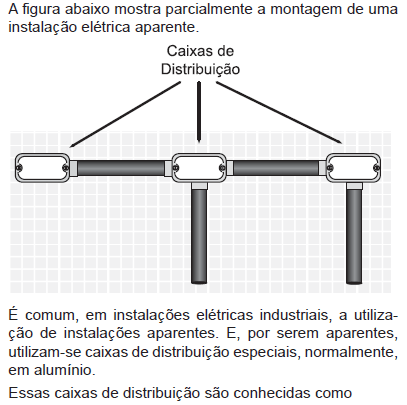

• A.

  buchas

• B.

  canaletas

• C.

  conduítes

• D.

  conduletes

• E.

  muflas

Com relação à vistoria de cabines e painéis elétricos, uma das técnicas de inspeção é através de termografia.

Essa técnica, entre outras coisas, permite

• A.

  analisar a radiação ultravioleta emitida por equipamentos elétricos para identificação de pontos quentes, possibilitando determinar o desgaste desses pontos.

• B.

  identificar a causa de aquecimentos em conexões e equipamentos elétricos para, assim, providenciar as substituições desses pontos.

• C.

  identificar, através de radiação infravermelha, pontos ou superfícies cujas temperaturas estão elevadas e, comparadas com uma temperatura de referência, servem para indicar possíveis sobrecargas.

• D.

  eliminar possíveis falhas através do resfriamento contínuo dos equipamentos mais sensíveis ao calor, sendo tal resfriamento feito por convecção natural ou forçada de fluido especial.

• E.

  monitorar a temperatura da subestação e o acionamento do sistema de refrigeração, com o objetivo de manter a temperatura ambiente dentro de limites preestabelecidos pelos fabricantes dos equipamentos.

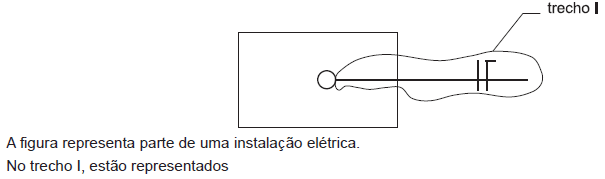

• A.

  1 eletroduto e 2 condutores

• B.

  1 eletroduto, 1 condutor e 1 disjuntor

• C.

  1 eletroduto, 1 interruptor e 1 disjuntor

• D.

  2 eletrodutos e 1 condutor

• E.

  2 eletrodutos e 1 retificador
