Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

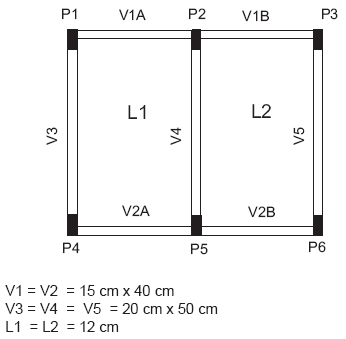

Considere a forma de uma estrutura de concreto armado a seguir esquematizada, na qual a espessura das lajes está incluída nas alturas das vigas.

Os perímetros das seções transversais das formas das vigas V1 e V4 são, respectivamente,

• A.

  71 e 91

• B.

  83 e 96

• C.

  83 e 140

• D.

  95 e 96

• E.

  95 e 140

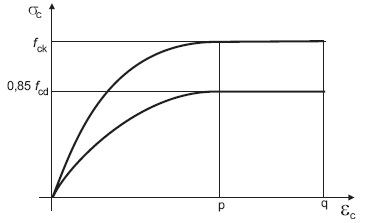

A figura acima representa o diagrama tensão-deformação idealizado à compressão do concreto, que pode ser empregado nas análises do estado limite último. Nesse diagrama, os valores de p e q, são, respectivamente,

• A.

  0,2 ‰ e 0,35‰

• B.

  0,2‰ e 1,0‰

• C.

  2‰ e 3,5‰

• D.

  2 ‰ e 10‰

• E.

  3,5‰ e 10‰

Analisando uma chapa de vidro plano, observam-se algumas fissuras abruptas direcionadas para o vidro a partir de uma das bordas. Esse tipo de defeito é denominado

• A.

  greta.

• B.

  batida.

• C.

  linha.

• D.

  fio de cabelo.

• E.

  falha de laboração.

Para efeito de análise estrutural, considerando temperaturas entre 0°C e 150°C, o coeficiente de dilatação térmica do concreto e do aço podem ser admitidos, respectivamente, como iguais a

• A.

  10-³/°C e 10-³/°C

• B.

  10^-3/°C e 10^-4/°C

• C.

  10^-4/°C e 10^-5/°C

• D.

  10^-5/°C e 10^-5/°C

• E.

  10^-6/°C e 10^-6/°C

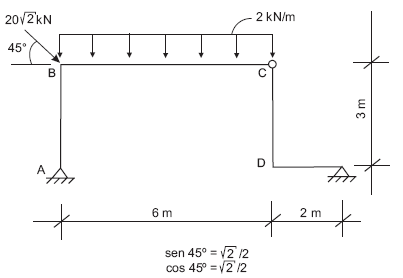

As questões de n^os 63, 64 e 65 referem-se aos dados e à estrutura abaixo esquematizada.

Analisando os esforços normais dessa estrutura, constatase que

• A.

  ela não possui trechos tracionados.

• B.

  ela não possui trechos comprimidos.

• C.

  apenas o trecho  está comprimido.

• D.

  apenas o trecho  está comprimido.

• E.

  o trecho  está 50% tracionado.

As questões de n^os 63, 64 e 65 referem-se aos dados e à estrutura abaixo esquematizada.

Considerando o cisalhamento da estrutura, o valor do esforço cortante no trecho , partindo do ponto B para o ponto C,

• A.

  é linearmente crescente.

• B.

  é linearmente decrescente.

• C.

  é constante e diferente de zero.

• D.

  tem seus valores variando pelo gráfico de uma parábola.

• E.

  não existe.

Analise a afirmativas a seguir, sobre torção em uma barra de seção circular cheia.

I - A torção produz um deslocamento angular de uma seção transversal em relação à outra.

II - A torção dá origem a tensões de cisalhamento nas seções transversais da barra.

III - A deformação de cisalhamento em uma seção varia linearmente com a distância ao eixo da barra.

É(São) correta(s) a(s) afirmativa(s)

• A.

  I, apenas

• B.

  I e II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Observe as seguintes hastes retas de comprimento l, com inércia constante e uniformemente comprimidas:

A ordem crescente de comprimento de flambagem é

• A.

  I, III e II

• B.

  II, I e III

• C.

  II, III e I

• D.

  III, I e II

• E.

  III, II e I

A ancoragem de armaduras passivas por aderência pode ser feita com prolongamento retilíneo da barra ou com gancho de grande curvatura. Considerando a NBR 6.118/2004 (Projeto de estrutura de concreto – procedimento), das situações de projeto a seguir, a única que está conforme a norma é a barra

• A.

  nervurada tracionada com Ø 20 mm sem gancho.

• B.

  nervurada tracionada com Ø 20 mm sem gancho.

• C.

  lisa tracionada com Ø 10 mm sem gancho

• D.

  lisa tracionada com Ø 32 mm sem gancho.

• E.

  lisa comprimida com Ø 20 mm com gancho.

As questões de n^os 63, 64 e 65 referem-se aos dados e à estrutura abaixo esquematizada.

A partir do diagrama de momentos fletores, verifica-se que o maior valor desse momento, em kN.m, é:

• A.

  9

• B.

  24

• C.

  27

• D.

  30

• E.

  36
