Questões de Engenharia Civil da CONSULPLAN Consultoria (CONSULPLAN)

Na etapa de terraplenagem de uma obra, a previsão é de se escavar por volta de 500 m³ de rochas duras, cujo empolamento é de 20%. O transporte do material para bota-fora será realizado por caminhão com capacidade de transportar até 5 m³. Quantas viagens serão necessárias para que todo o material escavado seja transportado?

• A.

  120

• B.

  80

• C.

  100

• D.

  84

• E.

  90

Uma das etapas importantes na avaliação da estabilidade de taludes em solo é a determinação do empuxo de terra. Diante do exposto, o empuxo de terra é

• A.

  a reação produzida pelo maciço terroso sobre as obras em contato.

• B.

  do tipo ativo quando o esforço atua da contenção contra o talude de solo.

• C.

  do tipo ativo quando o esforço atua do solo contra a contenção.

• D.

  do tipo ativo quando o esforço atua da contenção contra o solo contenção.

• E.

  do tipo passivo quando a estrutura se desloca para fora do terrapleno.

Seja uma construção em concreto armado composta de uma laje quadrada de 6 m de lado, quatro vigas, quatro pilares e quatro sapatas. Foram gastos 6,0 m³ de concreto armado, cujo peso específico é de 25 kN/m³, para executar vigas, laje e pilares; sendo que deste volume total, 50% foi gasto nas vigas, 20% na laje e 30% nos pilares. Se a laje foi dimensionada para suportar uma carga acidental de 3,0 kN/m², conclui-se que a carga em cada sapata é de

• A.

  20,5 kN.

• B.

  50,0 kN.

• C.

  64,5 kN.

• D.

  74,5 kN.

• E.

  85,5 kN.

Marque V para as alternativas verdadeiras e F para as falsas, de acordo com o tipo de fundação indicada para o projeto de um sobrado de alvenaria estrutural de 150 m² de área, construído em terreno pantanoso em zona litorânea e de padrão médio de acabamento.

( ) Radier inteiramente armado.

( ) Sapata.

( ) Sapata corrida.

( ) Fundação profunda.

A sequência está correta em

• A.

  V, F, F, V

• B.

  F, F, F, V

• C.

  V, V, V, V

• D.

  V, F, V, F

• E.

  V, F, F, F

A execução das tubulações das instalações prediais de gás deve atender aos seguintes requisitos, EXCETO:

• A.

  Só podem cruzar elementos ocos, com a utilização de tubos-luva.

• B.

  As subterrâneas não devem estar em contato direto com o solo.

• C.

  As aparentes devem ser convenientemente fixadas por meio de abraçadeiras ou suporte guia.

• D.

  Toda tubulação aparente (garagem/piso térreo) deve ser pintada na cor verde e com a inscrição de “perigo gás” a cada três metros.

• E.

  Não devem cruzar qualquer tipo de elemento estrutural do edifício.

Quais as dimensões de uma sapata (A e B) submetida a uma carga de 2.000 kN, descarregada por um pilar de seção 20 cm x 70 cm, admitindo-se, para o solo de fundação, uma capacidade de carga de 0,2 MPa? (Utilizar o dimensionamento econômico e adotar balanços iguais.)

• A.

  a = 425 cm; b = 385 cm

• B.

  a = 325 cm; b = 205 cm

• C.

  a = 395 cm; b = 325 cm

• D.

  a = 345 cm; b = 295 cm

• E.

  a = 425 cm; b = 205 cm

No processo de cura do concreto, são necessárias as medidas de proteção para garantir que o concreto atinja a resistência para o qual foi projetado com um padrão mínimo de qualidade. São possíveis medidas de proteção para cura de grandes superfícies de concreto, EXCETO:

• A.

  Manter uma lâmina de água sobre a superfície concretada.

• B.

  Cobrir com serragem ou areia umedecida a superfície.

• C.

  Fazer uso de produtos químicos apropriados, que formam uma película permeável na superfície concretada.

• D.

  Molhar continuamente a superfície concretada, no mínimo três dias após a moldagem da peça.

• E.

  Uso de mantas plásticas que conferem grande retenção de água transferida de forma gradual à superfície concretada.

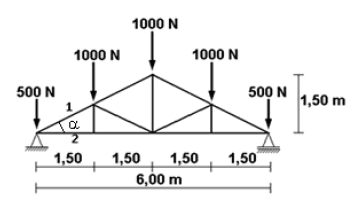

Seja a treliça de um telhado submetida aos carregamentos indicados na figura. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas. (Dados: Considere Sen α = 0,45 e Cos α = 0,89)

( ) A barra 1 está sendo comprimida de 3354 N.

( ) A barra 2 está sendo comprimida de 2985 N.

( ) A reação em ambos os apoios é de 2000 N.

( ) A barra 1 está sendo tracionada de 3354 N.

( ) A barra 2 está sendo tracionada de 2985 N.

A sequência está correta em

• A.

  V, V, V, F, F

• B.

  V, F, V, F, F

• C.

  F, V, F, V, F

• D.

  V, F, V, F, V

• E.

  V, V, F, F, V

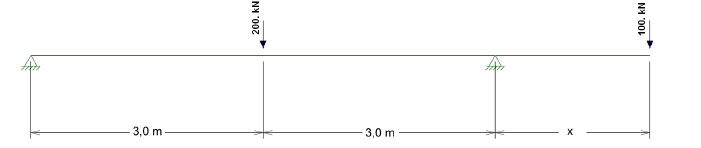

Considere a viga em balanço. Determine a medida do balanço para que a estrutura, como um todo, esteja submetida ao menor valor possível de momento fletor, em valor absoluto.

• A.

  2,0 m

• B.

  4,0 m

• C.

  1,0 m

• D.

  3,0 m

• E.

  0,5 m

Segundo a Norma Regulamentadora NR18 – Condições e Meio Ambiente do Trabalho na Indústria da Construção, do Ministério do Trabalho, analise.

I. São obrigatórios a elaboração e o cumprimento do PCMAT nos estabelecimentos com vinte trabalhadores ou mais.

II. Muros, edificações vizinhas e todas as estruturas que possam ser afetadas pela escavação devem ser escorados.

III. A área de trabalho onde está situada a bancada de armação pode ficar a céu aberto.

 IV. Nas operações de corte de madeira, devem ser utilizados dispositivo empurrador e guia de alinhamento.

Está(ão) correta(s) apenas a(s) afirmativa(s)

• A.

  I

• B.

  III

• C.

  I, II, IV

• D.

  II, III, IV

• E.

  I, II, III, IV
