Questões de Engenharia Civil da CONSULPLAN Consultoria (CONSULPLAN)

Estudos geotécnicos têm por objetivo a obtenção das informações geológicas e geotécnicas necessárias à análise e detalhamento de soluções propostas para uma determinada construção ou obra. Perfis de sondagem são representações de dados coletados para estes estudos e devem conter os seguintes elementos mínimos para sua análise, EXCETO:

• A. Referência de nível.
• B. Data da sondagem.
• C. Posição do NA (nível d'água).
• D. Tipo de amostrador.
• E. Legenda gráfica dos materiais.

Em relação a ocorrências de trincas e fissuras em obras de construção civil é INCORRETO afirmar que:

• A. As platibandas, em função da forma geralmente alongada tendem a comportar-se como muros de divisa. Normalmente surgirão fissuras verticais regularmente espaçadas, caso não tenham sido convenientemente projetadas juntas ao longo da mesma.
• B. As fissuras em argamassas de revestimento, provocadas por movimentações térmicas das paredes irão depender sobretudo do módulo de deformação da argamassa, sendo sempre desejável que a capacidade de deformação do revestimento supere com boa folga a capacidade de deformação da parede propriamente dita.
• C. As fissuras induzidas por movimentações térmicas no corpo do revestimento geralmente são regularmente distribuídas e com aberturas bastante reduzidas (espécie de gretagem) assemelhando-se às fissuras provocadas por retração de secagem.
• D. Paredes monolíticas construídas com solo estabilizado (solo-cimento) são pouco suscetíveis à formação de fissuras, tanto se considerarmos a retração inicial quanto pelas movimentações higroscópicas reversíveis do material.
• E. Consumos de água excepcionalmente altos, identificados pela coloração esbranquiçada que assume o concreto após a secagem produzirão fissuras com diferentes configurações, inclusive fissuras mapeadas similares àquelas que ocorrem com maior freqüência nas argamassas de revestimento.

Segundo a NBR 6118, uma fissuração é considerada nociva ao concreto armado, com possibilidade de corrosão da armadura em meios agressivos, quando a abertura das fissuras na superfície do concreto ultrapassar o seguinte valor:

• A. 0,1 mm
• B. 0,2 mm
• C. 0,3 mm
• D. 1,0 mm
• E. 2,0 mm

É uma das propriedades dos materiais de construção, indica a relação entre o volume compactado (sem vazios) e o volume total, expresso em porcentagem:

• A. porosidade
• B. massa unitária
• C. permeabilidade
• D. compacidade
• E. ductibilidade

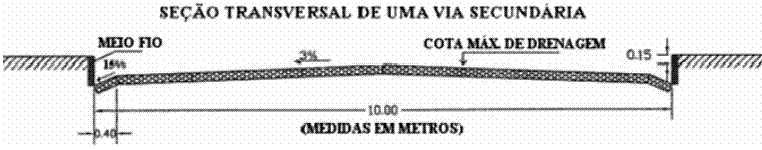

Considere o croqui abaixo (sem escala), de uma seção transversal de uma via secundária. Calcule a altura do meio fio, em centímetros:

• A. 15 cm
• B. 23 cm
• C. 28 cm
• D. 32 cm
• E. 35 cm

O muro de arrimo da figura está suportando um solo de peso específico igual a 16 kN/m3 e com um coeficiente de empuxo ativo igual a 1/3:

Pelo Método de Rankine, o valor total do empuxo ativo sobre este muro será igual a

• A. 20 kN/m
• B. 32 kN/m
• C. 64 kN/m
• D. 75 kN/m
• E. 96 kN/m

A sapata da figura de base quadrada deve ser projetada como uma sapata rígida para suportar uma carga vertical centrada de um pilar quadrado de lado igual a 20cm:

Considerando-se que o peso próprio da sapata já está incluído nesta carga vertical e que a pressão admissível do solo é de 300 kN/m2, as menores dimensões dessa sapata rígida devem ser as seguintes:

• A. base 1,5m x 1,5m e altura h ≥ 0,3m.
• B. base 2m x 2m e altura h ≥ 0,3m
• C. base 2m x 2m e altura h ≥ 0,6m
• D. base 3m x 3m e altura h ≥ 0,6m
• E. base 3m x 3m e altura h ≥ 0,9m

A viga contínua da figura está submetida a uma carga uniformemente distribuída e sua seção transversal é constante ao longo de todo o seu comprimento:

Os momentos fletores máximos positivo e negativo atuantes nessa viga são os seguintes:

• A. MMAX(+) = 7,2 kNm MMAX(-) = - 14,2 kNm.
• B. MMAX(+) = 9,0 kNm MMAX(-) = - 18 kNm.
• C. MMAX(+) = 10,8 kNm MMAX(-) = - 21,6 kNm.
• D. MMAX(+) = 15,2 kNm MMAX(-) = - 27 kNm
• E. MMAX(+) = 18,4 kNm MMAX(-) = - 30 kNm.

A laje de concreto armado da figura está apoiada nas vigas V1, V2 e V3 e possui um bordo livre. O carregamento atuante nessa laje é uniformemente distribuído e igual a 7 kN/m2:

As reações dessa laje nas vigas V1 e V2 são as seguintes:

• A. 8,4 kN/m e 7 kN/m.
• B. 10 kN/m e 4,4 kN/m.
• C. 12 kN/m e 3,4 kN/m.
• D. 12,5 kN/m e 2 kN/m.
• E. 15 kN/m e 1,8 kN/m.

No dimensionamento de uma viga de concreto armado submetida à flexão simples, quando a tensão na armadura de tração for menor do que a tensão de escoamento do aço (caso de seção superarmada), é preciso:

• A. Aumentar a armadura transversal para evitar o escoamento do aço.
• B. Diminuir a altura da viga para que não haja fissuras excessivas.
• C. Colocar armaduras adicionais nas faces laterais para aumentar a resistência da viga.
• D. Reduzir a armadura longitudinal de tração para reduzir a tensão no aço.
• E. Utilizar armadura de compressão para evitar o esmagamento do concreto
