Questões de Engenharia Civil da Fundação de Apoio ao Desenvolvimento da Educação de Mato Grosso do Sul (FADEMS)

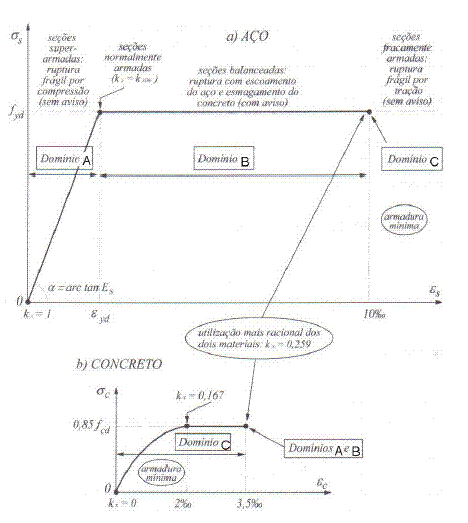

O concreto armado pode ser definido como o material estrutural composto pela associação do concreto com barras de aço nele inseridas, de modo que constituam um sólido único, do ponto de vista mecânico, quando submetido às ações externas. Denomina-se domínio de deformações a um intervalo convencional que compreende todas as possíveis situações de ruptura da seção transversal plana de um elemento linear de concreto armado, para uma determinada solicitação normal. Estado Limite Último é o estado limite relacionado ao colapso, ou a qualquer outra forma de ruína estrutural, que determine a paralização do uso da estrutura. A figura ilustra como os domínios de deformações das seções nos estados limites últimos da flexão simples se associam aos diagramas tensão versus deformação dos materiais concreto e aço para o caso de seções retangulares de concreto armado.

Nos diagramas σ - ε dos materiais, é correto afirmar que os domínios A, B e C são respectivamente

• A.

  2, 3 e 4

• B.

  3, 2 e 4

• C.

  2, 4 e 3

• D.

  4, 2 e 3

• E.

  4, 3 e 2

Considerando a Lei Federal nº 8.666, de 21 de junho de 1993, que estabelece normas gerais sobre licitações e contratos administrativos pertinentes a obras, serviços, inclusive de publicidade, compras, alienações e locações no âmbito dos Poderes da União, dos Estados, do Distrito Federal e dos Municípios, assinale a afirmação correta.

As obras e os serviços poderão ser licitados quando

• A.

  houver pelo menos um pré-projeto que deverá estar disponível para exame dos interessados em participar do processo licitatório, sendo que o mesmo poderá ser aprovado posteriormente pela autoridade competente.

• B.

  existir orçamento em planilhas que expressem a composição pelo menos dos três principais custos unitários.

• C.

  houver previsão de recursos orçamentários que assegurem o pagamento das obrigações decorrentes de obras ou serviços a serem executadas no exercício financeiro em curso, de acordo com o respectivo cronograma.

• D.

  o produto dela esperado estiver contemplado nas metas estabelecidas no Plano Anual de que trata o art. 166 da Constituição Federal, quando for o caso.

• E.

  os recursos financeiros, qualquer que seja a sua origem, estiverem disponíveis pelo menos com três anos de antecedência da data de sua execução.

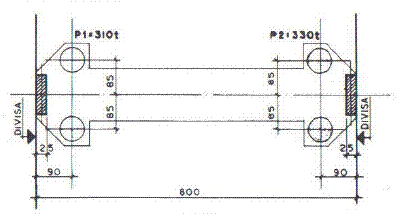

As cargas sobre cada estaca dos blocos do pilar P1 e do pilar P2 respectivamente, interligados por uma viga de equilíbrio com peso próprio desprezível, conforme figura, são:

• A.

  153,75t e 166,25t

• B.

  155,00t e 165,00t

• C.

  100,25t e 219,75t

• D.

  170,53t e 149,47t

• E.

  310,00t e 330,00t

A NBR 5626/1998 - Instalações Prediais de Água Fria, recomenda que a reservação total a ser acumulada nos reservatórios inferiores e superiores não deve ser inferior ao consumo diário e não deve ultrapassar a três vezes o mesmo. O reservatório inferior deve armazenar 3/5 e o superior 2/5 do consumo. Deve-se prever também a reserva de incêndio. Considere um edifício de apartamentos de 24 pavimentos, com quatro apartamentos por pavimento, 7 pessoas por apartamento, consumo diário de 200 litros por pessoa, e reserva de incêndio de 20% do consumo diário. Para armazenar o consumo de um dia, a capacidade do reservatório inferior e superior, em litros, será respectivamente,

• A.

  96768 e 64512.

• B.

  80640 e 53760.

• C.

  134400 e 161280.

• D.

  88704 e 59136.

• E.

  67200 e 80640.

Em um mapa topográfico, na escala 1:30000, os pontos gráficos A(1,00cm; 3,00cm) e B(15,00cm;10,75cm), na coordenada cartesiana (x;y), são vértices de um alinhamento AB (distância gráfica). Nessas condições, a distância real entre os dois pontos é de

• A.

  5,3 km

• B.

  48,0 km

• C.

  19,0 km

• D.

  1,9 km

• E.

  4,8 km

O peso específico de uma argila é 1,7g/ cm³ , o teor de umidade 34% e a densidade das partículas 2,65. O índice de vazios do material é

• A.

  1,53

• B.

  0,22

• C.

  1,09

• D.

  13,25

• E.

  0,53
