Questões de Engenharia Civil da Fundação de Estudos e Pesquisas Sócio-Econômicos (FEPESE)

Numa construção foi executada uma laje em balanço (marquise). 40 dias após a concretagem, ocorreu um acidente: ao tirar as escoras a laje dobrou, junto ao engaste, fi cando suspensa pelos ferros que dobraram. Um engenheiro, antes mesmo de vistoriar o ocorrido, aventou as seguintes hipóteses como causa do acidente. Qual dessas hipóteses pode ser descartada a priori?

• A.

  A dosagem do concreto estar incorreta.

• B.

  Não haver tempo sufi ciente de cura para o concreto.

• C.

  A armadura, embora corretamente dimensionada, estar mal posicionada.

• D.

  A armadura estar sub-dimensionada.

Na figura temos uma viga simplesmente apoiada com carga uniformemente distribuída.

Na seção S o momento fletor é igual a?

• A.

  1,5 t x m

• B.

  2 t x m

• C.

  3 t x m

• D.

  4 t x m

Num projeto de drenagem pluvial está previsto um canal de concreto, conforme a figura A. Posteriormente é proposta uma alteração no projeto, passando este canal para uma seção diferente, conforme a figura B.

Neste caso, qual das afirmações abaixo é verdadeira?

• A.

  Porque as áreas de escoamento são iguais em A e B, as vazões serão iguais também.

• B.

  As vazões em A e B serão diferentes porque o raio hidráulico é diferente.

• C.

  Neste caso o raio hidráulico não influi porque o canal é a céu aberto.

• D.

  O raio hidráulico só influi em seções circulares.

Qual das afirmações é falsa?

• A.

  A água não é recomendada como meio de extinção nos incêndios da Classe C.

• B.

  As edificações podem ter risco de incêndio diferentes, em função de sua ocupação.

• C.

  Os incêndios são classificados em Classe A, Classe B, Classe C.

• D.

  O barrilete de incêndio e o barrilete de consumo de água fria do prédio não precisam ser independentes.

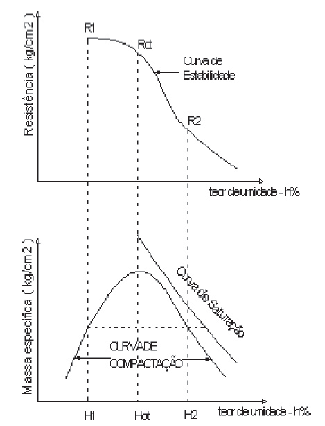

Nos aterros, onde o solo é o material de construção, a operação de compactação é de suma importância, para evitar problemas futuros. Conhecendo a teoria da compactação e tendo ainda como auxílio os gráficos abaixo, pede-se para identificar a afirmação falsa:

• A.

  O certo é compactar um solo com umidade abaixo da ótima (no tramo seco da curva de compactação), para obter uma resistência maior na curva de estabilidade.

• B.

  Umidade ótima é aquela em que, para uma determinada energia de compactação usada, se obtém a máxima massa específi ca do solo.

• C.

  Compactando um solo muito úmido, haverá a possibilidade de evaporação da água, favorecendo a contração com aparecimento de trincas.

• D.

  Quanto mais fi nos são os solos (tipo silte e argila) maior será a umidade ótima, porque quanto mais fino é o solo maior é a superfície específica.

Relacionando a segunda coluna com a primeira, teremos a seguinte seqüência numérica, de cima para baixo:

1. depósito no fundo da fossa

2. dispositivo de infiltração

3. fecho hídrico

4. dispositivo de filtragem do efluente da fossa

5. câmara anaeróbica de tratamento de esgoto

( ) fossa

( ) sumidouro

( ) filtro anaeróbico

( ) sifão

( ) lodo digerido

A seqüência das respostas assinaladas é:

• A.

  1, 2, 4, 5, 3

• B.

  1, 5, 2, 3, 4

• C.

  3, 5, 1, 4, 2

• D.

  5, 2, 4, 3, 1

Tendo uma área de 50 m × 30 m que se pretende aterrar em 50 cm, opta-se por escavar próximo um buraco de 30 m × 30 m para uma futura piscina. Antes de iniciar a escavação do buraco, quadriculou-se e piqueteou- se a área, conforme a figura abaixo e nivelou-se cada vértice da malha criada.

Sabendo que se escavará até a cota 10 000, podemos afirmar:

• A.

  Volume escavado > volume de aterro.

• B.

  Volume escavado = volume de aterro.

• C.

  Volume escavado < volume de aterro.

• D.

  Faltam dados para determinar os volumes.

Foi construído um complexo comercial, onde existe um sistema de esgoto composto por um tanque séptico e dois sumidouros, que atende um restaurante que serve 120 refeições por dia e um setor administrativo com 30 funcionários. Ainda lhe informam que o sistema de esgoto não funciona desde a inauguração e lhe fornecem os seguintes dados do sistema:

• O tanque séptico é de câmara única e tem volume útil de 3,00 m³.
• Os sumidouros têm base retangular de 3,00 m x 1,00 m e altura de 1,50 m

Dados e informações adicionais:

• O terreno tem um coeficiente de infi ltração igual a 75 litros/m²/dia

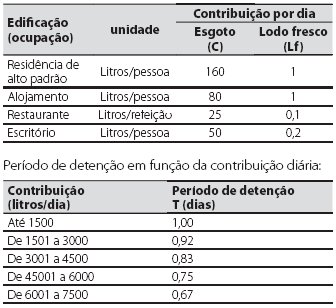

Tabela: contribuição de esgoto e lodo fresco por tipo de ocupação

Fórmulas:

V = volume útil (litros)

N = número de contribuintes

C = contribuição de despejo por entidade por dia (Litros /pessoa ou litros/refeição)

T = período de detenção (dias)

K = taxa de acumulação de lodo digerido em função da temperatura e tempo de acumulação (adotar K = 65)

Lf = contribuição de lodo fresco por entidade por dia (litros/pessoa ou litros/refeição)

A = área de infi ltração (m2)

Vc = N × C = volume de contribuição (litros/dia)

I = coeficiente de infiltração (Litros/m2 x dia)

Qual das alternativas abaixo resolverá o problema de maneira mais econômica?

• A.

  Aumentar o volume da fossa para 6 m³.

• B.

  Aumentar o volume da fossa para 6 m³ e construir mais dois sumidouros iguais aos existentes.

• C.

  Construir mais dois sumidouros iguais aos existentes.

• D.

  Substituir os sumidouros por um filtro anaeróbico.

O croqui abaixo mostra a instalação de água fria de um vestiário de quadra de esportes, onde:

AB, BC, CD... são trechos de ramal.

LV = lavatório

CH = chuveiro

VS = vaso sanitário com caixa acoplada.

Você sabe, também, que após uma competição, todos os aparelhos são usados simultaneamente.

Dados e informações adicionais:

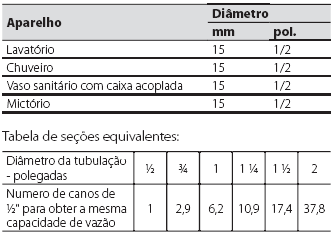

Diâmetro mínimo dos sub-ramais dos aparelhos:

Para a situação acima descrita e os dados fornecidos, qual das afirmações abaixo é falsa?

• A.

  Neste tipo de uso, o melhor método de dimensionamento é o "método das seções equivalentes", que considera o máximo consumo possível.

• B.

  O método de Hunter (também conhecido como método dos pesos) considera que os aparelhos não são usados todos simultaneamente.

• C.

  A ordem de colocação dos aparelhos afetará o diâmetro do trecho CD.

• D.

  No método de Hunter o critério de dimensionamento é pelo consumo máximo provável.
