Questões de Engenharia Civil da Fundação Getúlio Vargas (FGV)

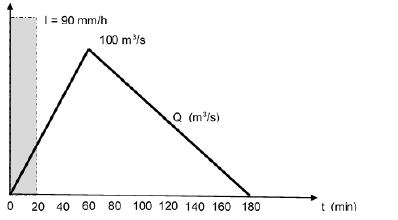

A figura mostra o hietograma de uma precipitação crítica que caiu uniformemente em uma bacia hidrográfica de 25 km². A intensidade da precipitação foi de 90 mm/h e sua duração de 20 min. Essa chuva gerou no exutório da bacia o hidrograma de cheia triangular com vazão de pico de 100 m³/s e tempo de base de 3 horas.

O coeficiente de escoamento superficial ou de runoff dessa bacia hidrográfica é:

• A. 0,24;
• B. 0,36;
• C. 0,50;
• D. 0,64;
• E. 0,72.

A força aplicada sobre uma estaca ou tubulão isolado, provocando apenas recalques que a construção pode suportar sem inconvenientes, e oferecendo, simultaneamente, segurança satisfatória contra a ruptura ou o escoamento do solo ou do elemento de fundação é a carga:

• A. total;
• B. de projeto;
• C. em serviço;
• D. de ruptura;
• E. admissível.

Visando dimensionar um decantador prismático convencional de uma ETE, um engenheiro realizou ensaios com cone de Inhoff com o esgoto a ser tratado e obteve uma velocidade de sedimentação crítica (Vs) de 0,006 m/s. Sabendo-se que já foram pré-dimensionados uma velocidade de escoamento (Ve) de 0,04 m/s, uma largura de 5 m e um comprimento de 20 m, para atingir uma remoção de 100% das partículas sedimentadas no ensaio crítico com cone de Inhoff, a altura do decantador deverá ser:

• A. 2,0 m;
• B. 2,5 m;
• C. 3,0 m;
• D. 3,5 m;
• E. 4,0 m.

Para o emprego na indústria da construção civil algumas madeiras são transformadas a fim de corrigir suas propriedades anisotrópicas.

São várias as tecnologias de alteração da estrutura fibrosa do material. Aquela transformada pela colagem de duas ou três lâminas, alterando-se a direção das fibras em ângulo reto de modo a equilibrar as variações de retratibilidade e homogeneizar as resistências nos sentidos transversal e longitudinal é a madeira:

• A. laminada e colada;
• B. aglomerada;
• C. laminada compensada;
• D. reconstituída;
• E. anisotrópica.

Uma das etapas de tratamento da água em uma ETA é a coagulação.

Sobre o processo realizado nessa etapa, está correto afirmar que:

• A. busca remover compostos orgânicos e inorgânicos indesejáveis fazendo a água entrar em contato com uma substância adsorvente, em geral carvão ativado;
• B. o hidróxido de sódio é um dos agentes de coagulação mais utilizados em estações de tratamento;
• C. na coagulação por adsorção e neutralização com sulfato de alumínio, a desestabilização dos colóides é realizada através da formação de uma grande quantidade de hidróxido de alumínio gel insolúvel que, ao ser arrastado, aprisiona os colóides;
• D. na coagulação por varredura, o potencial zeta da água é zerado;
• E. para tratar uma mesma água, na coagulação exclusivamente por adsorção e neutralização há um menor consumo de sulfato de alumínio que na coagulação exclusivamente por varredura.

Um engenheiro pretende dimensionar uma mistura do tipo argamassa de cimento e areia secos com o traço 1:5 em massa e fator água-cimento de 0,5. Sabe-se que a massa específica da água no ambiente é de 1.000 kg/m³ e que a areia a ser empregada apresenta teor de umidade de 2%.

Para se obter essa argamassa, o volume de água necessário por saco de cimento de 50 kg é igual a:

• A. 5 litros;
• B. 12 litros;
• C. 20 litros;
• D. 25 litros;
• E. 36 litros.

Relacione os tipos de água comumente disponíveis em obras à adequação para a preparação de concreto.

1. Água de fontes subterrâneas ou captação pluvial

2. Água recuperada dos processos de preparo do concreto

3. Água de abastecimento público

4. Água salobra

( ) É considerada adequada para uso em concreto e não necessita ser ensaiada.

( ) Pode ser adequada para uso em concreto, mas deve ser ensaiada.

( ) Pode ser usada para concreto não armado, mas deve ser ensaiada. Não é adequada à preparação de concreto protendido ou armado.

( ) Pode ser utilizada como água para amassamento de concreto estrutural, desde que seja ensaiada e que confira massa adicional de material sólido menor do que 1% da massa total de agregados presentes no concreto.

Assinale a opção que indica a relação correta, de cima para baixo.

• A. 1 – 3 – 2 – 4
• B. 3 – 1 – 4 – 2
• C. 3– 2 – 1 – 4
• D. 1 – 2 – 4 – 3
• E. 2– 3 – 4 – 1

Curvas de nível são utilizadas para indicar a topografia de um terreno.

Em relação às propriedades das curvas de nível, é correto afirmar que:

• A. duas curvas de nível podem se tocar ou se cruzar em terrenos pouco inclinados;
• B. uma curva de nível sempre tem um fim, fechando-se em si mesma, dentro ou fora dos limites do papel;
• C. uma curva de nível pode bifurcar-se em terrenos acidentados;
• D. em depressões do terreno, as curvas de valor menor envolvem as curvas de valor maior;
• E. as curvas de nível de terrenos mais planos são menos espaçadas que as de terrenos mais acidentados.

Ao medir as propriedades hidráulicas de um corpo de água, um técnico observou que o número de Froude (F) é igual a 0,60 e o número de Reynolds (Re) é igual a 16.200.

Assim, ele pode concluir que o regime de escoamento é:

• A. fluvial e laminar;
• B. fluvial e turbulento;
• C. crítico e laminar;
• D. torrencial e laminar;
• E. torrencial e turbulento.

Sabe-se que a probabilidade de ocorrência de uma precipitação crítica anual é de 30%. A probabilidade de essa precipitação ocorrer nos próximos 3 anos é de:

• A. 10,0%;
• B. 22,3%;
• C. 34,5%;
• D. 53,4%;
• E. 65,7%.
