Questões de Engenharia Civil da FJG

Considere a instalação abaixo, e responda à questão de número 36.

Em uma instalação hidráulica, a perda de carga unitária (J), em metros de coluna d'água por metro de tubulação, é igual a 0,10. Os trechos R-C e B-A da instalação são verticais e o trecho C-B é horizontal. Considerando-se desprezíveis as perdas de carga localizadas, as pressões estática e dinâmica no ponto A da instalação hidráulica, valem, em kPa, respectivamente (adotar: 1 kgf /m² = 10 Pa e peso específico da água = 1000 kgf /m³):

• A.

  33,0 e 30,5

• B.

  35,0 e 30,7

• C.

  330 e 310

• D.

  350 e 307

De acordo com a NBR-8160/99, que estabelece as exigências e recomendações para projeto e execução de sistemas prediais de esgoto sanitário, a tubulação que recebe diretamente os efluentes de aparelhos sanitários denomina-se:

• A.

  ramal de descarga

• B.

  ramal de esgoto

• C.

  tubo de queda

• D.

  subcoletor

De acordo com a NBR-5626/98, que estabelece as exigências e recomendações para projeto, execução e manutenção de instalações prediais de água fria, a pressão de água em condições estáticas, em qualquer ponto de utilização da rede predial de distribuição, não deve ser superior, em kPa, a:

• A.

  400

• B.

  300

• C.

  200

• D.

  150

Na alimentação de energia elétrica de um edifício, a instalação de uma caixa seccionadora entre o ramal de entrada de energia e a caixa distribuidora, tem por finalidade:

• A.

  alojar os transformadores de corrente, quando a carga instalada for grande, após o ramal de entrada

• B.

  separar os circuitos que atendem aos medidores das unidades consumidoras junto ao ramal de entrada

• C.

  proteger o ramal de entrada, desligando o fornecimento de energia ao edifício, em casos de emergência

• D.

  realizar a derivação dos condutores do ramal de entrada para os equipamentos de medição que estiverem localizados nos pavimentos superiores, quando for o caso

A área da região limitada pela curva y= -x² + 4x , pelo eixo x e pelas retas x= 2 e x= 3, vale

• A. 11/3
• B.

  10/3

• C.

  14/3

• D.

  15/4

A derivada da função   é igual a:

• A.
• B.
• C.
• D.

• A.
• B.
• C.
• D.

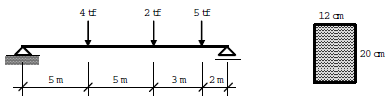

Observe o carregamento abaixo e responda à questão de número 43.

A máxima tensão de compressão atuante na viga de seção transversal retangular (12 cm x 20 cm), submetida ao carregamento, em kgf/cm² , é igual a:

• A.

  2750

• B.

  2500

• C.

  2000

• D.

  1750

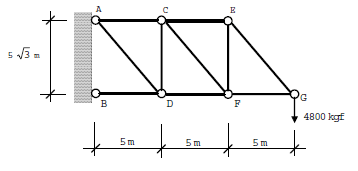

Considerando-se esforços de tração como positivos (+) e de compressão como negativos (-), os valores dos esforços normais nas barras CE, CF e DF da treliça abaixo são, em kgf, respectivamente iguais a:

• A.
• B.
• C.
• D.

Uma instalação predial de água fria deve ser projetada e executada de modo que não haja possibilidade de a água potável deixar de atender ao padrão de potabilidade, devido a uma contaminação. Um dos cuidados que devem ser observados é o de evitar o refluxo de água usada ou servida, para a fonte de abastecimento ou para a própria instalação predial de água fria. Um exemplo efetivo de dispositivo (ou disposição construtiva) de prevenção ao refluxo de água em instalações prediais de água fria é a:

• A.

  válvula antigolpe

• B.

  conexão cruzada

• C.

  separação atmosférica

• D.

  válvula redutora de pressão
