Questões de Engenharia Civil da Fundação Universa (FUNIVERSA)

Um sistema de impermeabilização possui algumas funções muito importantes, entre elas: impedir o acesso de água para o interior da edificação e proteger a estrutura de agentes agressivos carreados na água. De acordo com as recomendações normativas e as condições específicas de execução de uma obra de impermeabilização, assinale a alternativa correta.

• A.

  As cavidades ou ninhos existentes na superfície não precisam ser preenchidos, pois o sistema de impermeabilização os cobrirá.

• B.

  O substrato a ser impermeabilizado deve apresentar cantos e arestas vivos, facilitando a aplicação do sistema de impermeabilização selecionado para a região.

• C.

  Após a execução da impermeabilização, não se recomenda efetuar prova de carga com lâmina d’água, a fim de não se prejudicar a cura do sistema utilizado.

• D.

  As superfícies podem apresentar óleos ou graxas, desde que estejam isentas de partículas soltas, para não apresentar irregularidades aparentes no sistema de impermeabilização.

• E.

  Toda superfície que será impermeabilizada e que requeira escoamento d’água deve ter um caimento mínimo de 1,0% em direção aos coletores.

Para evitar infiltrações por um telhado, as coberturas devem ser formadas por superfícies inclinadas, a fim de possibilitar o escoamento da água da chuva. Essas superfícies inclinadas são denominadas planos de água ou, simplesmente, águas. O formato e a quantidade delas dependem do projeto de cada residência e do número de escoamentos que comporão o telhado. Acerca dos elementos de um telhado, assinale a alternativa correta.

• A.

  O telhado de duas águas apresenta a cumeeira e o espigão.

• B.

  O telhado de três ou mais águas possui apenas a cumeeira.

• C.

  Telhados com vários ângulos devem ser dotados de rincões, cuja função é captar dois planos de água descendentes em uma junção de duas águas.

• D.

  A cumeeira é o divisor de duas águas em plano inclinado ou oblíquo.

• E.

  O espigão é o encontro de um divisor de duas águas de cota mais elevada do plano no sentido horizontal.

Em uma obra, o engenheiro responsável estava questionando o mestre-de-obras acerca dos níveis em que as peças estruturais estavam sendo concretadas. A fim de visualizar os níveis de forma adequada, o engenheiro procurou os desenhos arquitetônicos que continham os planos secantes verticais que dividem a construção em duas partes, no sentido longitudinal ou transversal, para conseguir enxergar a forma final da construção, em todos os seus pavimentos. Esses desenhos são denominados

• A.

  detalhes.

• B.

  elevações.

• C.

  fachadas.

• D.

  cortes.

• E.

  cobogós.

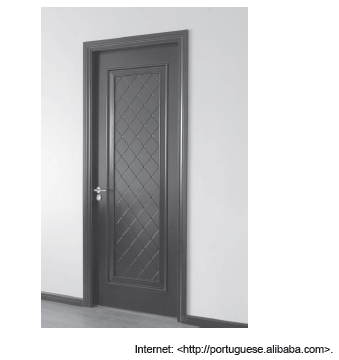

Na porta de madeira mostrada na figura acima, não está presente o(a)

• A.

  ombreira.

• B.

  travessa.

• C.

  bandeira.

• D.

  alizar.

• E.

  folha.

O vidro é um material cada vez mais utilizado na construção civil, sobretudo na composição de fachadas de edificações. É um produto cuja fabricação envolve o resfriamento de uma massa em fusão de óxidos, tendo como principal constituinte a sílica. Acerca desse tema, assinale a alternativa correta.c

• A.

  Vidros recozidos são fabricados com o aquecimento da chapa de vidro a uma temperatura próxima da fusão, seguida de um rápido resfriamento da superfície por meio de jatos de ar, que provocam tensões entre a superfície fria da chapa e o seu interior ainda quente.

• B.

  Vidros temperados, conhecidos como vidros comuns, são obtidos pela fusão da matéria-prima que os compõe à temperatura de 1.500 ºC. Sua forma é obtida pelo resfriamento do vidro, que sai do forno na espessura desejada, como uma lâmina contínua.

• C.

  Vidros laminados são obtidos por meio da colocação de um filme, com o aspecto de um plástico fino, entre duas chapas de vidro comum, que são prensadas para eliminação de bolhas de ar e, em seguida, submetidas a um aumento da pressão atmosférica e de temperatura em câmaras especiais, o que confere a aderência ao conjunto.

• D.

  Vidros aramados são obtidos pela aplicação de um filme metálico sobre a superfície do vidro, conferindo-lhe o aspecto espelhado.

• E.

  Vidros termorrefletores são fabricados com a inserção de uma tela metálica em seu interior para que esta mantenha os fragmentos de vidro presos, em caso de rompimento.

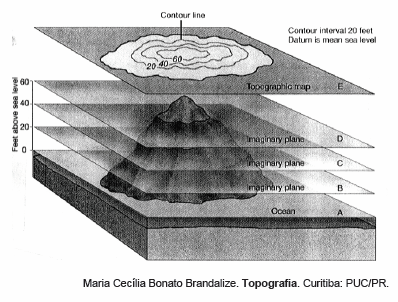

As curvas de nível são linhas curvas fechadas obtidas a partir da interseção de planos horizontais com a superfície de um dado terreno, como exemplificado na figura a seguir. Todos os pontos pertencentes a uma dessas linhas encontram-se no mesmo nível e, portanto, apresentam a mesma cota altimétrica. Os planos de interseção são paralelos e apresentam a mesma distância entre dois planos adjacentes; essa distância recebe o nome de equidistância vertical. Segundo o seu traçado, as curvas de nível classificam-se em mestras, representadas por traços mais espessos, e cotadas, sendo normalmente múltiplas de 5 ou 10 m; intermediárias, quando múltiplas da equidistância vertical e não são linhas mestras; e curvas de meia equidistância, cuja finalidade é a densificação de terrenos muito planos.

Com relação ao procedimento para representação de um terreno por meio de curvas de nível, sua correta compreensão e suas recomendações normativas, assinale a alternativa correta.

• A.

  Duas curvas de nível não podem se cruzar.

• B.

  Quanto mais próximas as curvas de nível de um terreno, menor é a declividade do terreno.

• C.

  Curvas afastadas representam terrenos muito acidentados.

• D.

  Os pontos de início e término de uma curva de nível podem ser diferentes.

• E.

  Elevações são superfícies em que as curvas de nível de maior valor envolvem as de menor valor.

Um motor elétrico de tensão 110 V e corrente necessária igual a 20 A requererá, para funcionar, a potência de

• A.

  5,5 VA.

• B.

  90 VA.

• C.

  130 VA.

• D.

  220 VA.

• E.

  2.200 VA.

Interruptores são dispositivos de comando de circuitos elétricos, utilizados principalmente nos circuitos de iluminação. Os interruptores podem ser unipolares, quando instalados em circuitos monofásicos, ou bipolares, quando em circuitos bifásicos. Como medida de segurança, a fim de permitir substituição de lâmpadas sem risco de choques elétricos, os interruptores unipolares devem estar conectados entre o condutor de retorno e o condutor

• A.

  de fase.

• B.

  neutro.

• C.

  de aterramento.

• D.

  de equipotencialização.

• E.

  de proteção residual.

Acerca dos itens que compõem uma porta, assinale a alternativa incorreta.

• A.

  A ombreira é o elemento vertical que compõe o batente.

• B.

  A travessa é o elemento horizontal que compõe o batente.

• C.

  A bandeira é uma peça fixa ou móvel presente na parte superior de algumas portas.

• D.

  O alizar é uma régua utilizada para cobrir as juntas entre as paredes e os batentes, emoldurando o vão da porta.

• E.

  O batente é a parte móvel que, quando fechada, veda o vão.

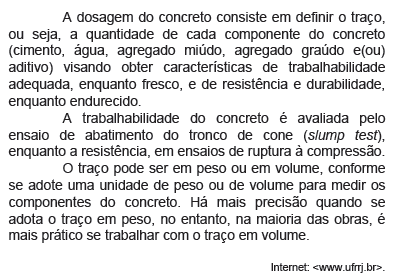

Com relação aos componentes do concreto e sua dosagem, assinale a alternativa correta.

• A.

  O excesso de água na mistura migra para a superfície pelo processo de exudação, provocando vazios chamados de porosidade capilar, fator prejudicial à resistência do concreto, aumenta sua permeabilidade e diminui a durabilidade da peça concretada.

• B.

  A resistência do concreto é diretamente proporcional ao fator água/cimento.

• C.

  O amassamento do concreto consiste na operação de seu alisamento logo após ter sido misturado e aplicado nas peças estruturais de que fará parte.

• D.

  O teor de cloro na água adicionada a um concreto não é fator determinante da decisão de utilizá-lo como elemento estrutural.

• E.

  Quanto maior for o fator água/cimento, menor será a trabalhabilidade do concreto.
