Questões de Engenharia Civil da Instituto Machado de Assis

O Projeto Estrutural, também chamado de Cálculo Estrutural é o dimensionamento das estruturas, geralmente de concreto armado, que vão sustentar a edificação, transmitindo as suas cargas ao terreno. Assim projetos estruturais utilizando concreto armado são muito frequentes em obras de edificações e têm definições bem detalhadas pelas normas brasileiras. A respeito desses projetos e seus detalhes, analise as afirmações abaixo:

I. Para o cálculo de pilares estruturais de edifícios, é admitido o estudo das cargas verticais utilizando o modelo clássico de viga contínua, simplesmente apoiada nos pilares.

II. Uma das hipóteses básicas de cálculo das seções à flexão pura no estado limite último é a de que a deformação das barras da armadura passiva é a mesma do concreto no seu entorno.

III. Para o cálculo de vigas estruturais de edifícios, a largura mínima da seção transversal dessas vigas deve ser igual a 7 cm.

IV.Para o cálculo de lajes retangulares, a espessura das lajes de um painel deve ser verificada para a condição de fluência dos estribos e de resistência da armadura negativa à compressão.

Após análise das afirmações acima podemos concluir que:

• A. Apenas I e II estão corretas
• B. Apenas III e IV estão corretas
• C. Apenas I, II e III estão corretas
• D. Apenas II, III e IV estão corretas

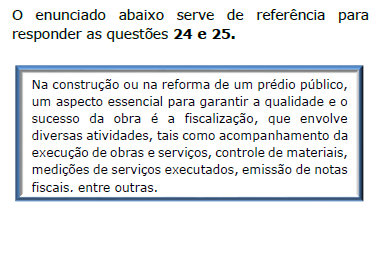

Em relação a essas atividades descritas acima todas as afirmações abaixo estão corretas, EXCETO.

• A. Na escavação de vala, o volume de material que deve ser transportado é igual ao volume medido (cubicado) no corte.
• B. Na aplicação de azulejos, a quantificação da área referente ao serviço a ser executado é igual à área efetivamente aplicada menos a área dos vãos.
• C. Para pagamento dos serviços executados, a empresa contratada deve encaminhar nota fiscal, acompanhada de boletim de medição, à unidade competente para a liberação dos respectivos valores.
• D. A empresa contratada para a execução da obra deve elaborar o diário de obra (DO), cujo teor consiste no registro sistemático, objetivo, sintético e diário dos eventos ocorridos no âmbito da obra, bem como de comentários e observações pertinentes.

Considerando as atividades descritas acima analise as afirmações abaixo:

I. Em serviços de alvenaria, a área que deve ser considerada para medição é a área da parede externa menos a área dos vãos.

II. Os serviços realizados devem ser medidos mensalmente pelo responsável técnico da obra, registrados na anotação de responsabilidade técnica (ART) e encaminhados para a fiscalização, que deve verificar a concordância com o projeto e o cronograma da obra.

III. A ART e o DO devem ser elaborados pelos seus respectivos responsáveis, utilizando unicamente os formulários-padrão disponibilizados pelo conselho regional de engenharia, arquitetura e agronomia (CREA) da região onde a obra está sendo executada.

IV. Um lote de lâmpadas que seja recebido no canteiro de obra deve passar pela inspeção de todos os dados das lâmpadas e pelo teste de funcionamento de toda a carga.

V. O controle de qualidade de telhas cerâmicas consiste na verificação do aspecto geral do lote, observando-se se as peças apresentam quebras, trincas e empenamento, verificação de dimensões e queima de uma amostra.

Após análise das afirmações acima podemos concluir que:

• A. Apenas I e II estão corretas
• B. Apenas I, II e III estão corretas
• C. Apenas IV e V estão corretas
• D. Apenas III, IV e V estão corretas

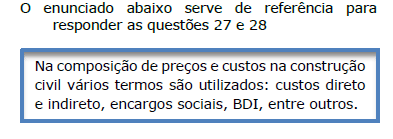

Deve-se considerar no cálculo dos custos indiretos, chamados de BDI (Benefício e Despesas Indiretas) todos abaixo, EXCETO.

• A. A administração central (apoio técnico, supervisão, administração, etc.).
• B. Encargos fiscais (imposto de renda, PIS, PASEP, ISS, etc.).
• C. A administração local (apoio técnico, supervisão, administração, etc.) da obra.
• D. Despesas com manutenção do canteiro de obra.

Sobre a necessidade de se promover o planejamento e cronograma físico-financeiro da obra aplicando-se a ferramenta PERT-CPM, podemos afirmar CORRETAMENTE:

• A. Por se tratar de uma ferramenta de gerenciamento e preparação, e por requerer conhecimentos básicos e simples, o coordenador da obra deve delegar a tarefa de construção da rede de atividades a um subordinado, o que lhe possibilita maior tempo para a elaboração de outras atividades como a relação de materiais e lista de materiais.
• B. Problemas como avarias de máquinas e postos de trabalho ocupados, podem ocorrer durante a obra e atrasam a programação e o prazo de entrega, razão pela qual são fundamentais o planejamento e o gerenciamento adequado dos recursos produtivos.
• C. Uma atividade fictícia refere-se a uma conexão que identifica uma relação de precedência, implicando na execução de uma atividade real, porém sem o registro dos diferentes tempos, pois a atividade fictícia é sempre a de menor tempo.
• D. Dois nós poderão estar conectados a mais de uma seta ou caminho e devem acontecer simultaneamente, independentemente do tempo demandado.

Estrutura é a parte resistente da construção e tem as funções de resistir às ações e as transmitir para o solo. Em edifícios, os elementos estruturais principais são:

I. Lajes: são placas que, além das cargas permanentes, recebem as ações de uso e as transmitem para os apoios; travam os pilares e distribuem as ações horizontais entre os elementos de contraventamento;

II. Vigas: são barras horizontais que delimitam as lajes, suportam paredes e recebem ações das lajes ou de outras vigas e as transmitem para os apoios;

III. Pilares: são barras verticais que recebem as ações das vigas ou das lajes e dos andares superiores às transmitem para os elementos inferiores ou para a fundação;

IV. Fundação: são elementos como blocos, lajes, sapatas, vigas, estacas etc., que transferem os esforços para o solo.

V. Nos edifícios, são considerados elementos estruturais complementares: escadas, caixas d'água, muros de arrimo, consolos, marquises etc.

Após análise das afirmações acima podemos concluir que:

• A. Apenas I, II e III estão corretas
• B. Apenas II, III, IV e V estão corretas.
• C. I, II, III, IV e V estão corretas.
• D. Apenas III, IV e V estão corretas

Um edifício alto foi concebido para ter estrutura metálica como sua estrutura principal, permitindo grande agilidade na etapa construtiva. Serão empregados perfis laminados estruturais, com previsão de montagem da estrutura na obra. Acerca da situação acima proposta, considerando que essa opção construtiva deve ser acompanhada por cuidados específicos durante a execução da edificação, assim analise as afirmações abaixo:

I. Ao se armazenar a peça estrutural, deve-se deixar visível o peso da mesma, para não haver problemas no içamento.

II. Mesmo sendo empregados perfis préfabricados, o esmerilhamento é uma atividade com grande capacidade de acarretar acidentes.

III. Todo corte de perfis para ajuste de dimensão empregando maçarico oxiacetilênico deve ser feito na altura onde o perfil será fixado.

IV. A utilização de solda que emprega arco voltaico dispensa que o equipamento de soldagem elétrica seja aterrado.

Após análise das afirmações acima podemos concluir que:

• A. Apenas I e II estão corretas
• B. Apenas III e IV estão corretas
• C. Apenas I, II e III estão corretas
• D. Apenas II, III e IV estão corretas

Sobre execução de revestimentos cerâmicos, todas as afirmações abaixo estão corretas, EXCETO.

• A. Quanto menor a placa, maior a quantidade de recortes e, ao mesmo tempo, quanto maior a placa, menor a quantidade de recortes.
• B. No assentamento reto, ou seja, em alinhamentos paralelos com as paredes, consomem-se placas sem recortes.
• C. Quando há portas e janelas pode-se ignorar a presença de vãos e considerar toda a área bruta a revestir para compensar os recortes com certa folga.
• D. O tamanho das placas influencia menos na qualidade da argamassa do que o tipo de ambiente, a ação de intempéries e o tráfego futuro.

Projetos de instalações hidráulicas e sanitárias de edifícios devem atender a algumas especificações básicas, elaboradas para garantir o bom funcionamento dessas instalações. Acerca dessas especificações analise as afirmações abaixo:

I. A utilização de buchas metálicas nos tubos de cobre que passam através das paredes não é indicada.

II. Tubos de ferro fundido do tipo pressão-junta elástica devem ter ponta e bolsa.

III. As roscas previstas para os tubos de ferro galvanizado são as do tipo cônicas.

Após análise das afirmações acima podemos concluir que:

• A. Apenas I e II estão corretas
• B. Apenas II e III estão corretas
• C. Apenas I e III estão corretas
• D. I, II e III estão corretas

Um sistema de drenagem bem projetado é requisito fundamental para a segurança e a eficácia operacional, bem como para a durabilidade da pavimentação. O sistema de drenagem é constituído, basicamente de:

• A. Sarjetas, grelhas e boca de lobo.
• B. Caixas coletoras, tubos e conexões.
• C. Sarjetas, caixas coletoras e tubos condutores de água.
• D. Meio fio, guias e sarjetas.
