Questões de Engenharia Civil da MSConcursos

Se a avaliação de uma distância resultou em 200 metros no terreno, e esta mesma distância 160cm no desenho, a escala utilizada foi de:

• A. 1:25.
• B. 1:50.
• C. 1:100.
• D. 1:125.

O AutoCAD é um dos principais softwares para desenho. No AutoCAD, o comando “Fillet” serve para:

• A. Hachurar figuras.
• B. Mudar o raio de arredondamento e/ou arredondar polilinhas.
• C. Fazer a união das pontas de duas linhas, polilinhas ou arcos.
• D. Esticar as entidades selecionadas.

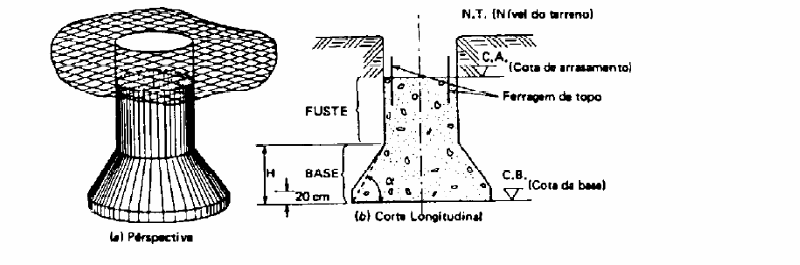

Fundações são elementos estruturais cuja função é transmitir as ações atuantes na estrutura à camada resistente do solo. Os elementos estruturais de fundações devem apresentar resistência adequada para suportar as tensões geradas pelos esforços solicitantes. Além disso, uma fundação deve transferir e distribuir seguramente as ações da superestrutura ao solo, de modo que não cause recalques diferenciais prejudiciais ao sistema estrutural nem à própria ruptura do solo. Em relação aos tipos de fundações, assinale aquele mostrado na figura:

• A. Estaca.
• B. Bloco.
• C. Tubulão.
• D. Sapata.

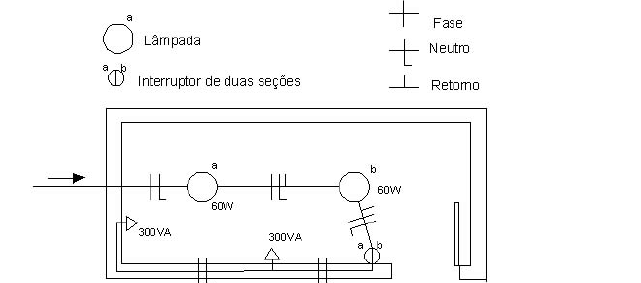

Para que o diagrama de iluminação da figura referente a um quarto residencial tenha as ligações corretas, é necessário acrescentar um fio:

• A. Neutro.
• B. Fase.
• C. Retorno.
• D. Terra.

No projeto geométrico de rodovias, o greide consiste na representação do eixo da rodovia segundo o plano vertical, conhecido como projeto altimétrico. Considerando um trecho reto do greide de 200m de comprimento, em que a cota inicial e final são respectivamente 90m e 100m, a declividade deste trecho é:

• A. 0,5%.
• B. 5,0% .
• C. 0,2%.
• D. 2,0%.

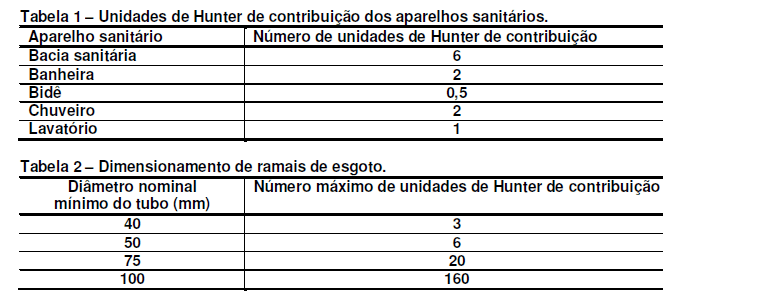

Um ramal de esgoto é definido como uma tubulação primária que recebe os efluentes dos ramais de descarga dos aparelhos sanitários diretamente. A determinação do diâmetro do ramal de esgoto é feita a partir da soma das unidades de Hunter de contribuição dos aparelhos sanitários (tabelas 1 e 2). Qual o número máximo de chuveiros que podem contribuir para um ramal de esgoto com diâmetro 75mm?

• A. 2.
• B. 5.
• C. 10.
• D. 15.

Assinale o modelo matemático que descreve adequadamente a perda de carga distribuída h_p de um escoamento de água sob pressão com vazão Q em uma canalização de seção circular com diâmetro D e comprimento L (K, m e n constantes positivas):

• A.
• B.
• C.
• D.

Baseando-se na identificação das partes que compõem uma estrutura de madeira de um telhado, assinale a alternativa que define corretamente o elemento “terça”:

• A. Peça de madeira de pequena esquadria pregada sobre os caibros, para sustentação das telhas.
• B. Peça de madeira de pequena esquadria, apoiada sobre as ripas para sustentação dos caibros.
• C. Viga de madeira colocada em todo o perímetro superior da parede de alvenaria, para amarração e distribuição da carga concentrada da tesoura.
• D. Viga de madeira apoiada sobre as tesouras ou sobre as paredes, para sustentação dos caibros.

As estruturas podem ser idealizadas como a composição de elementos estruturais básicos, classificados e definidos de acordo com a sua forma geométrica e a sua função estrutural. Assinale a alternativa que corresponde àqueles elementos lineares de eixo reto, usualmente dispostos na vertical, em que as forças normais de compressão são preponderantes:

• A.

  Vigas.

• B.

  Tirantes.

• C.

  Arcos.

• D.

  Grelhas.

• E.

  Pilares.

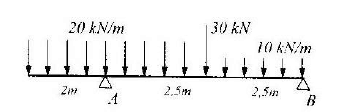

Temse uma viga contínua de concreto, simplesmente apoiada em A e B, submetida a um carregamento conforme indicado na figura. Em relação a esta viga, assinale a alternativa INCORRETA:

• A.

  A reação de apoio em A é igual a 106,7 kN.

• B.

  O momento fletor negativo em A é igual a 40 Kn.m.

• C.

  A reação de apoio em B é igual a 38,3 kN.

• D.

  O cortante máximo na viga é igual a 40 kN.

• E.

  As reações de apoio em A e B são diferentes.
