Questões de Engenharia Civil da Núcleo de Computação Eletrônica UFRJ (NCE)

Na Lei Municipal 6074/2003 (alteração do código de edificações), o artigo 28 da Lei n.º 4.821, de 30 de dezembro de 1998, passou a vigorar com alterações, estabelecendo prazo para a conclusão da estrutura das obras edificações com mais de 04 (quatro) unidades privativas e/ou destinadas a atividades sujeitas à apresentação de Relatório de Impacto Urbano. A contar da vigência desta Lei, o prazo para conclusão da estrutura da obra é de:

• A. 12 meses;
• B. 24 meses;
• C. 36 meses;
• D. 40 meses;
• E. 48 meses.

Na figura abaixo estão representadas as tensões normais e de cisalhamento nas faces x e y. Os valores da tensão máxima de cisalhamento e tensão normal são, respectivamente:

• A.
• B.
• C.
• D.
• E.

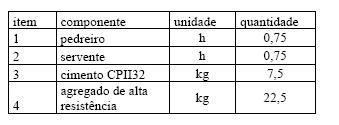

Considere a composição de serviço descrito na tabela, que já inclui possíveis perdas de materiais: Tabela: Serviço: Execução de piso industrial de alta resistência com espessura de 10 cm; unidade m2

Sabendo-se que o custo do saco de 50 Kg de cimento Portland CP II E 32 é igual a R$ 20,00, a hora do pedreiro R$ 6,00 e a do servente R$3,00 para a execução de 100 m² do serviço descrito, os valores pago em cimento e mão-de-obra (servente e pedreiro) serão, respectivamente, em reais, iguais a:

• A. 1500 e 675;
• B. 900 e 750;
• C. 1200 e 375;
• D. 750 e 335;
• E. 300 e 675.

No pórtico plano abaixo, os valores das reações de apoio HA, VA e VD são, respectivamente:

• A. 4 kN, 4kN, 2kN;
• B. 2 kN, 4kN, 2kN;
• C. 4 kN, 2kN, 2kN;
• D. 2 kN, 4kN, 4kN;
• E. 4 kN, 2kN, 4kN.

A figura 1 representa uma curva da banheira, figura muito utilizada para o acompanhamento da vida de um equipamento.

Sobre essa figura, é INCORRETO afirmar que:

• A.

  o setor da curva indicado por "b" representa a fase de "Vida Útil" do equipamento;

• B.

  o setor da curva indicado por "a" representa a faixa de "Mortalidade Infantil" ou "Amaciamento";

• C.

  a figura representa a disponibilidade de um conjunto de equipamentos em um determinado período de tempo;

• D.

  essa curva representa o ciclo de vida de um equipamento;

• E.

  o setor da curva indicado por "c" representa a fase de "Cansaço" ou "Desgaste".

O grau hiperestático do quadro plano abaixo é:

• A. 8;
• B. 7;
• C. 4;
• D. 3;
• E. 1.

Entre os mecanismos de envelhecimento da estrutura de concreto armado apontados pela NBR 6118, indique aquele que NÃO é relativo ao concreto:

• A.

  lixiviação: por ação de águas puras, carbônicas agressivas ou ácidas que dissolvem e carreiam os compostos hidratados da pasta de cimento;

• B.

  despassivação por carbonatação, ou seja, por ação do gás carbônico da atmosfera;

• C.

  expansão por ação de águas e solos que contenham ou estejam contaminados com sulfatos, dando origem a reações expansivas e deletérias com a pasta de cimento hidratado;

• D.

  expansão por ação das reações entre os álcalis do cimento e certos agregados reativos;

• E.

  reações deletérias superficiais de certos agregados decorrentes de transformações de produtos ferruginosos presentes na sua constituição mineralógica.

O concreto é um material que pode ter sua vida útil reduzida devido à existência de algumas patologias. Em relação aos vazios ou nichos de concretagem ("bicheiras"), analise as possíveis causas a seguir:

I – dosagem inadequada : concreto coeso;

II – alta concentração de barras de aço na armação da peça;

III – vibração excessiva;

IV – lançamento do concreto em alturas superiores a 4 m;

V - utilização de aditivos com agentes fungicidas.

Estão corretos somente os itens:

• A. I, II e III;
• B. I, II e V;
• C. I, III e IV;
• D. II, III e IV;
• E. II, III e V.

Para evitar a infiltração de água nas bases das paredes que são levantadas sobre os alicerces de uma edificação, podem ser feitas impermeabilizações à base de asfalto. Numa parede revestida com uma tinta acrílica, no caso de falhas no procedimento de impermeabilização, poderá ocorrer a seguinte patologia:

• A. corrosão;
• B. carbonatação;
• C. desplacamento;
• D. formação de bolhas;
• E. lixiviação.

Ao se optar por estacas de madeira em fundação profunda em obras em terra firme; deve-se considerar o apodrecimento do material ao longo do tempo. Analise as possíveis causas:

I – ataque de cloretos;

II – ataque de insetos;

III – ataque de animais marinhos;

IV – desgaste mecânico;

V – envelhecimento da madeira.

Os itens corretos são somente:

• A. I e II;
• B. I e III;
• C. II e III;
• D. II e V;
• E. III e IV.
