Questões de Engenharia Civil da Universidade Estadual de Ijuí-RS (UNIJUI)

Planejar, programar e controlar funções, operações e recursos de projetos ou empreendimentos está entre as mais desafiadoras tarefas encontradas pelo Engenheiro Civil, embora para tal existam diversas ferramentas analíticas e técnicas gráficas. Sobre esse assunto não é correto afirmar que:

• A. Em geral, com a utilização de técnicas de planejamento, é possível a visualização clara dos acontecimentos antes e durante a execução, o que permite que problemas sejam evitados com antecedência.
• B. O recurso gráfico mais utilizado para o planejamento e controle de obras de construção civil é o cronograma PERT/CPM.
• C. Do cronograma físico derivam todos os demais meios de controle, tais como curvas de agregação de recursos, cronograma financeiro e fluxo de caixa.
• D. No cronograma físico-financeiro encontra-se a representação do andamento financeiro da obra, ou seja, como ocorrerão as despesas ao longo do empreendimento.
• E. Por meio do planejamento o gestor pode definir as prioridades, estabelecer a sequência de execução, comparar alternativas de ataque à obra, monitorar atrasos e desvios, entre outros benefícios.

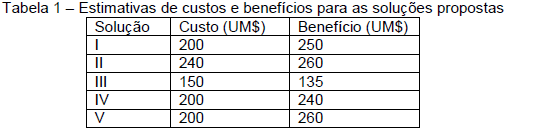

Uma empresa de engenharia que está fazendo estudos para aproveitamento dos recursos hídricos em uma bacia hidrográfica apresentou cinco diferentes soluções para o sistema de proteção contra inundações. A Tabela 1 mostra uma estimativa de custos e benefícios, em unidades monetárias (UM$), para cada uma destas diferentes soluções.

Considerando que o projeto a ser implantado é aquele que remunera mais por unidade monetária de investimento (custo), a escolha recairá na solução apresentada na alternativa:

• A. I.
• B. II.
• C. III.
• D. IV.
• E. V.

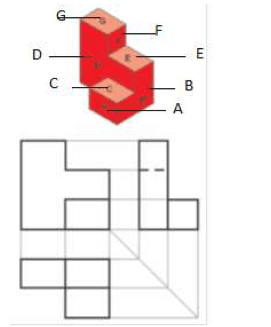

Na atualidade, para a representação gráfica de objetos, são utilizados recursos variados, que vão dos traços a mão livre às imagens resultantes de modelos tridimensionais (3D) em computador. Na área de projetos, a comunicação por imagens se dá, principalmente, por meio de desenhos em que se empregam linhas, traçados, técnicas e métodos precisos e claramente definidos. É o chamado desenho técnico. As figuras a seguir mostram uma perspectiva técnica de um objeto e três de suas vistas ortográficas.

A análise destas figuras permite concluir-se que:

• A. Foi empregado, nas vistas ortográficas, o método de projeção chamado 3o diedro, no qual a vista inferior é desenhada abaixo da vista frontal, e a vista lateral direita é desenhada à direita da vista frontal.
• B. Foi desenhada, além das vistas ortográficas, uma perspectiva isométrica que permite uma boa visualização do objeto.
• C. As faces A e B são as faces frontais do objeto, de acordo com o posicionamento das vist
• D. A linha tracejada no desenho das vistas indica a existência de uma aresta invisível, que não aparece na perspectiva.
• E. A perspectiva e as três vistas apresentadas são insuficientes para se determinar que a face oposta à D é vertical.

O licenciamento ambiental da obra visa a evitar que empreendimentos incompatíveis com as exigências ambientais sejam implantados, sendo correto afirmar que:

• A. A Licença Prévia (LP) autoriza o empreendedor a iniciar a obra.
• B. A Licença de Instalação (LI) tem prazo indeterminado e é concedida após análise e aprovação do projeto executivo e de outros estudos que especificam os dispositivos de controle ambiental.
• C. A Licença de Operação (LO) autoriza o início do funcionamento do empreendimento, cumpridas as exigências da LP e da LI.
• D. A Licença de Meio Ambiente (LMA) substitui as licenças LP, LI e LO.
• E. As licenças de projetos individuais e a avaliação de impactos ambientais (AIA) são dispensadas com a utilização da Avaliação Ambiental Estratégica (AAE).

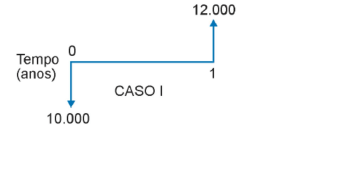

O estudo de um determinado caso gerou o diagrama de fluxo de caixa a seguir representado, onde a seta para baixo representa os valores, em reais, desembolsados para empréstimo, e a seta para cima, as receitas ou economias realizadas.

Ao se analisar este diagrama, conclui-se que a taxa anual de juros do empréstimo foi de:

• A. 0,2%.
• B. 2%.
• C. 4,5%.
• D. 20%.
• E. 45%.

Fundações são importantes elementos estruturais para a edificação. Sobre o tema, define-se:

I - Sapata: Elemento da fundação superficial de concreto armado, dimensionado de modo que as tensões de tração nele produzidas não podem ser resistidas pelo concreto, de que resulta o emprego de armadura. Pode ter espessura constante ou variável e sua base em planta é normalmente quadrada, retangular ou trapezoidal.

II – Radier: Sapata comum a vários pilares, cujos centros, em planta, não estejam situados em um mesmo alinhamento.

III – Estaca: Elemento estrutural esbelto que, introduzido ou moldado no solo, por cravação ou perfuração, tem a finalidade de transmitir cargas ao solo, seja pela resistência sob sua extremidade inferior (resistência de ponta ou de base), seja pela resistência ao longo de sua superfície lateral (resistência de fuste) ou por combinação das duas.

Identifique a alternativa que apresenta definição incorreta:

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. II e III.

Os solos são constituídos de um conjunto de partículas com água (ou outro líquido) e ar nos espaços intermediários, sendo que:

• A. A relação entre o volume de água e o volume total de partículas de solo é definida como grau de saturação.
• B. O peso específico é a relação entre o peso total e o volume total do solo.
• C. A análise granulométrica do solo consiste, em geral, de três fases: quarteamento, peneiramento e sedimentação.
• D. Existem duas técnicas aceitas de classificação dos solos: pela sua origem e pela sua estrutura.
• E. A porosidade do solo é definida como a relação entre o volume total e o volume de vazios, usualmente expressa em índice.

Considerando que avaliar um terreno urbano é estimar o seu valor de mercado em data determinada, julgue os itens seguintes:

I - Valor de mercado é o preço justo pago por um terreno por um comprador desejoso de comprar para um vendedor desejoso de vender, ambos com pleno conhecimento do seu aproveitamento eficiente.

II - Aproveitamento eficiente é aquele recomendável e tecnicamente possível para o local, numa data de referência, observada a tendência mercadológica nas circunvizinhanças entre os diversos usos permitidos pela legislação pertinente.

III - Os terrenos de esquina ou com frentes múltiplas são menos valorizados.

Assinale a alternativa que apresenta a afirmativa(s) incorreta(s):

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. II e III.

O planejamento de obras e empreendimentos é um dos principais aspectos do gerenciamento, conjunto de amplo espectro, que envolve também orçamento, compras, gestão de pessoas, comunicações etc. Ao planejar, o gerente dota a obra de uma ferramenta importante para priorizar suas ações, acompanhar o andamento dos serviços, comparar o estágio da obra com a linha de base referencial e tomar providências em tempo hábil quando algum desvio é detectado. A partir destas afirmativas, é incorreto o que se relata somente na alternativa:

• A. Todo o planejamento é feito, inicialmente, com base nos dias do calendário.
• B. A duração é a quantidade de tempo, em determinada unidade pré-definida, que a atividade consome para ser completada.
• C. A precedência é a dependência entre duas atividades, com base na metodologia construtiva da obra.
• D. Produtividade é a taxa de produção de uma pessoa, equipe ou equipamento, isto é, a quantidade de unidades de trabalho produzida em um intervalo de tempo especificado.
• E. Quanto maior a produtividade, mais unidades do produto são feitas em um determinado espaço de tempo, portanto, quanto mais produtivo um recurso, menos tempo ele gasta na realização da tarefa.

A intensa atividade de pavimentação rodoviária tem concedido ao transporte por meio terrestre um lugar de destaque no país. Sobre o tema, é incorreto afirmar que:

• A. O pavimento é a estrutura construída sobre a terraplanagem.
• B. O pavimento destina-se a resistir e distribuir os esforços verticais oriundos do tráfego.
• C. O pavimento é constituído por espessa e única camada que se assenta sobre o subleito.
• D. O concreto betuminoso usado em pavimentação é um produto originado da mistura, em proporções convenientes, de agregados e betume, no qual são requeridas coesão, flexibilidade e resistência.
• E. O pavimento serve para melhorar as condições de rolamento quanto ao conforto e a segurança das rodovias.
