Questões sobre Geral

Em função do histórico de resfriamento do material, a nucleação da ferrita a partir da austenita pode ocorrer em planos cristalográficos específicos, caracterizando uma microestrutura conhecida como ferrita de Widmanstätten. A condição microestrutural típica do aço carbono para o aparecimento da ferrita de Widmanstätten é

• A. de laminado a quente.
• B. de laminado a frio.
• C. de temperado e revenido.
• D. de temperado, somente.
• E. soldado.

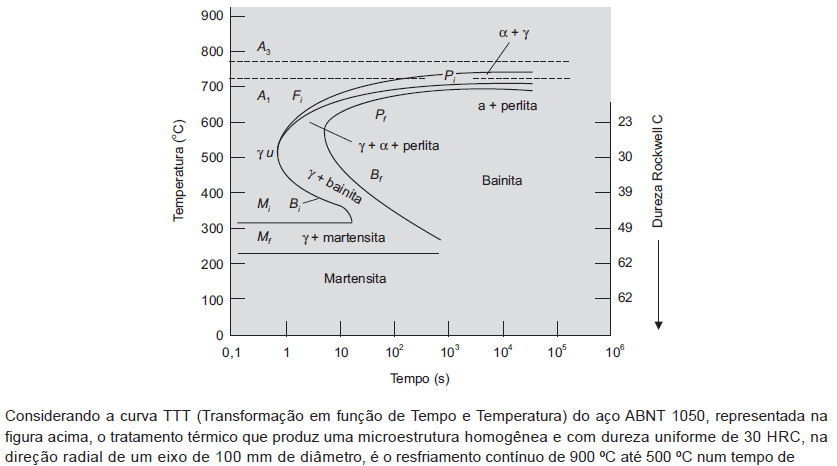

• A. 10³ s.
• B. 10 s.
• C. 0,5 s, seguido de tratamento isotérmico.
• D. 5 s, seguido de tratamento isotérmico.
• E. 10 s, seguido de tratamento isotérmico.

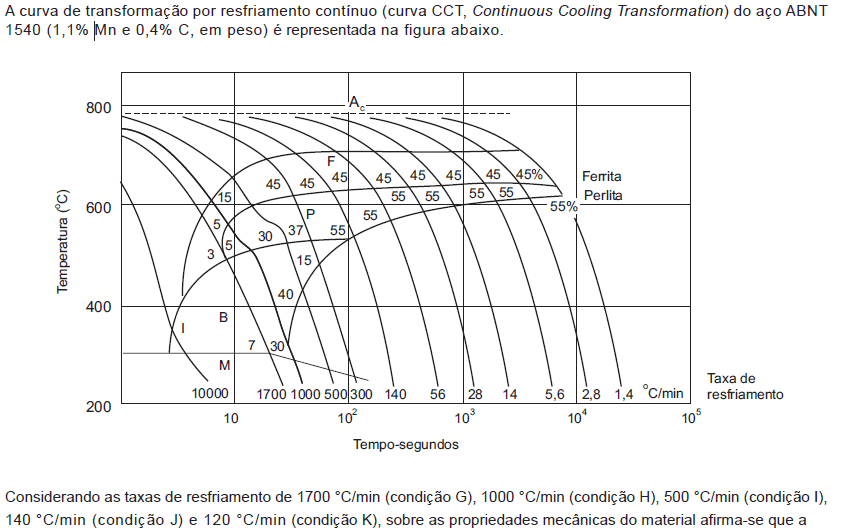

• A. dureza aumenta da condição microestrutural (G) para a (K).
• B. ductilidade aumenta da condição microestrutural (G) para a (K).
• C. resistência mecânica aumenta da condição microestrutural (G) para a (K).
• D. resistência ao trincamento diminui da condição microestrutural (G) para a (K).
• E. fragilização do material aumenta da condição microestrutural (G) para a (K).

A martensita como temperada é extremamente dura e frágil. Componentes mecânicos com martensita correm risco de falha estrutural, exceto quando apresentam baixo teor de carbono. Com o objetivo de otimizar a relação entre a resistência mecânica e a tenacidade do material, adota-se, após a têmpera, outro tratamento térmico denominado revenimento. Nessa perspectiva, o revenimento dos aços

• A. consiste em um aquecimento uniforme do material até uma temperatura de austenitização, mantendo-o nessa temperatura por tempo suficiente para a obtenção das propriedades mecânicas desejadas.
• B. fornece condições para haver difusão do carbono, que sairá na condição de supersaturação para se precipitar como carboneto.
• C. promove transformações que podem ser agrupadas em cinco estágios, sendo que no terceiro (200 a 350 ºC) existe a precipitação de cementita, e a martensita mantém sua tetragonalidade, transformando-se em ferrita.
• D. envolve o coalescimento ferrita, entre 350 e 700 ºC, que se torna totalmente esferoidal a 700 ºC, após as transformações que ocorrem durante o processo.
• E. pode gerar fragilização do material e, neste caso, fragilização no revenido e fragilização da martensita revenida estão associadas às mesmas características de mudanças microestruturais.

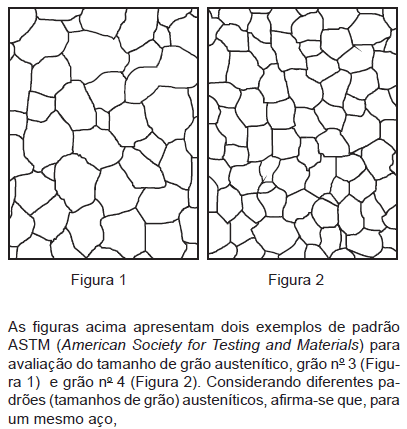

• A. maior quantidade de martensita será obtida, se a têmpera do material ocorrer de uma austenita de padrão no 3 do que de outra nº 4.
• B. maior quantidade de martensita será obtida, se a têmpera do material ocorrer de uma austenita de padrão no 4 do que de outra nº 3.
• C. ambas as quantidades de martensita serão iguais.
• D. martensita com maior dureza será obtida, se a têmpera do material ocorrer a partir de uma austenita de padrão nº 3 em vez de outra nº 4.
• E. martensita com maior dureza será obtida, se a têmpera do material ocorrer a partir de uma austenita de padrão nº 4 em vez de outra nº 3.

Uma barra do aço ABNT 3130 (0,3%C, 1,3%Ni e 0,7% Cr) com diâmetro de 150 mm foi austenitizada em 900 ºC e resfriada em óleo. Em seguida, amostras do material foram retiradas da superfície (amostra 1) e na direção radial da barra, nas posições 20 mm (amostra 2) e 50 mm (amostra 3). É previsto que análises metalográficas irão revelar

• A. martensita em todas as amostras.
• B. iguais quantidades de ferrita nas amostras 2 e 3.
• C. iguais quantidades de bainita nas amostras 1 e 2, enquanto que martensita na amostra 1.
• D. bainita na amostra 1, enquanto que martensita e ferrita nas amostras 2 e 3.
• E. bainita na amostra 2 e ferrita na amostra 3.

Projetos de engenharia requerem, para sua viabilização, conhecimento de características, propriedades e comportamento dos materiais disponíveis. Os critérios de especificação necessitam de ensaios normalizados para que sejam definidas as propriedades dos materiais e o comportamento dos mesmos, sob determinadas condições de serviço. Nessa perspectiva, os ensaios de materiais

• A. impedem uma comparação entre resultados obtidos em diferentes laboratórios.
• B. permitem a obtenção de informações rotineiras do produto.
• C. dificultam a seleção de materiais.
• D. são sempre estáticos.
• E. são sempre destrutivos.

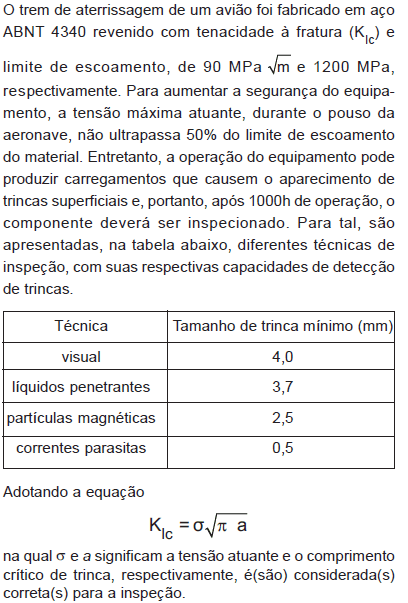

• A. todas as técnicas apresentadas na tabela.
• B. as técnicas da tabela, com exceção da visual.
• C. líquidos penetrantes e partículas magnéticas.
• D. partículas magnéticas e correntes parasitas.
• E. correntes parasitas.

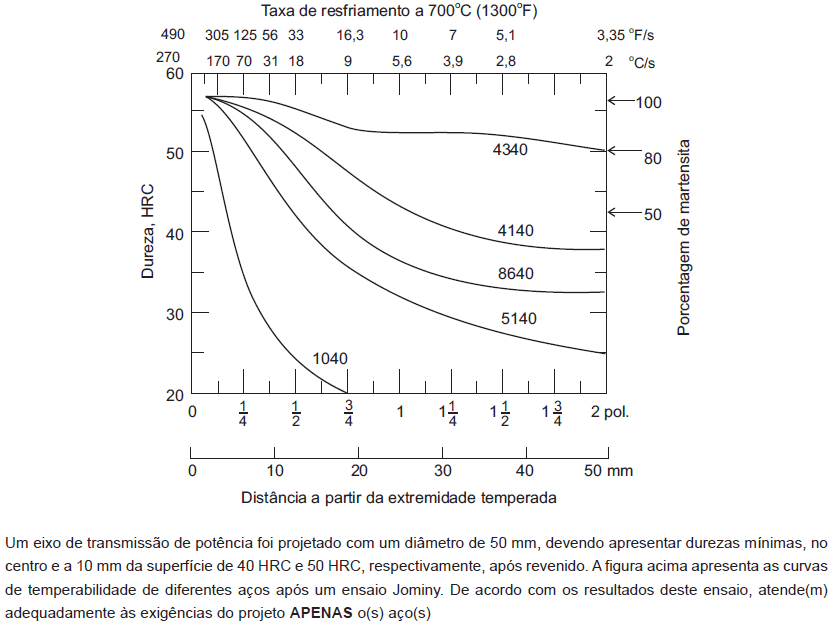

• A. 1040.
• B. 1040 e 5140.
• C. 4140 e 4340.
• D. 8640, 4140 e 4340.
• E. 5140, 8640, 4140 e 4340.

A previsão da vida útil é um evento desejável nas ações de avaliação da integridade estrutural de equipamentos e componentes. Entretanto, embora as propriedades e o comportamento de materiais possam ser conhecidos, a prevenção da falha é uma condição difícil de ser garantida. Sobre fraturas dúcteis em sistemas mecânicos e estruturais, sabe-se que

• A. materiais dúcteis nunca falham de maneira frágil.
• B. materiais frágeis podem falhar de maneira dúctil.
• C. a resistência do material à fratura dúctil não é influenciada pelas condições de serviço do componente.
• D. a resistência do material à fratura dúctil não é influenciada pelo processo de fabricação do componente.
• E. em materiais cristalinos, a fratura dúctil não ocorre ao longo de planos cristalinos específicos.
