Questões de Engenharia de Materiais da Fundação CESGRANRIO (CESGRANRIO)

Considere as fontes trifásicas constituídas de três fontes de tensões senoidais de mesma intensidade e mesma frequência para analisar as afirmativas a seguir.

I – Se os fasores das tensões estiverem defasados de 120º entre si, as tensões estarão em equilíbrio.

II – Se os fasores das tensões estiverem defasados de 120º entre si, a potência será constante.

III – Na configuração de circuito em Y (estrela), as correntes de linha são iguais às correntes de fase multiplicadas por raiz de três.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

• A. I.
• B. III.
• C. I e II.
• D. I e III.
• E. II e III.

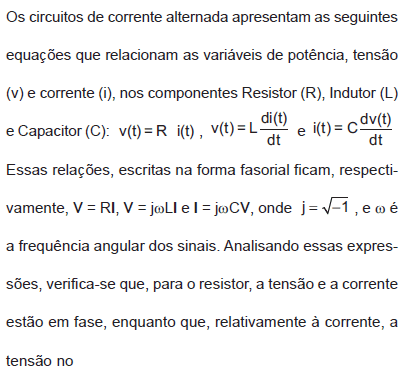

• A. indutor está adiantada em 90º.
• B. indutor está atrasada em 90o.
• C. indutor está adiantada em 180o.
• D. capacitor está adiantada em 90o.
• E. capacitor está atrasada em 180o.

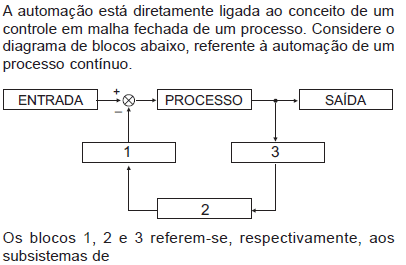

• A. instrumentação, controle e atuação.
• B. instrumentação, atuação e controle.
• C. atuação, instrumentação e controle.
• D. atuação, controle e instrumentação.
• E. controle, instrumentação e atuação.

O CLP (Controlador Lógico Programável) é um dispositivo utilizado nos sistemas de controle que podem substituir componentes como painéis e cabines de controle com centenas de relés e suas conexões, os quais são passíveis de falhas, comprometendo horas ou mesmo dias de trabalho com sua manutenção. Esse dispositivo, quando instalado em um processo produtivo,

• A. apresenta ruídos eletrostáticos relativamente altos.
• B. não garante a diminuição de incidência de defeitos, relativamente aos componentes que substituem.
• C. não pode se comunicar com outros equipamentos eletro-eletrônicos.
• D. requer outros dispositivos para manter uma documentação atualizada com o processo em execução.
• E. possibilita a criação de um banco de armazenamento de programas, os quais podem ser utilizados a qualquer momento.

Um dos instrumentos utilizados nos sistemas automatizados é o multímetro que, em sua forma mais simples, reduz-se a um circuito integrado que inclui um conversor AD (Analógico-Digital), uma alimentação de baixa tensão e um visor de cristal líquido (LCD). A característica desse instrumento responsável pela eliminação de sua influência no valor obtido na medição é o fato de

• A. possuir alta resistência de entrada.
• B. medir tensões de forma direta.
• C. medir correntes de forma direta.
• D. medir sinais correspondentes a correntes contínuas ou alternadas.
• E. converter a tensão do sinal analógico de entrada em pulsos regulares de amplitude fixa por meio do conversor AD.

O espaço anular formado entre dois cilindros concêntricos, com 0,4 m de comprimento, está preenchido com um fluido newtoniano. Os raios dos cilindros interno e externo são iguais a 120 mm e 130 mm, respectivamente. Um torque de 1,5 Nm é necessário para manter o cilindro interno girando a 60 rpm, enquanto o cilindro externo permanece imóvel. Nesta situação, a viscosidade dinâmica (Ns/m²) do fluido newtoniano é, aproximadamente,

• A. 2,5/ð²
• B. 5/ð²
• C. 10/ð²
• D. 65/ð²
• E. 200/ð²

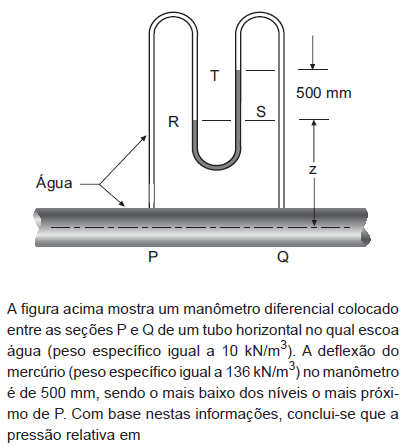

• A. P excede a pressão relativa em Q em 6,3 metros de coluna d´água.
• B. P excede a pressão relativa em Q em 7,3 metros de coluna d´água.
• C. P excede a pressão relativa em Q em 63 metros de coluna d´água.
• D. Q excede a pressão relativa em P em 6,3 metros de coluna d´água.
• E. Q excede a pressão relativa em P em 7,3 metros de coluna d´água.

Um modelo é utilizado para estudar o escoamento de água numa válvula que apresenta seção de alimentação com diâmetro de 600 mm. A vazão na válvula é 0,9 m³/s e o fluido utilizado no modelo também é água na mesma temperatura daquela que escoa no protótipo. A semelhança entre o modelo e o protótipo é completa e o diâmetro da seção de alimentação do modelo é 60 mm. Nessas condições, a velocidade média (m/s) da água na seção de alimentação do modelo é de

• A. 0,16/ð
• B. 0,36/ð
• C. 10/ð
• D. 36/ð
• E. 100/ð

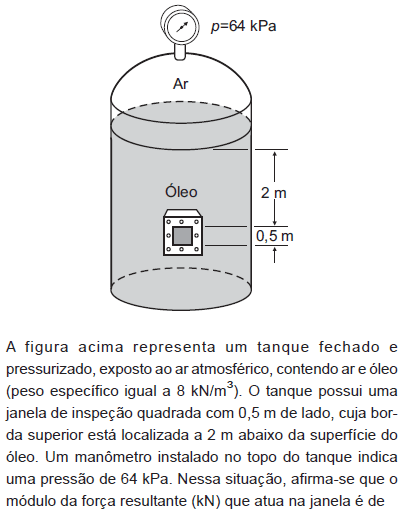

• A. 19,5
• B. 20,0
• C. 20,5
• D. 45,5
• E. 82,0

Um óleo de viscosidade cinemática 4 x 10-4 m²/s escoa em um tubo liso de ferro fundido de 0,4 m de diâmetro e 2 x 10³ m de comprimento, com uma velocidade média de 1,5 m/s. O escoamento é plenamente desenvolvido e a aceleração da gravidade é considerada igual a 10 m/s². Com base nessas informações, a perda de carga (m), no tubo, é

• A. 8
• B. 12
• C. 24
• D. 48
• E. 64
